کام ویلتولید کننده و تامین کننده تجهیزات الکتریکی قابل اعتماد مستقر در چین، کیفیت بالایی را ارائه می دهدترانسفورماتورهای ابزار ترکیبیکه عملکردهای ترانسفورماتور جریان و ترانسفورماتور ولتاژ را در یک واحد ادغام می کنند. این ترانسفورماتورها که در انبار، عمده فروشی و سفارشی موجود هستند، راه حل های فشرده، ایمن و مقرون به صرفه ای را برای اندازه گیری انرژی الکتریکی و حفاظت در سیستم های توزیع ارائه می دهند. آنها به طور گسترده در برنامه های کاربردی شبکه برق صنعتی، معدنی و روستایی استفاده می شوند.

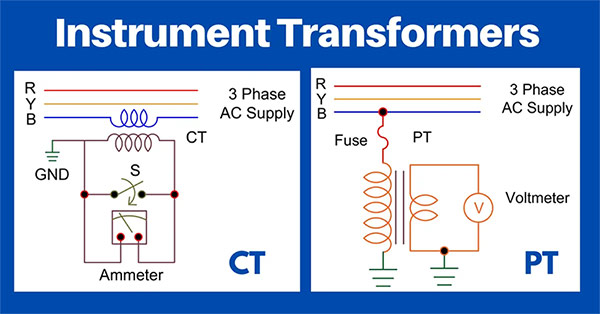

ترانسفورماتورهای ابزار ترکیبی نوعی وسیله الکتریکی هستند که عملکردهای ترانسفورماتور جریان و ولتاژ را در یک محفظه ادغام می کنند. واحد جریان به صورت سری به خط جریان بالا وصل می شود در حالی که واحد ولتاژ به صورت موازی به خط ولتاژ بالا متصل می شود. هر دو واحد هسته و عایق مشترکی دارند که امکان دریافت همزمان سیگنال های ولتاژ و جریان را فراهم می کند در حالی که مدارهای اولیه ولتاژ بالا را از دستگاه های اندازه گیری ثانویه جدا می کند. این طراحی ضمن کاهش پیچیدگی نصب، ایمنی اپراتور و تجهیزات را تضمین می کند.
اندازه گیری ولتاژ
بخش ولتاژ یک ولتاژ پایین متناسب را در سیم پیچ ثانویه القا می کند زمانی که ولتاژ بالا از مدار اولیه عبور می کند. این خروجی ولتاژ پایین (معمولاً 100 ولت) سپس توسط ولت مترها، انرژی سنج ها یا رله های محافظ استفاده می شود.
اندازه گیری جریان
بخش جریان جریان های اولیه بزرگ را به جریان های ثانویه کوچک و قابل اندازه گیری (معمولاً 5A یا 1A) تبدیل می کند. این خروجی ها برای کنتورهای ترانسفورماتور جریان یا دستگاه های حفاظت رله عرضه می شوند و نظارت و اندازه گیری دقیق را حفظ می کنند.
انزوا و ایمنی

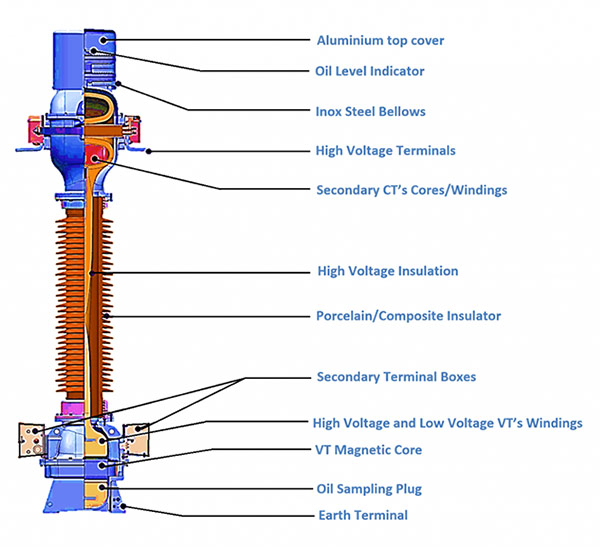

در داخل یک ترانسفورماتور ترکیبی، واحدهای جریان و ولتاژ در یک پوسته عایق مشترک، اغلب پر از روغن یا ریخته گری اپوکسی محصور می شوند. طرف ثانویه باید به زمین باشد و مدارها باید از شرایط باز یا کوتاه برای اطمینان از ایمنی اجتناب کنند.

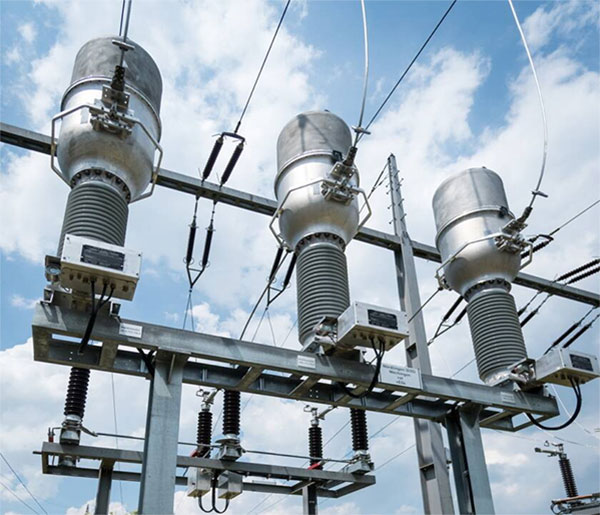

کارخانه کامویلترانسفورماتورهای ابزار ترکیبیمناسب برای:
جعبه های اندازه گیری ولتاژ بالا
ترانسفورماتورهای ستونی
کابینت های توزیع
آنها به ویژه در سناریوهای اندازه گیری سه فاز، مانند تنظیمات V/V (ترانسفورماتور دو ولتاژ) یا Y/Y (ترانسفورماتورهای سه ولتاژ) برای بارهای متعادل یا نامتعادل مفید هستند.
1. طراحی جمع و جور و نصب آسان - ادغام ترانسفورماتورهای جریان و ولتاژ در یک واحد، ردپایی را کاهش می دهد و راه اندازی را ساده می کند.
2. کارایی هزینه - خرید یک واحد ترکیبی هزینه های جداگانه ترانسفورماتور، پیچیدگی ساخت و زمان نصب را کاهش می دهد.
3. جداسازی الکتریکی و قابلیت اطمینان - جداسازی کامل مدارهای ثانویه اولیه و ولتاژ پایین ولتاژ بالا ایمنی اپراتور و تجهیزات را تضمین می کند.
4. اندازه گیری و حفاظت یکپارچه - خروجی های استاندارد برای کنتورهای انرژی و دستگاه های حفاظت رله را به طور همزمان ارائه می دهد.
5. سازگاری با محیط زیست - طرح های غوطه ور در روغن یا عایق گاز اجازه عملکرد طولانی مدت در خارج از منزل یا در شرایط سخت را می دهد.
ترانسفورماتور ترکیبی - ترانسفورماتورهای جریان و ولتاژ را در یک دستگاه برای نصب فشرده و اندازه گیری هماهنگ ترکیب می کند. مناسب برای پروژه های با فضا محدود یا حساس به هزینه.
ترانسفورماتور تقسیم - ترانسفورماتورهای جریان و ولتاژ را برای قرار دادن انعطاف پذیر و دقت بهینه جدا می کند. امکان انتخاب سفارشی برای سطوح مختلف ولتاژ و جریان را فراهم می کند.
کام ویل، به عنوان یک کارخانه و تامین کننده مستقر در چین، کیفیت، قیمت پایین و سفارشی را ارائه می دهدترانسفورماتورهای ابزار ترکیبیکه برای تحویل سریع در انبار موجود است. سیستمهای ترانسفورماتور فعلی ما تحت استانداردهای کیفیت سختگیرانه تولید میشوند تا نیازهای صنعتی و کاربردی را برآورده کنند، اندازهگیری دقیق، ایمنی عملیاتی و استفاده طولانیمدت قابل اعتماد را تضمین کنند.
