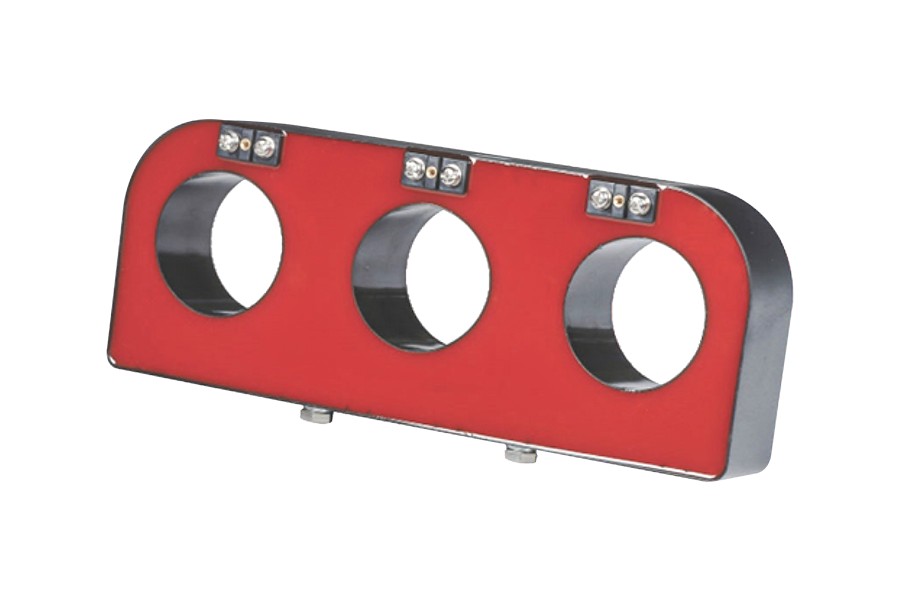

اینترانسفورماتور جریان کابینت بادییک دستگاه اندازه گیری و حفاظت جریان است که برای سیستم های سوئیچ عایق گاز مانند C-GIS طراحی شده است. جریان اولیه را اندازه گیری می کند و سیگنال های دقیقی را برای اندازه گیری و حفاظت رله در کابینت های تابلو برق فشرده ارائه می دهد.کام ویل، یک تامین کننده حرفه ای، ترانسفورماتور جریان کابینت بادی با کیفیت را که در انبار موجود است، ارائه می دهد.
یک ترانسفورماتور جریان کابین بادی در داخل کابینت های تابلو برق عایق شده با گاز نصب می شود که در آن محیط عایق ممکن است هگزا فلوراید گوگرد (SF6) یا هوای خشک باشد. جریان اولیه بالا را به یک جریان ثانویه استاندارد، معمولاً 5A یا 1A تبدیل می کند، که می تواند با خیال راحت توسط متر، رله و دستگاه های حفاظتی استفاده شود.
از آنجایی که ترانسفورماتور برای سازه های کلید C-GIS طراحی شده است، معمولاً در اطراف هادی ورودی یا خروجی کابل نصب می شود. اندازه جمع و جور به آن اجازه می دهد تا در داخل محفظه های تابلو برق مهر و موم شده قرار گیرد و در عین حال عملکرد عایق پایدار را حفظ کند.
کام ویل یک کارخانه حرفه ای است که تولید می کندترانسفورماتور جریان کابینت بادیتجهیزات بر قابلیت اطمینان سازه و سازگاری نصب تمرکز دارند.
1. ساختار ریخته گری رزین اپوکسی
هسته آهنی و سیمپیچهای ثانویه با رزین اپوکسی محصور شدهاند و بدنهای مهر و موم شده و مقاوم در برابر شعله را تشکیل میدهند.
2. طراحی نصب فشرده
اندازه کوچک و وزن سبک اجازه نصب مستقیم روی مدارهای کابلی یا شینه های داخل کابینت های بادی را می دهد.
3. هادی اولیه مهر و موم شده
هادی اولیه معمولاً در یک محفظه از جنس فولاد ضد زنگ یا عایق قرار می گیرد تا یکپارچگی عایق حفظ شود.
4. طراحی خنک کننده طبیعی
عایق یکپارچه و اتلاف حرارت به ترانسفورماتور اجازه می دهد بدون تجهیزات خنک کننده اضافی کار کند.
جریان اولیه دارای رتبه
محدوده های رایج شامل 20A تا 600A بسته به نیاز شبکه توزیع می باشد.
جریان ثانویه دارای رتبه
خروجی های استاندارد 5A یا 1A برای تجهیزات اندازه گیری و حفاظتی هستند.
کلاس دقت
ترکیبات معمولی شامل 0.5 / 10P است که از عملکردهای اندازه گیری و حفاظت رله پشتیبانی می کند.
فرکانس رتبه بندی شده
اکثر واحدها در فرکانس 50 هرتز یا 60 هرتز کار می کنند.
سطح عایق
سطوح عایق معمولی 12/42/75 کیلو ولت است که برای کاربردهای تابلو برق ولتاژ متوسط مناسب است.
سازگاری با محیط
ترانسفورماتور جریان کابینت بادی برای کار در محیطهای بستهبندی که ممکن است شرایط چالش برانگیز را تجربه کنند، طراحی شده است.
محدوده دما
دمای عملیاتی معمولی از -5 درجه سانتیگراد تا +45 درجه سانتیگراد متغیر است.
مقاومت در برابر آلودگی
عایق مهر و موم شده تأثیر گرد و غبار، رطوبت و آلودگی را کاهش می دهد.
عملیات در ارتفاع بالا
بسیاری از طرح ها از نصب در مناطق تا ارتفاع 3000 متری از سطح دریا پشتیبانی می کنند.
سازگاری با عایق گاز
برخی از طرح های جدید از هوای خشک به جای SF6 به عنوان عایق برای کاهش اثرات زیست محیطی استفاده می کنند.
یک تامین کننده قابل اعتماد چینی تجهیزات ترانسفورماتور جریان کابینت بادی محصولات مورد استفاده در بخش های مختلف توزیع برق را ارائه می دهد.
کاربردهای رایج عبارتند از:
سیستم های برق ترانزیت ریلی شهری
شبکه های توزیع صنعتی
کارخانه های متالورژی و پتروشیمی
پست های فشار متوسط
زیرساخت شبکه برق در ارتفاع بالا
