مدار شکن خلاء (VCB)یک دستگاه حیاتی در توزیع برق ولتاژ متوسط مدرن است. ما فیزیک اساسی انقراض قوس در خلاء را بررسی میکنیم، اجزای هسته را تشریح میکنیم - از قطع کننده خلاء تا مکانیسم عملکرد - و مقایسه دقیق و عملی با فناوری SF6 ارائه میکنیم. این مقاله همچنین حوزه های کاربردی کلیدی، معیارهای انتخاب، و بهترین شیوه های تعمیر و نگهداری را که همگی بر اساس اصول مهندسی صنعت هستند، تشریح می کند. به عنوان یک حرفه ایتولید کننده و تامین کننده مستقر در چین, کام ویلراه حل های VCB با کیفیت بالا و قابل تنظیم ارائه می دهد که قابلیت اطمینان، طول عمر و مسئولیت زیست محیطی را برای پروژه های صنعتی، تجاری و ابزار در سراسر جهان ترکیب می کند.

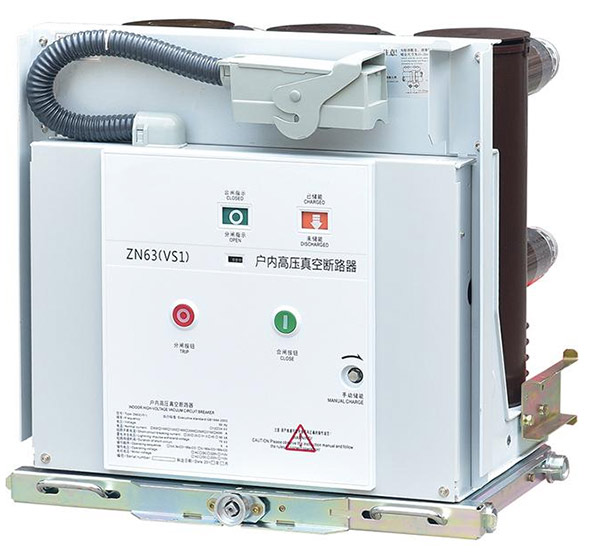

رامدار شکن خلاء (VCB)به سنگ بنای توزیع برق ولتاژ متوسط قابل اعتماد تبدیل شده است و به عنوان وسیله حفاظتی اولیه در پست ها، کارخانه های صنعتی و تاسیسات تجاری عمل می کند. برخلاف فنآوریهای قدیمیتر که به نفت، هوا یا گاز SF6 متکی هستند، VCB از یک محیط با خلاء بالا برای خاموش کردن قوس ایجاد شده در هنگام جدا شدن تماسها در طول یک خطا استفاده میکند. این روش مزایای متمایزی در سرعت سوئیچینگ، قابلیت اطمینان عملیاتی و ایمنی محیطی ارائه میدهد و آن را به انتخابی ارجح برای کاربردهای 3 کیلوولت تا 36 کیلو ولت تبدیل میکند.
زیرساختهای الکتریکی مدرن نیازمند تجهیزاتی هستند که نه تنها تحت استرس کار میکنند، بلکه به حداقل مداخله در طول چندین دهه خدمات نیاز دارند. VCB ها با این چالش از طریق قطع کننده های آب بندی شده و طراحی های مکانیکی قوی خود مواجه می شوند که به طور قابل توجهی فواصل نگهداری را در مقایسه با سایر انواع شکن کاهش می دهد.کام ویلبه عنوان یک تولید کننده باتجربه چینی، متخصص در تولید VCB هایی است که برای ارائه عملکرد ثابت در طیف گسترده ای از شرایط عملیاتی، از رطوبت استوایی گرفته تا محیط های صنعتی پر از گرد و غبار، مهندسی شده اند.
این مقاله یک دیدگاه فنی اصلی در مورد فناوری VCB ارائه میکند، با تمرکز بر اصول مهندسی که بر عملکرد آن حاکم است، اجزای حیاتی که طول عمر آن را تضمین میکنند، و عوامل عملی که مهندسان باید هنگام انتخاب و تعیین این دستگاهها برای پروژههای جدید یا مقاومسازی در نظر بگیرند.
در هسته هر VCB یک اصل فیزیکی اساسی نهفته است: ناتوانی قوس الکتریکی برای حفظ خود در خلاء زیاد. هنگامی که کنتاکت های شکن در شرایط خطا از هم جدا می شوند، جریان سعی می کند مسیری را از طریق بخار فلز یونیزه شده حفظ کند. با این حال، از آنجایی که قطع کننده به فشار زیر 10-4 Pa تخلیه می شود، میانگین مسیر آزاد مولکول ها بسیار طولانی است و ذرات موجود برای یونیزاسیون کمیاب هستند.
قوسی که تشکیل می شود تقریباً به طور کامل به صورت پلاسمای بخار فلزی از سطوح تماس وجود دارد. همانطور که جریان به طور طبیعی از صفر در چرخه AC عبور می کند، این بخار تقریباً بلافاصله بر روی سطوح تماس خنک تر و سپرهای قوس اطراف متراکم می شود. این تراکم سریع - معروف بهبازیابی دی الکتریک- از باز شدن قوس جلوگیری می کند و به طور موثر عیب را در یک نیم چرخه پاک می کند. کل فرآیند تمیز، بی صدا است و کمترین فرسایش تماسی را ایجاد می کند که به استقامت الکتریکی بالای VCB کمک می کند، که اغلب بیش از 5000 عملیات با بار کامل است.
نکته مهم این است که طراحی قطع کننده خلاء تضمین می کند که قوس متمرکز و پخش می شود و از نقاط داغی که می تواند به پوشش سرامیکی آسیب برساند جلوگیری می کند. استفاده از هندسه های تماس خاص، مانند تماس های میدان مغناطیسی محوری یا شعاعی، حرکت قوس را بیشتر کنترل می کند و سایش یکنواخت را تضمین می کند، در نتیجه عمر عملکردی قطع کننده را افزایش می دهد. این اصل خاموشی قوس چیزی است که VCB ها را برای وظایف سوئیچینگ مکرر، مانند راه اندازی موتور یا سوئیچینگ بانک خازن، که در آن سایر فناوری ها با سرعت بیشتری تخریب می شوند، مناسب می کند.
برای کاربردهای ولتاژ متوسط، انتخاب بین فناوری خلاء و SF6 یک تصمیم مهندسی رایج است. هر دو فناوری بالغ هستند، اما ویژگی های آنها با اولویت های پروژه متفاوت است. جدول زیر یک مقایسه اصلی و دقیق بر اساس عوامل عملیاتی و محیطی را بدون تکیه بر دادههای فروشنده خارجی ارائه میکند.
| پارامتر | مدار شکن خلاء (VCB) | مدار شکن SF6 |
|---|---|---|
| وقفه متوسط | خلاء (قدرت دی الکتریک ~107 V/m) | گاز SF6 در فشار (معمولاً 5-7 بار) |
| کلاس ولتاژ معمولی | 3 کیلو ولت - 36 کیلو ولت (ولتاژ متوسط اولیه) | 3 کیلوولت - 800 کیلوولت + (MV تا EHV را پوشش می دهد) |
| تاثیر زیست محیطی | انتشار صفر؛ بدون اثر گاز گلخانه ای | GWP بالا (23500x CO₂)؛ نیاز به حمل و نقل و بازیافت دقیق دارد |
| تماس با Erosion & Life | فرسایش کم؛ عمر الکتریکی تا 30 خطا کامل یا بیش از 5000 عملیات سوئیچینگ | فرسایش متوسط؛ محصولات تجزیه گاز نیاز به مدیریت دارند |
| رژیم نگهداری | حداقل؛ قطع کننده ها برای مادام العمر مهر و موم شده اند. فقط مکانیزم روانکاری | بررسی های دوره ای چگالی گاز؛ نظارت بر رطوبت و محصولات جانبی |
| مکانیزم عملیاتی | فنر یا محرک مغناطیسی - نیاز به انرژی کم | فنر، هیدرولیک یا پنوماتیک - اغلب انرژی بالاتر |
| نقاط قوت معمولی | تعویض مکرر، تعمیر و نگهداری کم، از نظر محیطی بی خطر | عالی برای نصب ولتاژ بالا، فشرده، قابلیت جریان خطا بالا |
این مقایسه نشان می دهد که VCB ها به ویژه در کاربردهایی که مسئولیت زیست محیطی، عملیات مکرر و هزینه های پایین چرخه عمر حیاتی هستند، قوی هستند. برای شرکتهای برق و کاربران صنعتی که به دنبال راهحلی پایدار و با کارایی بالا برای شبکههای ولتاژ متوسط هستند، VCB یک انتخاب فناوری قانعکننده ارائه میکند.کام ویلVCB هایی را تولید می کند که از این مزیت های ذاتی استفاده می کند و طیف وسیعی از محصولات را از 12 کیلو ولت تا 40.5 کیلو ولت برای استفاده داخلی و خارجی ارائه می دهد.
VCB مجموعه ای از اجزای مهندسی دقیق است که هر کدام نقش مهمی در تضمین عملکرد قابل اعتماد ایفا می کنند. دو بخش حیاتی عبارتند از قطع کننده خلاء و مکانیسم عملکرد.
قطع کننده خلاء یک استوانه سرامیکی با مهر و موم شده است که شامل کنتاکت های ثابت و متحرک می باشد. مواد سرامیکی (اغلب آلومینا) عایق دی الکتریک عالی و استحکام مکانیکی را فراهم می کند. در داخل، یک دم فلزی، تماس متحرک را به میله عملیاتی خارجی متصل می کند، در حالی که امکان حرکت محوری را فراهم می کند مهر و موم خلاء را حفظ می کند. یک سیستم محافظ پیچیده، کنتاکت ها را احاطه می کند تا بخار فلز را متراکم کند و از رسوب آن بر روی سطح داخلی سرامیکی جلوگیری کند و یکپارچگی عایق را در طول عمر دستگاه حفظ کند. ماده تماس، معمولاً یک آلیاژ مس-کروم است، به دلیل مقاومت آن در برابر جوشکاری و توانایی آن در حفظ جریان برش کم، که برای سوئیچینگ بار القایی مهم است، انتخاب میشود.
مکانیزم عملیاتی نیروی محرکه ای را برای باز و بسته کردن کنتاکت ها به شیوه ای دقیق و سریع فراهم می کند. مکانیزم های فنری در VCB ها به دلیل قابلیت اطمینان و استقلال آنها از منابع انرژی خارجی در هنگام خاموش شدن، رایج ترین هستند. انرژی در یک فنر بسته (از طریق یک سیستم شارژ دستی یا موتوری) ذخیره می شود و با دریافت سیگنال سفر آزاد می شود. این طراحی انرژی ذخیره شده تضمین می کند که قطع کننده بدون توجه به ولتاژ کنترل با سرعت و نیروی ثابت باز می شود. گزینه های دیگر عبارتند از محرک های مغناطیسی، که از آهنرباهای دائمی و یک سیم پیچ برای قفل استفاده می کنند و طراحی مکانیکی ساده تری را با قطعات متحرک کمتر ارائه می دهند. VCB های Comewill به مکانیزم های قوی مانند سری CT مجهز هستند که برای هزاران عملیات با حداقل تنظیم طراحی شده اند.
VCB ها بر اساس محیط نصب و نیازهای عملیاتی خاص آنها طبقه بندی می شوند. دو نوع اصلی عبارتند از:
زمینه های کاربردی کلیدی عبارتند از:
با پرتفوی وسیع،کام ویلVCB ها را برای برنامه های داخلی و خارجی تامین می کند و سفارشی سازی را برای برآوردن نیازهای مشتری خاص و استانداردهای پروژه ارائه می دهد.
انتخاب VCB مناسب برای یک پروژه خاص نیاز به ارزیابی کامل پارامترهای سیستم و شرایط عملیاتی دارد. معیارهای زیر اساس یک تصمیم درست خرید را تشکیل می دهند:
با ارزیابی دقیق این معیارها، مهندسان و تیم های تدارکات می توانند یک VCB را مشخص کنند که نه تنها الزامات فنی فوری را برآورده می کند، بلکه قابلیت اطمینان طولانی مدت و مقرون به صرفه بودن را نیز ارائه می دهد.کام ویلپشتیبانی فنی دقیق را برای کمک به مشتریان در انتخاب این گزینه ها ارائه می دهد و محصولاتی را ارائه می دهد که با استانداردهای اصلی بین المللی مطابقت دارند.
مزیت اصلی در توانایی آن در خاموش کردن قوس تقریباً بلافاصله پس از جریان صفر در خلاء نهفته است و بازیابی دی الکتریک سریع را فراهم می کند. این امر منجر به زمانهای قوسبندی بسیار کوتاه، کاهش فرسایش تماسی و حداقل تعمیر و نگهداری میشود که آن را برای سیستمهای ولتاژ متوسط بسیار قابل اعتماد میکند.
VCB ها عمدتاً برای کاربردهای ولتاژ متوسط طراحی شده اند که محدوده ای از حدود 3 کیلو ولت تا 36 کیلو ولت را پوشش می دهند. این امر آنها را به گزینه ای استاندارد برای شبکه های توزیع و سیستم های برق صنعتی تبدیل می کند.
VCB ها مزیت زیست محیطی قابل توجهی دارند زیرا از خلاء به عنوان محیط وقفه استفاده می کنند که اثر گاز گلخانه ای ندارد. در مقابل، گاز SF6 پتانسیل گرمایش جهانی (GWP) بسیار بالایی دارد و نیاز به رسیدگی دقیق و رویههای بازیافت پایان عمر دارد.
دو جزء حیاتی عبارتند از قطع کننده خلاء (مخاطبین مهر و موم شده) و مکانیسم عملکرد. مواد تماس قطع کننده و محافظ طول عمر الکتریکی را تعیین می کند، در حالی که طراحی مکانیزم و کیفیت مواد استقامت مکانیکی را تعیین می کند.
بله، VCBها برای وظایف سوئیچینگ مکرر مانند راه اندازی موتور، سوئیچینگ بانک خازن و کنترل کوره قوس بسیار مناسب هستند. طراحی مستحکم و فرسایش تماس کم آنها امکان تعداد زیادی عملیات ایمن را فراهم می کند.
VCB ها به حداقل تعمیر و نگهداری نیاز دارند. وظایف اولیه شامل بازرسی دوره ای مکانیزم عملیاتی برای روانکاری مناسب، بررسی نشانگرهای مکانیکی و بازرسی بصری قطع کننده برای هر گونه علائم آسیب است. خود قطع کننده ها مادام العمر آب بندی شده اند و در شرایط عادی سرویس نیازی به شارژ مجدد گاز یا تعویض تماس ندارند.
