قطع کننده های مدار خلاء (VCB)تبدیل به استاندارد طلایی برای حفاظت از ولتاژ متوسط، ارائه انقراض سریع قوس، انتشار گازهای گلخانه ای صفر و حداقل تعمیر و نگهداری شده است. این راهنمای جامع به سوالات مهم پاسخ می دهد: VCB ها چگونه کار می کنند؟ اجزای اصلی آنها چیست؟ چگونه آنها را با کنتاکتورهای خلاء مقایسه می کنند؟ و چرا آنها فناوری ترجیحی برای آب و برق، صنعت و انرژی های تجدیدپذیر هستند؟ با بینش تولید کننده پیشروکام ویل، این مقاله مهندسان و خریداران را با دانش انتخاب VCB مناسب برای کاربرد خود مجهز می کند.
اثربخشی مدار شکن خلاء در استفاده از خلاء بالا - یکی از بهترین عایق های الکتریکی شناخته شده - برای خاموش کردن قوس ها نهفته است. هنگامی که تماس های یک VCB از هم جدا می شوند، قوس تشکیل شده به سرعت خاموش می شود زیرا تقریباً هیچ مولکول گازی برای حفظ پلاسما وجود ندارد. این منجر به زمان وقفه کمتر از نیم سیکل شکل موج AC، به حداقل رساندن انرژی خطا و محافظت از تجهیزات پایین دست می شود. علاوه بر این، VCB ها از نظر زیست محیطی نسبت به قطع کننده های SF6 برتری دارند، زیرا گازهای گلخانه ای منتشر نمی کنند و آنها را به یک فناوری کلیدی برای شبکه های برق پایدار تبدیل می کند.
عملیات الفVCBرا می توان به یک سری مراحل سریع و دقیق تقسیم کرد:
کل این فرآیند در میکروثانیه اتفاق میافتد و VCBها را برای سوئیچینگ جریان بار و جریان خطا بسیار سریع و قابل اعتماد میسازد.
یک VCB با کیفیت بالا مجموعه ای از چندین جزء حیاتی است:
در حالی که هر دو از قطع کننده های خلاء استفاده می کنند، VCB ها و کنتاکتورهای خلاء اهداف متفاوتی را انجام می دهند. جدول زیر تفاوت های کلیدی را روشن می کند.
| ویژگی | مدار شکن خلاء (VCB) | کنتاکتور خلاء |
|---|---|---|
| نقش اصلی | حفاظت در برابر جریان های خطا (اتصال کوتاه) و سوئیچینگ نادر. | تعویض عملیاتی مکرر بارهایی مانند موتورها و بخاری ها. |
| محدوده ولتاژ | 3 کیلو ولت تا 36 کیلو ولت (تا 40.5 کیلو ولت برای مدل های تخصصی). | حداکثر 15 کیلو ولت، معمولاً 200 A تا 630 A. |
| بارهای معمولی | ترانسفورماتورها، ژنراتورها، خازنها، موتورهای بزرگ، فیدرهای توزیع. | موتورها، روشنایی، مدارهای گرمایشی و تجهیزاتی که مرتباً سوئیچ می شوند. |
| فرکانس سوئیچینگ | نادر (محافظت و انزوا). | بسیار مکرر (هزاران عملیات). |
| رتبه بندی اتصال کوتاه | بالا (20 کیلو آمپر تا 50 کیلو آمپر معمولی). | پایین تر (تا 10 کیلو آمپر). |
قطع کننده های مدار خلاء مجموعه ای قانع کننده از مزایایی را ارائه می دهند که آنها را به گزینه ای مطلوب برای کاربردهای ولتاژ متوسط تبدیل می کند:
VCB ها در پیکربندی های مختلفی برای سازگاری با محیط های مختلف و نیازهای عملیاتی موجود هستند.

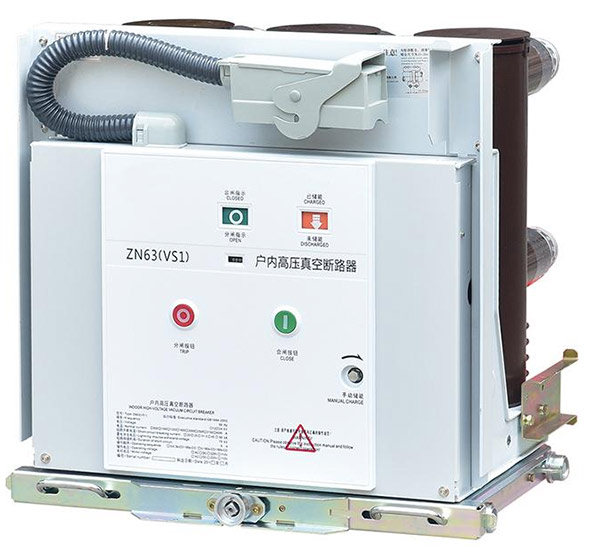

واحدهای فشرده برای نصب در تابلوهای تابلو برق در کارخانه ها، ساختمان های تجاری و پست های داخلی طراحی شده اند. به عنوان مثال می توان به انواع VS1-12 ثابت و قابل برداشت اشاره کرد.
مدلهای مقاوم در برابر آب و هوا که برای پستها و شبکههای انتقال ساخته شدهاند و میتوانند در برابر باران، باد و دمای شدید مقاومت کنند.
VCB ها در طیف گسترده ای از صنایع و زیرساخت ها ضروری هستند:
A1: تفاوت اصلی در محیط خاموش کننده قوس است - VCB ها از خلاء استفاده می کنند، در حالی که شکن های SF6 از گاز تحت فشار استفاده می کنند. VCB ها سازگارتر با محیط زیست هستند (بدون انتشار گازهای گلخانه ای)، بازیابی دی الکتریک سریع تری دارند و برای کاربردهای ولتاژ متوسط به تعمیر و نگهداری کمتری نیاز دارند.
A2: قطع کننده خلاء مادام العمر مهر و موم شده است، معمولاً 10 تا 20 سال در شرایط عادی دوام می آورد. عمر مکانیکی مکانیزم عملیاتی اغلب از 30000 عملیات فراتر می رود.
A3: بله، اما VCB های سوئیچینگ خازن تخصصی با سوئیچینگ کنترل شده برای به حداقل رساندن ضربات اولیه، جریان های هجومی و بازخوردها، تضمین طول عمر تماس و پایداری سیستم توصیه می شود.
A4: تعمیر و نگهداری معمول بر روی مکانیسم عملیاتی، اتصالات الکتریکی و مدارهای کنترل تمرکز دارد - نه خود قطع کننده خلاء. کارهای معمولی شامل بازرسی بصری، اندازه گیری مقاومت تماسی، و تست های عملیات مکانیکی هر 3 تا 5 سال یکبار است.
A5: کاملاً. VCB های فضای باز به طور خاص با محفظه های مقاوم در برابر آب و هوا، عایق های درجه بالا و درمان های ضد خوردگی برای مقاومت در برابر شرایط محیطی سخت طراحی شده اند.
کلیدهای مدار خلاء برنده واضح توزیع برق ولتاژ متوسط مدرن هستند که عملکرد برتر، مسئولیت زیست محیطی و قابلیت اطمینان طولانی مدت را ترکیب می کنند. همانطور که صنعت به حذف تدریجی SF6 ادامه می دهد، تقاضا برای VCB های با کیفیت بالا افزایش می یابد. انتخاب یک سازنده قابل اعتماد برای اطمینان از اینکه تجهیزات شما عملکرد و ایمنی ثابتی را ارائه می دهند بسیار مهم است.
کام ویل، یک کارخانه و تامین کننده پیشرو مستقر در چین، طیف گسترده ای از VCB های داخلی، خارجی و تخصصی را ارائه می دهد. محصولات ما با دقت مهندسی شده اند، به شدت آزمایش شده اند و برای سفارشات سهام و پروژه های عمده فروشی سفارشی در دسترس هستند. با انتخاب Comewill، از قیمت گذاری مستقیم کارخانه، تخصص فنی و پشتیبانی پاسخگو از مشتری بهره مند می شوید.
