کوراجاره ترانسفورماتور(CT) با ارائه اندازهگیری دقیق جریانهای بالا و در عین حال اطمینان از ایمنی تجهیزات نظارت، نقش مهمی در سیستمهای الکتریکی بازی میکنند. در این مقاله، ما اصول، انواع، کاربردها و نگهداری ترانسفورماتورهای جریان را به همراه بینش های عملی بررسی خواهیم کرد.کام ویل، یک تولید کننده قابل اعتماد در این زمینه.

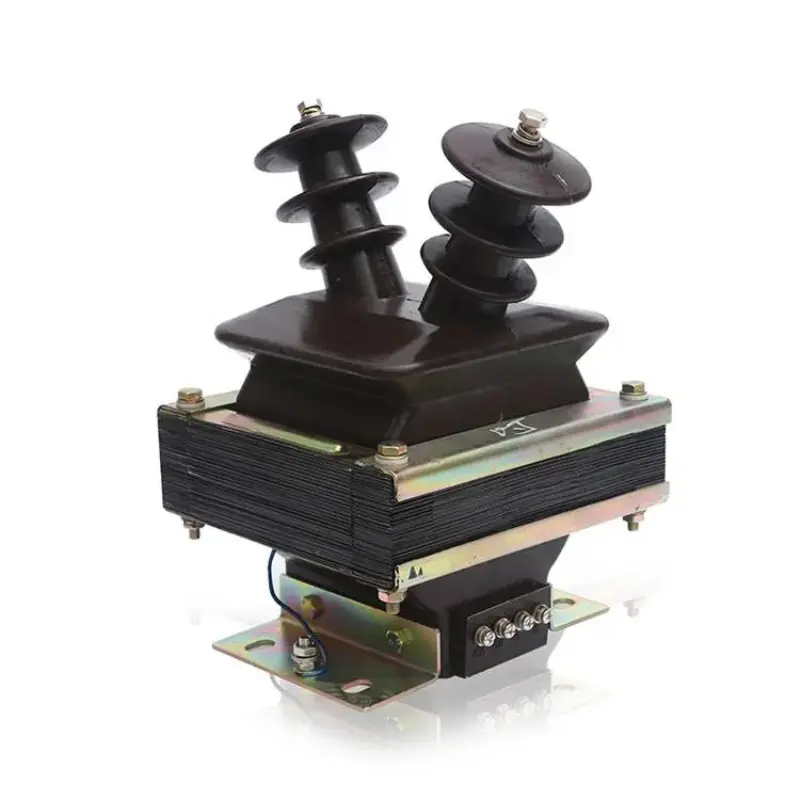

ترانسفورماتور جریان نوعی ترانسفورماتور ابزاری است که برای تبدیل جریان های اولیه بالا به جریان ثانویه کمتر و قابل کنترل مناسب برای متر، رله و وسایل حفاظتی استفاده می شود. طیف CT های Comewill دقت، قابلیت اطمینان و عملکرد طولانی مدت را در کاربردهای صنعتی و تجاری متنوع تضمین می کند.
اصل کار ترانسفورماتور جریان بر اساس القای الکترومغناطیسی است. جریان اولیه از سیم پیچ اولیه عبور می کند و یک میدان مغناطیسی در هسته ایجاد می کند. این یک جریان متناسب را در سیم پیچ ثانویه القا می کند که سپس توسط ابزار اندازه گیری می شود. این امکان نظارت ایمن و دقیق بر جریان های بالا را فراهم می کند.
ترانسفورماتورهای جریان را می توان بر اساس طراحی و کاربردشان به چند نوع طبقه بندی کرد:
ترانسفورماتورهای جریان در زمینه های مختلفی استفاده می شوند، از جمله:
| پارامتر | ارزش معمولی | اظهارات |
|---|---|---|
| جریان اولیه | 1 آمپر تا 5000 آمپر | بر اساس الزامات برنامه |
| جریان ثانویه | 5A یا 1A | استاندارد برای متر و رله |
| کلاس دقت | 0.2، 0.5، 1.0 | اندازه گیری دقیق را تضمین می کند |
| سطح عایق | تا 3 کیلو ولت | برای افزایش ایمنی در کاربردهای ولتاژ بالا |
| فرکانس | 50/60 هرتز | مناسب برای اکثر سیستم های AC |
هدف اصلی پایین آوردن جریان بالا به سطح پایین تر و قابل کنترل برای اهداف اندازه گیری و حفاظت است.
خیر، ترانسفورماتورهای جریان فقط برای سیستم های AC طراحی شده اند. برای DC، از مقاومت های شنت یا سنسورهای اثر هال استفاده می شود.
امتیاز جریان اولیه، کلاس دقت، سطح عایق و نوع کاربرد را در نظر بگیرید. Comewill راهنمایی جامع برای انتخاب ارائه می دهد.
این می تواند ولتاژهای خطرناکی ایجاد کند و به CT آسیب برساند. همیشه قبل از قطع اتصال ثانویه را کوتاه کنید.
بازرسی های منظم سالانه توصیه می شود، با بازرسی های مکرر در محیط های پر بار یا سخت.
ترانسفورماتورهای جریان اجزای ضروری برای اندازه گیری ایمن و دقیق الکتریکی هستند. با تخصص Comewill، می توانید از قابلیت اطمینان، دقت و عملکرد طولانی مدت در سیستم های خود اطمینان حاصل کنید. چه برای کاربردهای صنعتی و چه برای نظارت بر انرژی، انتخاب CT مناسب بسیار مهم است. برای اطلاعات بیشتر یا بحث در مورد نیازهای خود،با ما تماس بگیریدامروز برای دریافت پشتیبانی حرفه ای و راه حل های سی تی با کیفیت بالا.
