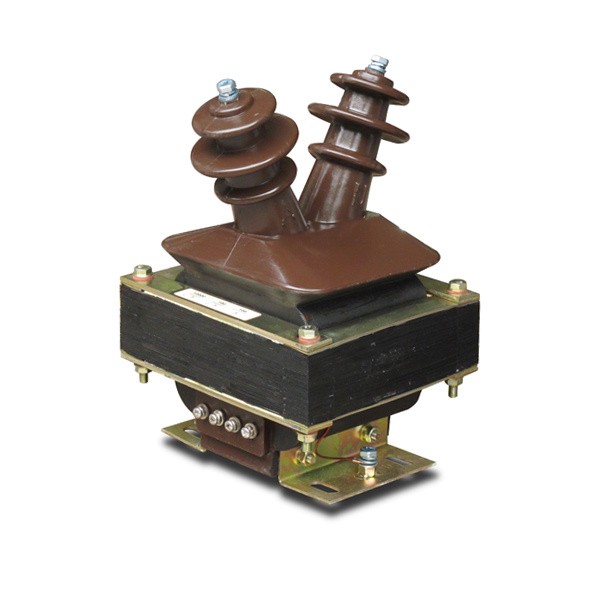

A ترانسفورماتور ولتاژیک فناوری ابزار-ترانسفورماتور مهم است که برای کاهش ولتاژ اولیه بالا به یک ولتاژ ثانویه متناسب مناسب برای اندازهگیری، اندازهگیری، حفاظت و کنترل استفاده میشود. برخلاف ترانسفورماتور قدرت که برای انتقال انرژی بین شبکه های الکتریکی در نظر گرفته شده است، ترانسفورماتور ابزار برای ارائه سیگنال دقیق به کنتورها، رله ها، تجهیزات مانیتورینگ و سیستم های کنترل طراحی شده است. انتخاب صحیح به ولتاژ سیستم اولیه، ولتاژ ثانویه، فرکانس، دقت مورد نیاز، بار، عایق، آرایش فاز، پیکربندی سیم پیچ، محل نصب، قرار گرفتن در معرض محیطی و عملکرد حفاظتی یا اندازه گیری مورد نظر بستگی دارد. فناوریهای الکترومغناطیسی، خازنی و الکترونیکی روشهای مختلفی را برای به دست آوردن سیگنالهای ولتاژ متناسب ارائه میکنند. طراحی های داخلی و خارجی نیز به شرایط مختلف محیطی می پردازند. بنابراین یک ارزیابی فنی کامل نیاز به در نظر گرفتن عملکرد الکتریکی، عایق، ساخت و ساز، لوازم جانبی، حفاظت، نصب و نگهداری به عنوان یک سیستم هماهنگ دارد.
فهرست مطالب
روی هر موضوعی کلیک کنید تا مستقیماً به بخش بروید.
- 1. چرا اندازه گیری ولتاژ در سیستم های قدرت مهم است؟
- 2. ترانسفورماتور ولتاژ ابزار چگونه کار می کند؟
- 3. انواع و پیکربندی های اصلی چیست؟
- 4. دقت و بار چگونه بر انتخاب تأثیر می گذارد؟
- 5. چرا عایق کاری و ایزولاسیون الکتریکی ضروری است؟
- 6. کاربردهای حفاظت و اندازه گیری چگونه متفاوت است؟
- 7. تفاوت بین طرح های الکترومغناطیسی و خازنی چیست؟
- 8. طراحی های داخلی و خارجی چگونه با شرایط مختلف مواجه می شوند؟
- 9. کاربردهای تک فاز و سه فاز چه تفاوتی دارند؟
- 10. فیوزها، زمین ثانویه و ایمنی را چگونه باید در نظر گرفت؟
- 11. کدام برنامه ها از اندازه گیری ولتاژ ابزار استفاده می کنند؟
- 12. از کدام اشتباهات رایج انتخاب باید اجتناب کرد؟
- 13. مشخصات فنی حرفه ای باید شامل چه مواردی باشد؟
- 14. سوالات متداول
چرا اندازه گیری ولتاژ در سیستم های قدرت مهم است؟
شبکه های الکتریکی را نمی توان به طور ایمن و دقیق بدون اطلاعات قابل اعتماد در مورد ولتاژ کنترل کرد. اپراتورها، رلههای حفاظتی، مترها، سیستمهای اتوماسیون و تجهیزات مانیتورینگ همگی به سیگنالهای اندازهگیری بستگی دارند که وضعیت مدار الکتریکی اولیه را نشان میدهند.
اتصال مستقیم کنتورهای معمولی یا تجهیزات کنترل ولتاژ پایین به مدار ولتاژ متوسط یا بالا غیر عملی و بالقوه خطرناک است. ترانسفورماتورهای ابزار این مشکل را با ایجاد یک سیگنال ثانویه متناسب که نشان دهنده ولتاژ اولیه است و در عین حال جداسازی الکتریکی بین مدار ولتاژ بالا و مدار اندازه گیری ثانویه را ارائه می دهد، حل می کند.
این جداسازی چندین مزیت عملی دارد. تجهیزات اندازه گیری را می توان به جای اینکه مستقیماً در معرض سیستم اولیه قرار گیرد، حول یک ولتاژ ثانویه استاندارد طراحی کرد. رله های حفاظتی می توانند یک سیگنال قابل مدیریت را پردازش کنند. کنتورهای انرژی می توانند عملکردهای اندازه گیری خود را انجام دهند. اپراتورها می توانند اطلاعاتی در مورد شبکه الکتریکی بدون وارد کردن ولتاژ اولیه به طور مستقیم به صفحه کنترل به دست آورند.
سیگنال ولتاژ متناسب را برای کنتورها و دستگاه های نظارتی ارائه می دهد.
اطلاعات ولتاژ را به رله های محافظی که شرایط غیرعادی سیستم را ارزیابی می کنند، ارائه می دهد.
مدار اندازه گیری ثانویه را از شبکه اولیه ولتاژ بالا جدا می کند.
سیگنال الکتریکی را ارائه می دهد که می تواند از اتوماسیون، منطق سوئیچینگ، همگام سازی و سایر عملکردهای کنترل پشتیبانی کند.
اطلاعات ولتاژ به ویژه در سیستم هایی که شرایط الکتریکی به طور مداوم تغییر می کند بسیار مهم است. پستها، سیستمهای توزیع صنعتی، فیدرهای ترانسفورماتور، شبکههای انرژی تجدیدپذیر، و سیستمهای تاسیساتی پیچیده همگی به اطلاعات قابل اعتمادی در مورد ولتاژ سیستم نیاز دارند.
اندازهگیری از عیبیابی نیز پشتیبانی میکند. اگر سیگنال ثانویه مشاهده شده به طور غیرمنتظره تغییر کند، مهندسان می توانند بررسی کنند که آیا علت مربوط به سیستم اولیه، ترانسفورماتور ابزار، سیم کشی، مدار حفاظتی یا قسمت دیگری از زنجیره اندازه گیری است یا خیر.
بنابراین یک زنجیره اندازه گیری قابل اعتماد با یک ترانسفورماتور ابزار به درستی انتخاب شده شروع می شود. دقت، عایق بندی، پیکربندی اتصال، بار ثانویه، شرایط محیطی و الزامات حفاظتی همه باید با هم در نظر گرفته شوند.
ترانسفورماتور ولتاژ ابزار چگونه کار می کند؟
ترانسفورماتور ولتاژ ابزار الکترومغناطیسی از طریق القای الکترومغناطیسی کار می کند. سیم پیچ اولیه به مدار ولتاژ بالا متصل می شود، در حالی که سیم پیچ ثانویه ولتاژ کمتری را به تجهیزات اندازه گیری یا حفاظت متصل می کند.
رابطه اصلی با نسبت چرخش اولیه به چرخش ثانویه تعیین می شود. هنگامی که سیم پیچ اولیه انرژی می گیرد، شار مغناطیسی در هسته ایجاد می شود. این شار ولتاژی را در سیم پیچ ثانویه القا می کند که متناسب با ولتاژ اولیه در محدوده عملیاتی طراحی شده ترانسفورماتور است.
سیم پیچ اولیه
سیم پیچ اولیه به مدار ولتاژ بالا متصل می شود. بنابراین سیستم عایق آن برای مقاومت در برابر تنش های الکتریکی مرتبط با شبکه اولیه طراحی شده است.
بسته به معماری محصول، سیم پیچ اولیه می تواند ساختار فیزیکی متفاوتی داشته باشد. برخی از طرح ها از آرایش سیم پیچ معمولی استفاده می کنند، در حالی که برخی دیگر سیم پیچ را در یک ساختار عایق محصور شده ادغام می کنند.
سیم پیچ ثانویه
سیم پیچ ثانویه سیگنال ولتاژ کاهش یافته را به متر، رله و سایر تجهیزات ارائه می دهد. خروجی آن طوری طراحی شده است که در شرایط الکتریکی مشخص متناسب با ولتاژ اولیه باقی بماند.
هسته مغناطیسی
هسته مسیر مغناطیسی مورد نیاز برای القای الکترومغناطیسی را فراهم می کند. ساختار هسته و ویژگی های مغناطیسی بر دقت، رفتار تحریک، تلفات و توانایی ترانسفورماتور برای ارائه سیگنال ثانویه پایدار تأثیر می گذارد.
سیستم عایق
سیستم عایق سیم پیچ اولیه ولتاژ بالا را از سیم پیچ ثانویه، محفظه و ساختار اطراف جدا می کند. بسته به طراحی محصول، این می تواند شامل عایق خشک، ریخته گری رزین اپوکسی، عایق روغن، عایق گاز یا دیگر ترتیبات دی الکتریک باشد.
| جزء | عملکرد اولیه | توجه به طراحی کلیدی |
|---|---|---|
| سیم پیچ اولیه | به مدار ولتاژ بالا وصل می شود | الزامات ولتاژ اولیه و عایق |
| سیم پیچ ثانویه | سیگنال اندازه گیری کاهش یافته را ارائه می دهد | ولتاژ ثانویه، دقت، بار |
| هسته مغناطیسی | مسیر مغناطیسی را فراهم می کند | مواد اصلی و ویژگی های تحریک |
| سیستم عایق | جداسازی الکتریکی را حفظ می کند | تنش ولتاژ، محیط، پایداری مکانیکی |
| محوطه یا مسکن | حفاظت مکانیکی و محیطی را فراهم می کند | محل نصب و شرایط نوردهی |
کیفیت سیگنال ثانویه
یک سیگنال ثانویه مفید باید به طور دقیق ولتاژ اولیه را نشان دهد در حالی که تجهیزات متصل بار مشخص شده خود را می کشند. اگر مدار اندازه گیری بار بیش از حد بر ثانویه وارد کند، نسبت ولتاژ و دقت می تواند تحت تأثیر قرار گیرد.
به همین دلیل است که ترانسفورماتور، سیم کشی، پایانه ها، متر، رله و سایر تجهیزات ثانویه باید به عنوان یک مدار ارزیابی شوند.
اصل کار ممکن است در مفهوم ساده باشد، اما دستیابی به دقت پایدار در شرایط عملیاتی واقعی مستلزم طراحی دقیق هسته، سیمپیچها، عایق، اتصالات و ساختار مکانیکی است.
انواع و پیکربندی های اصلی چیست؟
ترانسفورماتورهای ولتاژ ابزار را می توان بر اساس نصب، آرایش فاز، پیکربندی سیم پیچ، فناوری عایق و اصل کار طبقه بندی کرد. این دسته بندی ها به مهندسان کمک می کند تا انتخاب را با توجه به نیازهای سیستم محدود کنند.
تنظیمات داخلی
واحدهای داخلی برای نصب در داخل تابلو برق، ایستگاه های فرعی، اتاق های برق یا سایر محیط های حفاظت شده در نظر گرفته شده اند. طراحی محفظه و عایق آنها را می توان در یک محیط داخلی کنترل شده بهینه کرد.
طرح های ریخته گری رزین اپوکسی در کاربردهای ولتاژ متوسط داخلی فشرده رایج هستند زیرا عایق جامد می تواند ساختاری مهر و موم ایجاد کند در حالی که مجموعه فیزیکی را نسبتا فشرده نگه می دارد.
تنظیمات در فضای باز
واحدهای بیرونی در معرض مستقیم باران، رطوبت، تغییرات دما، نور خورشید، گرد و غبار، آلودگی و سایر شرایط محیطی قرار دارند. بنابراین، چیدمان مسکن و عایق آنها باید به خدمات در فضای باز توجه کند.
تنظیمات تک فاز
طرحهای تک فاز معمولاً در جایی استفاده میشوند که هر فاز به طور جداگانه اندازهگیری میشود یا در مواردی که کاربرد نیاز به آرایش فاز به زمین یا فاز به فاز تعریف شده دارد.
تنظیمات سه فاز
ترتیبات سه فاز می توانند اندازه گیری ولتاژ هماهنگ را برای شبکه های الکتریکی سه فاز فراهم کنند. اتصال دقیق به پیکربندی خنثی سیستم و عملکرد حفاظت یا اندازه گیری بستگی دارد.
تنظیمات دو سیم پیچ و سه سیم پیچ
یک طرح دو سیم پیچ شامل یک سیم پیچ اولیه و یک سیم پیچ ثانویه است. یک طرح سه سیم پیچ یک سیم پیچ ثانویه کمکی را اضافه می کند که بسته به طرح الکتریکی ممکن است از حفاظت جداگانه یا عملکرد مرتبط با زمین پشتیبانی کند.
سیستم های نوع خشک و رزین ریخته گری
سیستم های نوع خشک از عایق جامد یا خشک بدون دی الکتریک مایع استفاده می کنند. ساختار ریخته گری رزین اپوکسی می تواند اجزای انتخاب شده را به طور کامل محصور کند و پایداری مکانیکی و مقاومت در برابر رطوبت و آلودگی را فراهم کند.
طرح های غوطه ور در روغن
پیکربندی های غوطه ور در روغن از روغن عایق به عنوان بخشی از سیستم دی الکتریک و حرارتی استفاده می کنند. این طرح ها نیاز به ساخت مخزن، آب بندی، مدیریت روغن و روش های نگهداری مناسب دارند.
پیکربندی های بادی یا عایق گاز
طرح های عایق گاز را می توان در مواردی که سیستم های دی الکتریک محصور مناسب هستند مورد استفاده قرار داد. انتخاب آنها باید شامل در نظر گرفتن آب بندی محفظه، خواص گاز، مدیریت فشار، رویه های خدمات و الزامات محیطی باشد.
فناوری های خازنی و الکترونیکی
هر سیستم اندازه گیری ولتاژ به یک ترانسفورماتور الکترومغناطیسی معمولی متکی نیست. ترانسفورماتورهای ولتاژ خازنی از یک تقسیم کننده خازنی در ترکیب با یک بخش الکترومغناطیسی استفاده می کنند، در حالی که سنسورهای ولتاژ الکترونیکی از روش های سنجش و تبدیل سیگنال برای تولید یک خروجی الکتریکی متناسب استفاده می کنند.
| طبقه بندی | گزینه های معمولی | تمرکز انتخاب |
|---|---|---|
| نصب و راه اندازی | داخلی، فضای باز | قرار گرفتن در معرض محیطی و طراحی محوطه |
| فاز | تک فاز، سه فاز | پیکربندی شبکه و طرح اندازه گیری |
| سیم پیچ | دو سیم پیچ، سه سیم پیچ | اندازه گیری، حفاظت، توابع کمکی |
| عایق | خشک، رزین ریخته گری، نفت، گاز | کلاس ولتاژ، محیط زیست، نگهداری |
| اصل کار | الکترومغناطیسی، خازنی، الکترونیکی | سطح ولتاژ، دقت، معماری سیستم |
انتخاب باید با نیازهای برنامه و شبکه شروع شود، نه صرفاً از دسته محصول. پیکربندیهای مختلف میتوانند عملکردهای اندازهگیری مشابهی را برآورده کنند و در عین حال ویژگیهای مختلف نصب و نگهداری را ارائه دهند.
دقت و بار چگونه بر انتخاب تأثیر می گذارد؟
دقت یکی از مهمترین ملاحظات فنی است زیرا سیگنال ثانویه ممکن است برای اندازه گیری انرژی، نظارت سیستم، حفاظت، کنترل یا چندین عملکرد به طور همزمان استفاده شود.
کلاس دقت
کلاس دقت خطای اندازه گیری مجاز را در شرایط تعریف شده توصیف می کند. برنامه های مختلف ممکن است الزامات دقت متفاوتی داشته باشند.
مدارهای اندازه گیری مورد استفاده برای اندازه گیری نسبت به کاربردهایی که ترانسفورماتور در درجه اول یک سیگنال حفاظتی ارائه می دهد، می تواند به دقت دقیق تری نیاز داشته باشد. بنابراین کلاس صحیح به آنچه مدار ثانویه باید انجام دهد بستگی دارد.
بار رتبه بندی شده
بار به بار متصل به سیم پیچ ثانویه اشاره دارد. این شامل متر، ورودی های رله، مبدل ها، سیم کشی، بلوک های ترمینال و سایر دستگاه های متصل می شود.
اگر بار واقعی مدار ثانویه به طور قابل توجهی با شرایطی که ترانسفورماتور برای آن مشخص شده است متفاوت باشد، دقت و رفتار خروجی می تواند تغییر کند.
دقت نسبت
نسبت تبدیل باید در محدوده تحمل مشخص شده باقی بماند. عدم تطابق بین نسبت مورد نظر و نسبت واقعی می تواند بر مقادیر اندازه گیری و تصمیمات حفاظتی تأثیر بگذارد.
جابجایی فاز
در سیستمهای اندازهگیری که شامل محاسبات توان هستند، روابط فاز مهم است. خطاهای کوچک در جابجایی فاز می تواند بر دقت محاسبات به دست آمده از سیگنال های ولتاژ و جریان تأثیر بگذارد.
| پارامتر | آنچه را توصیف می کند | چرا اهمیت دارد |
|---|---|---|
| کلاس دقت | دقت اندازه گیری در شرایط تعریف شده | مناسب بودن اندازه گیری یا حفاظت را تعیین می کند |
| بار رتبه بندی شده | بار مدار ثانویه | بر ولتاژ و دقت ثانویه تأثیر می گذارد |
| نسبت تبدیل | رابطه ولتاژ اولیه به ثانویه | اطمینان حاصل می کند که اندازه گیری سیستم اولیه را به درستی نشان می دهد |
| جابجایی فاز | رابطه زاویه ای بین ولتاژ اولیه و ثانویه | می تواند بر محاسبات قدرت و حفاظت تأثیر بگذارد |
اندازه گیری در مقابل الزامات حفاظتی
برنامه های کاربردی اندازه گیری محور عموماً بر حفظ خروجی متناسب دقیق در محدوده عملیاتی مربوطه تمرکز دارند. Protection-oriented applications may place greater emphasis on the transformer's behavior during abnormal system conditions and the ability of the secondary signal to support relay operation.
این تمایز باید در مشخصات فنی منعکس شود. محصولی که فقط با توجه به ولتاژ نامی انتخاب می شود، اگر مشخصات دقت و بار آن با مدار متصل مطابقت نداشته باشد، می تواند نامناسب باشد.
چرا عایق کاری و ایزولاسیون الکتریکی ضروری است؟
جداسازی الکتریکی یکی از دلایل اصلی استفاده از ترانسفورماتورهای ولتاژ ابزار است. The primary circuit can operate at a voltage far above the safe operating range of conventional measurement and control devices, so the insulation system must create a reliable separation between primary and secondary circuits.
جداسازی اولیه به ثانویه
سیستم عایق باید تنش الکتریکی مرتبط با ولتاژ اولیه نامی و شرایط گذرا تعریف شده را تحمل کند. این طرح شامل مواد عایق، فواصل خزش، فاصله ها، آرایش سیم پیچ، کپسولاسیون، پایانه ها و هندسه محوطه است.
عایق جامد
طرح های رزین ریخته گری می توانند سیم پیچ ها و سایر اجزای الکتریکی را در خود جای دهند. این رویکرد می تواند ساختار فشرده و مکانیکی پایداری را ارائه دهد و در عین حال از قرار گرفتن مستقیم سطوح عایق داخلی در برابر رطوبت یا آلودگی می کاهد.
عایق روغن
روغن هر دو ویژگی عایق دی الکتریک و انتقال حرارت را ارائه می دهد. طرح های پر از روغن برای حفظ محیط داخلی مورد نظر نیاز به مهار و آب بندی مناسب دارند.
عایق گاز
مجموعه های عایق گاز از یک محیط دی الکتریک محصور استفاده می کنند. محفظه باید یکپارچگی خود را حفظ کند و رویه های سرویس باید محیط دی الکتریک و فشار یا آرایش آب بندی تجهیزات را در نظر بگیرند.
خزش و پاکسازی
Clearance به کوتاه ترین فاصله از طریق هوا بین قسمت های رسانا اشاره دارد، در حالی که خزش به فاصله در امتداد یک سطح عایق مربوط می شود. هر دو در طراحی تجهیزات فشار متوسط و فشار قوی مهم هستند.
آلودگی محیطی می تواند اهمیت فاصله خزش را افزایش دهد زیرا آلودگی روی سطح عایق می تواند مسیری برای جریان نشتی ایجاد کند.
عایق باید تنش الکتریکی مشخص شده را بدون خرابی تحمل کند.
سیستم عایق باید عملکرد خود را تحت شرایط رطوبت، آلودگی و دمای مورد انتظار حفظ کند.
سیمپیچها و عایقها باید در طول حمل و نقل، نصب و کارکرد عادی پایدار بمانند.
مدار اندازه گیری ولتاژ پایین باید به درستی از شبکه اولیه جدا بماند.
بنابراین عایق یک انتخاب ماده واحد نیست. این یک سیستم مهندسی کامل است که شامل هندسه، مواد، کیفیت ساخت، قرار گرفتن در معرض محیطی و هماهنگی الکتریکی است.
برای خریداران، این بدان معناست که توضیحات عایق باید مشخص باشد. عباراتی مانند نوع خشک، رزین ریخته گری، غوطه ور در روغن یا عایق گاز نقطه شروع را ارائه می دهند، اما مشخصات فنی باید کلاس ولتاژ مورد نظر و شرایط نصب را نیز توضیح دهد.
کاربردهای حفاظت و اندازه گیری چگونه متفاوت است؟
همان مدار ولتاژ اولیه ممکن است سیگنال هایی را به سیستم های اندازه گیری و حفاظتی ارائه دهد، اما الزامات این دو عملکرد یکسان نیستند.
کاربردهای اندازه گیری
سیستم های اندازه گیری به یک ولتاژ متناسب پایدار نیاز دارند تا کنتورها و دستگاه های نظارتی بتوانند به طور دقیق سیستم اولیه را نشان دهند. بنابراین دقت در محدوده عملیاتی معمولی بسیار مهم است.
کاربردها می تواند شامل ولتاژ سنج، انرژی سنج، تجهیزات با کیفیت توان، سیستم های نظارتی و سایر دستگاه های نظارتی باشد.
برنامه های حفاظتی
رله های حفاظتی از سیگنال های الکتریکی برای شناسایی شرایط غیرعادی استفاده می کنند. بسته به معماری شبکه، اطلاعات ولتاژ ممکن است به عملکردهای کم ولتاژ، اضافه ولتاژ، جهت، فاصله، همگام سازی یا سایر عملکردهای حفاظتی کمک کند.
ترانسفورماتور باید سیگنال مناسب را تحت شرایط مربوط به طرح حفاظتی ارائه دهد.
برنامه های کاربردی ترکیبی
برخی از سیستم ها از سیم پیچ های ثانویه جداگانه برای عملکردهای مختلف استفاده می کنند. یک سیم پیچ می تواند اندازه گیری را پشتیبانی کند در حالی که دیگری به حفاظت اختصاص داده شده است.
این آرایش می تواند به جداسازی الزامات مدارهای مختلف و کاهش تعامل بین بارهای اندازه گیری و ورودی های حفاظتی کمک کند.
| برنامه | تابع ثانویه معمولی | اولویت طراحی اصلی |
|---|---|---|
| اندازه گیری ولتاژ | ولتاژ متناسب دقیق | دقت و بار مشخص شده |
| اندازه گیری انرژی | سیگنال ولتاژ برای محاسبات الکتریکی | دقت نسبت و عملکرد فاز |
| حفاظت رله | ورودی ولتاژ برای منطق خطا | عملکرد حفاظتی و رفتار ثانویه مناسب |
| سیستم های کنترل | بازخورد یا همگام سازی ولتاژ | سیگنال پایدار و به درستی مقیاس بندی شده است |
| نظارت | داده های وضعیت سیستم | کیفیت سیگنال قابل اعتماد و یکپارچگی |
سیم پیچ های ثانویه کمکی
محصولات سه سیم پیچ می توانند یک خروجی ثانویه اضافی برای کاربردهای تخصصی فراهم کنند. هدف دقیق به پیکربندی سیستم و طرح حفاظتی بستگی دارد.
این یکی از دلایل ارزشمند بودن نقشه های فنی است. یک نمودار سیم پیچ کامل اطلاعات مفیدتری را نسبت به یک بیانیه کلی نشان می دهد که محصول چند خروجی دارد.
طراحی مدار ثانویه
مدار متصل باید به طور کامل در نظر گرفته شود. کابلهای طولانی، بلوکهای ترمینال، مترها، رلهها، مبدلها و سایر تجهیزات همگی در بار ثانویه و رفتار سیگنال نقش دارند.
تفاوت بین طرح های الکترومغناطیسی و خازنی چیست؟
فن آوری های مختلف اندازه گیری ولتاژ یک مشکل اساسی را به روش های مختلف حل می کنند. درک اصول عملیاتی آنها به مهندسان کمک می کند تجهیزات را با شبکه و برنامه مطابقت دهند.
تکنولوژی الکترومغناطیسی
طراحی الکترومغناطیسی معمولی از سیم پیچ های اولیه و ثانویه استفاده می کند که از طریق یک هسته مغناطیسی جفت شده اند. آشنا، تثبیت شده و برای بسیاری از کاربردهای اندازه گیری و حفاظت ولتاژ متوسط مناسب است.
انتخاب آن شامل ولتاژ اولیه، ولتاژ ثانویه، فرکانس، دقت، بار، عایق و پیکربندی سیم پیچ است.
تکنولوژی ترانسفورماتور ولتاژ خازنی
یک ترانسفورماتور ولتاژ خازنی از یک تقسیم کننده خازنی برای کاهش ولتاژ اولیه قبل از پردازش سیگنال توسط بخش ترانسفورماتور الکترومغناطیسی استفاده می کند. این معماری می تواند در سطوح ولتاژ بالاتر مفید باشد و همچنین می تواند از برنامه های خاص مرتبط با ارتباطات بسته به ساختار آن پشتیبانی کند.
اجزای خازنی بخشی از شبکه تقسیم ولتاژ کلی را تشکیل می دهند، بنابراین عایق، رفتار فرکانس، جبران و اتصال سیستم باید به دقت در نظر گرفته شوند.
سنجش ولتاژ الکترونیکی
ترانسفورماتورها یا حسگرهای ولتاژ الکترونیکی می توانند از عناصر حسگر و مبدل های الکترونیکی برای تولید خروجی متناسب استفاده کنند. این فناوریها میتوانند از معماریهای سیستم فشرده و یکپارچهسازی با حفاظت دیجیتال یا سیستمهای نظارت پشتیبانی کنند.
رابط خروجی، برق مورد نیاز، پروتکل سیگنال، دقت، محدودیت های محیطی و سازگاری با سیستم پایین دستی باید به وضوح مشخص شود.
| تکنولوژی | اصل اساسی | در نظر گرفتن انتخاب معمولی |
|---|---|---|
| الکترومغناطیسی | سیم پیچ اولیه و ثانویه با جفت مغناطیسی | نسبت، دقت، بار، عایق، طراحی هسته |
| خازنی | تقسیم ولتاژ خازنی با تبدیل ترانسفورماتور | کلاس ولتاژ، رفتار فرکانس، جبران، یکپارچه سازی سیستم |
| الکترونیکی | تبدیل سنسور و سیگنال الکترونیکی | نوع خروجی، الکترونیک، ارتباطات، دقت، محدودیت های محیطی |
چرا انتخاب تکنولوژی مهم است
فناوری مناسب به جای اینکه به ترجیحات عمومی بستگی داشته باشد به شبکه بستگی دارد. یک کاربرد کلید ولتاژ متوسط داخلی فشرده ممکن است نیازهای متفاوتی نسبت به یک پست فشار قوی در فضای باز داشته باشد.
فضا، قرار گرفتن در معرض محیط، الزامات عایق، استراتژی تعمیر و نگهداری، دقت اندازهگیری، معماری ارتباطی و عملکرد حفاظتی مورد نظر، همگی بر فناوری مناسب تأثیر میگذارند.
طراحی های داخلی و خارجی چگونه با شرایط مختلف مواجه می شوند؟
محیط نصب بر محفظه، عایق، حفاظت از سطح، پایانه ها، آب بندی، ساختار مکانیکی و رویکرد نگهداری تأثیر می گذارد.
اتاق های برق داخلی
تجهیزات داخلی معمولاً از دما و رطوبت کنترل شده در مقایسه با نصب در فضای باز بهره می برند. این می تواند عایق بندی فشرده و طرح های محفظه را امکان پذیر کند، مشروط بر اینکه خود اتاق شرایط محیطی مناسب را حفظ کند.
تجهیزات ولتاژ متوسط داخلی نیز ممکن است نیاز داشته باشند که در محفظههای تابلو برق استاندارد قرار بگیرند. بنابراین ابعاد فشرده، ترتیب نصب، دسترسی به کابل و جهت ترمینال اهمیت پیدا میکنند.
پست های فضای باز
تجهیزات فضای باز باید در برابر آب و هوا مقاومت کنند. باران، رطوبت، اشعه ماوراء بنفش، آلودگی، گرد و غبار، باد و چرخه دما همگی می توانند بر تجهیزات تأثیر بگذارند.
مواد مسکن، آب بندی، سوله ها، فاصله خزش، عملیات سطح و طراحی پایانه باید منعکس کننده این شرایط باشد.
آلودگی و آلودگی
مکانهای صنعتی و مناطق ساحلی میتوانند شرایط آلودگی را ایجاد کنند که به طور قابلتوجهی نسبت به محیطهای سرپوشیده تمیز نیاز بیشتری دارد.
سطوح عایق زمانی که در معرض رطوبت و آلودگی قرار می گیرند باید عملکرد مناسب را حفظ کنند. بنابراین آرایش فیزیکی عایق ها و سوله های محافظ ممکن است مهم باشد.
تغییر دما
تجهیزات فضای باز ممکن است تغییرات دمایی روزانه و فصلی قابل توجهی را تجربه کنند. این تغییرات می تواند باعث انبساط و انقباض مکانیکی و همچنین خطرات متراکم شود.
| وضعیت | اثر بالقوه | پاسخ طراحی |
|---|---|---|
| رطوبت | تراکم و تنش عایق | محفظه مناسب و طراحی ضد تراکم |
| باران | قرار گرفتن در معرض رطوبت | آب بندی مناسب، محفظه و حفاظت ترمینال |
| آلودگی | مسیرهای آلودگی و نشت سطحی | ترتیب خزش و عایق بندی مناسب |
| قرار گرفتن در معرض اشعه ماوراء بنفش | پیری مواد | مواد مناسب در فضای باز و درمان سطح |
| چرخه دما | تراکم و تنش مکانیکی | انتخاب مواد و ارزیابی محیطی |
موقعیت نصب در داخل تابلو برق
هنگامی که ترانسفورماتور در داخل یک مجموعه تابلو برق ولتاژ متوسط نصب می شود، ترانسفورماتور باید با محفظه موجود متناسب باشد و در عین حال فاصله ها و اتصالات مورد نیاز را حفظ کند.
مسیرهای کابل، پایانه های اولیه، سیم کشی ثانویه، دسترسی بازرسی و تجهیزات مجاور باید در مرحله طراحی پانل بررسی شوند.
کاربردهای تک فاز و سه فاز چه تفاوتی دارند؟
آرایش فاز بخش مهمی از طراحی سیستم است زیرا ترانسفورماتور باید با روش اندازه گیری ولتاژ در شبکه الکتریکی مطابقت داشته باشد.
اندازه گیری تک فاز
واحدهای تک فاز را می توان برای اندازه گیری یک فاز جداگانه یا ولتاژ فاز به زمین یا فاز به فاز تعریف شده بسته به طرح سیم کشی استفاده کرد.
این ترتیب زمانی رایج است که اندازه گیری های فاز جداگانه مورد نیاز است یا زمانی که طراحی حفاظتی از مراجع ولتاژ خاصی استفاده می کند.
اندازه گیری سه فاز
سیستم های سه فاز نیاز به اندازه گیری هماهنگ ولتاژهای سه فاز دارند. پیکربندی ترانسفورماتور به این بستگی دارد که آیا سیستم زمین است، زمین نشده است یا از آرایش خنثی دیگری استفاده می کند.
بنابراین، نمودارهای اتصال ضروری هستند زیرا دو سیستم با رتبه های ولتاژ مشابه می توانند به سیم کشی ترانسفورماتور متفاوتی نیاز داشته باشند.
ترتیبات سیم پیچی
طرح های دو سیم پیچ یک مدار ثانویه اصلی را ارائه می دهند. طرح های سه سیم پیچ سیم پیچ ثانویه دیگری را اضافه می کنند که می تواند به یک عملکرد جداگانه اختصاص یابد.
سیم پیچ اضافی می تواند زمانی مفید باشد که مدارهای اندازه گیری و حفاظتی به خروجی های مجزا نیاز دارند.
طرح های اتصال
ترتیبات ممکن می تواند شامل اندازه گیری فاز به فاز، اندازه گیری فاز به زمین، ترتیبات مربوط به مثلث باز یا سایر پیکربندی های خاص سیستم باشد. طرح صحیح به شبکه برق بستگی دارد.
در مواردی مفید است که یک ولتاژ فاز جداگانه باید اندازه گیری یا نظارت شود.
مناسب برای اندازه گیری ولتاژ هماهنگ در شبکه های برق سه فاز.
یک مدار اولیه و یک مدار ثانویه برای عملکرد اندازه گیری یا کنترل مورد نظر فراهم می کند.
یک خروجی ثانویه کمکی برای حفاظت مستقل یا مدار تخصصی اضافه می کند.
چرا نمودار سیم کشی مهم است
یک نام محصول به تنهایی نمی تواند همیشه پیکربندی کامل فاز و سیم پیچ را بیان کند. یک نمودار سیم کشی نشان می دهد که کدام ترمینال ها به هر سیم پیچ تعلق دارند و چگونه ترانسفورماتور باید به سیستم خارجی متصل شود.
این امر به ویژه برای نصب های سفارشی که در آن مدار ثانویه به چندین دستگاه مختلف متصل است، مهم است.
فیوزها، زمین ثانویه و ایمنی را چگونه باید در نظر گرفت؟
ترانسفورماتورهای ولتاژ ابزار مستقیماً به مدارهای ولتاژ بالا متصل می شوند، بنابراین حفاظت و سیم کشی ثانویه آنها نیاز به مهندسی دقیق دارد.
فیوزهای اولیه
برخی از پیکربندی های ترانسفورماتور شامل فیوزهای ولتاژ بالا هستند یا با فیوزهای محافظ خارجی نصب می شوند. هدف آنها محدود کردن عواقب خطاهای داخلی و محافظت از سیستم الکتریکی اطراف مطابق با طرح حفاظتی طراحی شده است.
درجه بندی فیوز و هماهنگی باید با ترانسفورماتور و شبکه مطابقت داشته باشد نه اینکه به طور مستقل انتخاب شود.
زمین ثانویه
مدار ثانویه معمولاً از یک آرایش زمینی تعریف شده برای ایجاد یک مرجع شناخته شده و کاهش خطر مرتبط با انتقال تصادفی پتانسیل ثانویه به اولیه استفاده می کند.
روش اتصال زمین دقیق باید از طراحی ترانسفورماتور، کد الکتریکی، فلسفه حفاظت و الزامات نصب محلی پیروی کند.
شناسایی ترمینال
پایانه های اولیه و ثانویه باید به وضوح شناسایی شوند. سیمکشی نادرست میتواند بر قطبیت اندازهگیری، عملکردهای حفاظتی و ایمنی پرسنل کار بر روی مدار ثانویه تأثیر بگذارد.
ایمنی اتصال
مدارهای ثانویه باید مسیریابی و محافظت شوند تا در اثر لرزش، لبه های تیز، گرما، رطوبت یا تداخل مکانیکی آسیب نبینند.
جداسازی تعمیر و نگهداری
پرسنل تعمیر و نگهداری قبل از کار بر روی مدار ثانویه یا تجهیزات اطراف به یک روش کاملاً مشخص برای جداسازی تجهیزات اولیه مرتبط و اثبات شرایط مربوطه نیاز دارند.
- حفاظت اولیه را تأیید کنید:فیوز یا آرایش دستگاه محافظ تعریف شده برای ترانسفورماتور را بررسی کنید.
- بررسی اتصال زمین ثانویه:از ترتیب اتصال زمین و اتصال تایید شده پیروی کنید.
- هر ترمینال را شناسایی کنید:سیم کشی را با پلاک شماتیک و ترانسفورماتور تایید شده مطابقت دهید.
- محافظت از سیم کشی ثانویه:کابل ها را از خطرات مکانیکی و محیطی دور نگه دارید.
- مراحل جداسازی را دنبال کنید:تعمیر و نگهداری باید فقط تحت رویه ایمنی الکتریکی تعریف شده انجام شود.
بنابراین ایمنی یک مسئولیت سیستم است. ساخت محصول، نصب، حفاظت، اتصال به زمین، مستندات و مراحل عملیاتی همگی باید از یکدیگر پشتیبانی کنند.
کدام برنامه ها از اندازه گیری ولتاژ ابزار استفاده می کنند؟
اندازه گیری ولتاژ در بسیاری از بخش های زیرساخت های الکتریکی مدرن مورد نیاز است. پیکربندی دقیق ترانسفورماتور به ولتاژ شبکه، محیط فیزیکی، دقت مورد نیاز، طرح حفاظتی و نوع تجهیزات متصل بستگی دارد.
از اندازه گیری ولتاژ، حفاظت، کنترل، اندازه گیری و نظارت در مدارهای ورودی و خروجی پشتیبانی می کند.
سیگنال های ولتاژ را برای موتورها، ترانسفورماتورها، فیدرها، سیستم های حفاظتی و نظارت الکتریکی ارائه می دهد.
از نظارت و حفاظت ولتاژ در شبکه های خورشیدی، باد و سایر شبکه های مرتبط با تولید پشتیبانی می کند.
سیگنال های اندازه گیری را برای سیستم های توزیع برق با ولتاژ متوسط ارائه می دهد که به تاسیسات بزرگ خدمات رسانی می کنند.
در مجموعه های ولتاژ متوسط که در آن اندازه گیری و حفاظت رله نیاز به سیگنال ولتاژ کنترل شده دارد، مناسب است.
اطلاعات ولتاژ متناسب را برای نظارت، کنترل، همگام سازی و اتوماسیون سیستم الکتریکی ارائه می دهد.
برنامه های کاربردی پست
پستها اغلب به سیگنالهای ولتاژ برای رلههای حفاظتی، اندازهگیری، سیستمهای کنترل و نظارت اپراتور نیاز دارند. بنابراین یک ترانسفورماتور می تواند به یک رابط مهم بین شبکه اولیه و اتاق کنترل تبدیل شود.
تاسیسات صنعتی
تاسیسات صنعتی بزرگ ممکن است دارای چندین فیدر ولتاژ متوسط باشد که به موتورها، ترانسفورماتورها، تجهیزات فرآیند و تابلوهای توزیع خدمت می کند. اندازهگیری ولتاژ هم از نظارت معمول و هم عملکردهای حفاظتی پشتیبانی میکند.
سیستم های انرژی های تجدید پذیر
تاسیسات خورشیدی و بادی از سیستم های جمع آوری و تبدیل الکتریکی استفاده می کنند که در آن اندازه گیری ولتاژ می تواند از حفاظت، نظارت، هماهنگ سازی و کنترل شبکه پشتیبانی کند.
برنامه های کلید
طرحهای رزین ریختهگری فشرده را میتوان در مجموعههای تابلو برق داخلی که در آن فضا، عایق، مقاومت در برابر آلودگی و دسترسی به سیمکشی باید متعادل باشد، ادغام کرد.
ساختمان های تجاری
تأسیسات تجاری بزرگ ممکن است از منابع ورودی ولتاژ متوسط و سیستم های توزیع داخلی استفاده کنند. اندازهگیری ولتاژ ابزار میتواند اطلاعاتی را در اختیار سیستمهای مدیریت انرژی و حفاظت قرار دهد و در عین حال جدایی لازم از مدار اولیه را حفظ کند.
در همه این کاربردها، ترانسفورماتور باید در اطراف شبکه الکتریکی واقعی انتخاب شود تا در یک دسته محصول عمومی.
از کدام اشتباهات رایج انتخاب باید اجتناب کرد؟
بسیاری از مشکلات اندازه گیری در مرحله مشخصات شروع می شود. یک ترانسفورماتور ممکن است ولتاژ اولیه نامی صحیحی داشته باشد در حالی که هنوز نامناسب است زیرا نسبت ثانویه، بار، دقت، عایق بندی، آرایش سیم پیچ یا محیط نصب با پروژه مطابقت ندارد.
- انتخاب فقط بر اساس ولتاژ اولیه:ولتاژ ثانویه، دقت، بار، آرایش فاز و عایق نیز مهم هستند.
- نادیده گرفتن بار ثانویه:مترها، رله ها، سیم کشی ها و ترمینال ها مجموعا مدار ثانویه را بارگذاری می کنند.
- استفاده از پیکربندی سیم پیچ اشتباه:حفاظت و اندازه گیری ممکن است به مدارهای ثانویه جداگانه نیاز داشته باشد.
- نادیده گرفتن سیستم خنثی:زمین و آرایش فاز بر اتصال مناسب ترانسفورماتور تأثیر می گذارد.
- ترکیب الزامات داخلی و خارجی:حفاظت از محیط زیست باید با محل نصب مطابقت داشته باشد.
- مشرف به هماهنگی فیوز:حفاظت اولیه باید با ترانسفورماتور و شبکه برق هماهنگ شود.
- نادیده گرفتن طول سیم کشی:کابل های ثانویه به کل بار کمک می کنند و باید در محاسبه لحاظ شوند.
- انتخاب بدون شماتیک:شرح محصول به تنهایی ممکن است فاز کامل و آرایش سیم پیچ را نشان ندهد.
مشکل فقط نسبت
دو محصول ممکن است نسبت اسمی اولیه به ثانویه یکسان داشته باشند اما دقت، بار، عایق، ابعاد فیزیکی یا ترتیبات اتصال متفاوت باشند.
نسبت لازم است، اما برای مقایسه فنی کامل کافی نیست.
مشکل "همه جا یک محصول".
یک کاربرد تابلو برق داخلی و یک پست در فضای باز در معرض نیازهای محیطی اساساً متفاوتی دارند. استفاده از یک پیکربندی عمومی بدون ارزیابی شرایط سایت می تواند خطرات قابل اجتناب ایجاد کند.
مشکل مدار ثانویه ناقص
مهندسان گاهی اوقات ترانسفورماتور را بدون شناسایی کامل کنتورهای پایین دست و رله های حفاظتی مشخص می کنند. این می تواند تأیید بار واقعی و شرایط دقت را دشوار کند.
مشکل مستندسازی
مستندات فنی باید پایانه های سیم پیچ، نسبت ها، نمودار اتصال، نوع عایق، ترتیب نصب و شرایط رتبه بندی را مشخص کند. مستندات ناقص می تواند نصب و راه اندازی را به طور غیر ضروری دشوار کند.
مشخصات فنی حرفه ای باید شامل چه مواردی باشد؟
یک مشخصات حرفه ای باید اطلاعات کافی را برای مهندسان برق، تیم های تدارکات، تولید کنندگان، نصب کنندگان، پرسنل راه اندازی و کارکنان تعمیر و نگهداری فراهم کند تا بفهمند دقیقا کدام پیکربندی ترانسفورماتور مورد نیاز است.
| منطقه مشخصات | اطلاعاتی برای تعریف | چرا اهمیت دارد |
|---|---|---|
| سیستم اولیه | ولتاژ اسمی، فرکانس، آرایش فاز | محیط عملیات الکتریکی را تعریف می کند |
| سیستم ثانویه | ترتیب ولتاژ ثانویه و سیم پیچ | مترها، رله ها و مدارهای کنترل را مطابقت می دهد |
| دقت | کلاس دقت و شرایط عملیاتی قابل اجرا | مناسب بودن برای اندازه گیری یا حفاظت را تایید می کند |
| بار | بار ثانویه نامی و بارهای متصل | پشتیبانی از خروجی ثانویه دقیق |
| عایق | سیستم خشک، ریختگی رزین، روغن، گاز یا سیستم های دیگر | با ولتاژ و الزامات محیطی مطابقت دارد |
| نصب و راه اندازی | فضای داخلی یا خارجی، ابعاد نصب، جهت ترمینال | سازگاری فیزیکی را تضمین می کند |
| حفاظت | ترتیب فیوز، اتصال به زمین، رله | از عملکرد ایمن سیستم پشتیبانی می کند |
| ساخت و ساز | مسکن، محفظه، سیم پیچ، هسته، اتصال دهنده ها | توضیحات کامل محصول را ارائه می دهد |
| تست کردن | تأیید عملکرد معمول و قابل اجرا | از پذیرش کیفیت و راه اندازی پشتیبانی می کند |
با شبکه برق شروع کنید
مشخصات ابتدا باید سیستم الکتریکی اولیه را تعریف کند. این شامل ولتاژ، فرکانس، پیکربندی فاز، آرایش زمین و نقطه اندازهگیری مورد نظر است.
هر خروجی ثانویه را تعریف کنید
هر سیم پیچ ثانویه باید هدف مشخصی داشته باشد. سیمپیچ اندازهگیری و سیمپیچ محافظ نباید صرفاً به این دلیل که هر دو ولتاژ پایینی را تولید میکنند، یکسان در نظر گرفته شوند.
بار متصل را تعریف کنید
مشخصات باید متر، رله، مبدل، تجهیزات کنترل، بلوک ترمینال و طول تقریبی کابل را مشخص کند. بار متصل کامل وضعیت بارگذاری واقعی سیم پیچ ثانویه را تعیین می کند.
عایق کاری و الزامات محیطی را تعریف کنید
محل نصب باید به وضوح بیان شود. سیستم های داخلی و خارجی می توانند به عایق بندی، محفظه، عملیات سطحی و ویژگی های محیطی متفاوتی نیاز داشته باشند.
ابعاد فیزیکی را تعریف کنید
ابعاد نصب، موقعیت ترمینال ها، سوراخ های ثابت، ارتفاع کلی، عرض و عمق زمانی که ترانسفورماتور در داخل یک محفظه تابلو نصب می شود، می تواند حیاتی باشد.
سیم کشی و نمودارهای اتصال را تعریف کنید
یک شماتیک کنترل شده باید پایانه های اولیه، پایانه های ثانویه، روابط سیم پیچی، نقاط زمین و ترتیبات حفاظتی خارجی را مشخص کند.
بازرسی و آزمایش را تعریف کنید
آزمایش باید با نوع ترانسفورماتور و الزامات پروژه مطابقت داشته باشد. بررسی های معمول می تواند شامل عملکرد الکتریکی، بررسی های مربوط به عایق، روابط سیم پیچی و تأیید عملکرد باشد.
ولتاژ اولیه، ولتاژ ثانویه، فرکانس، آرایش فاز، سیستم زمین، دقت و بار را تأیید کنید.
ابعاد، موقعیت نصب، جهت ترمینال، ترتیب محفظه و دسترسی به سرویس را تأیید کنید.
قرار گرفتن در معرض محیط داخلی یا خارجی، رطوبت، آلودگی، دما، ارتفاع و شرایط خوردگی را تأیید کنید.
فیوژن اولیه، زمین ثانویه، اتصالات رله و فلسفه حفاظت مورد نظر را تأیید کنید.
یک گردش کار انتخاب عملی
- شبکه اصلی را تعریف کنید:ولتاژ، فرکانس، پیکربندی فاز، آرایش زمین و مکان اندازه گیری را شناسایی کنید.
- تعریف الزامات ثانویه:ولتاژ ثانویه، تعداد سیم پیچ ها و هدف هر خروجی را مشخص کنید.
- تعیین دقت:کلاس دقت را با الزامات اندازه گیری، نظارت، حفاظت یا کنترل مطابقت دهید.
- محاسبه بار:شامل متر، رله، سیم کشی، ترمینال، مبدل و سایر تجهیزات متصل می شود.
- انتخاب عایق:یک معماری عایق خشک، ریخته گری، روغن، گاز یا سایر عایق های مناسب را انتخاب کنید.
- بررسی محیط:شرایط داخل یا خارج، رطوبت، آلودگی، دما و ارتفاع را ارزیابی کنید.
- بررسی حفاظت:ترتیب فیوز، اتصال زمین و مدار حفاظتی را تأیید کنید.
- بررسی آمادگی جسمانی:ابعاد نصب و ترتیب ترمینال را در نصب نهایی تأیید کنید.
- بررسی اسناد:اطمینان حاصل کنید که نقشه ها، داده های پلاک نام، نمودار سیم کشی و مشخصات فنی پیکربندی یکسانی را توصیف می کنند.
این رویکرد یک مسیر فنی واضح تر از طراحی سیستم تا انتخاب محصول ایجاد می کند. همچنین این احتمال را کاهش می دهد که جزئیات به ظاهر کوچک، مانند بار یا محل پایانه، در حین نصب مشکل ساز شود.
خریداران قبل از تایید چه چیزی باید درخواست کنند؟
- ترسیم ابعاد:ابعاد کلی، نقاط نصب، پایانه ها و فضای نصب موجود را تأیید کنید.
- نمودار سیم کشی:روابط ترمینال اولیه و ثانویه و نقاط زمین را بررسی کنید.
- اطلاعات پلاک:نسبت ولتاژ، فرکانس، دقت و سایر مشخصات نامی را تأیید کنید.
- توضیحات عایق:ساخت دی الکتریک و محیط نصب مورد نظر را تأیید کنید.
- اطلاعات تست:تست های معمول یا عملکرد قابل اجرا را برای پیکربندی انتخابی تأیید کنید.
سوالات متداول
ترانسفورماتور ولتاژ برای چه مواردی استفاده می شود؟
ولتاژ اولیه بالا را به یک ولتاژ ثانویه متناسب مناسب برای اندازه گیری، اندازه گیری، حفاظت، نظارت و کنترل کاهش می دهد. همچنین جداسازی الکتریکی بین مدار ولتاژ بالا و تجهیزات ثانویه را فراهم می کند.
تفاوت بین ترانسفورماتور ولتاژ و ترانسفورماتور قدرت چیست؟
ترانسفورماتور قدرت اساساً برای انتقال انرژی الکتریکی بین مدارها طراحی شده است، در حالی که ترانسفورماتور ولتاژ ابزار برای ارائه سیگنال ولتاژ متناسب برای اندازه گیری و حفاظت طراحی شده است. خروجی ثانویه آن برای ابزارهای متصل و تجهیزات کنترلی به جای انتقال قدرت عمده در نظر گرفته شده است.
طراحی الکترومغناطیسی چگونه کار می کند؟
یک طراحی الکترومغناطیسی از سیم پیچ های اولیه و ثانویه استفاده می کند که از طریق یک هسته مغناطیسی جفت شده اند. ولتاژ اولیه شار مغناطیسی ایجاد می کند که ولتاژ متناسبی را در سیم پیچ ثانویه القا می کند.
نسبت تبدیل به چه معناست؟
نسبت تبدیل رابطه متناسب بین ولتاژ اولیه و ثانویه را توصیف می کند. این اجازه می دهد تا یک ولتاژ سیستم بالا با یک ولتاژ ثانویه پایین نشان داده شود که می تواند توسط متر و رله پردازش شود.
چرا کلاس دقت مهم است؟
کلاس دقت خطای اندازه گیری مجاز را در شرایط مشخص مشخص می کند. برنامه های اندازه گیری، نظارت و حفاظت می توانند الزامات مختلفی داشته باشند، بنابراین کلاس انتخاب شده باید با عملکرد مورد نظر مطابقت داشته باشد.
بار در مدار ثانویه چیست؟
بار باری است که به سیم پیچ ثانویه متصل می شود. این شامل دستگاه هایی مانند متر، رله های حفاظتی، مبدل ها، پایانه ها و کابل های اتصال است. بار کل می تواند بر عملکرد و دقت ثانویه تأثیر بگذارد.
چرا یک ترانسفورماتور می تواند چندین سیم پیچ ثانویه داشته باشد؟
سیم پیچ های ثانویه چندگانه می توانند به مدارهای جداگانه اجازه دهند تا عملکردهای متفاوتی را انجام دهند. به عنوان مثال، یک سیم پیچ می تواند اندازه گیری را انجام دهد در حالی که دیگری از حفاظت یا برنامه تعریف شده دیگری پشتیبانی می کند.
تفاوت بین ساختار خشک و رزین ریخته گری چیست؟
هر دو از عایق مایع معمولی اجتناب می کنند، اما در ساخت رزین ریخته گری از رزین اپوکسی برای محصور کردن اجزای انتخاب شده استفاده می شود. این می تواند یک ساختار مهر و موم شده و مکانیکی پایدار با مقاومت مفید در برابر رطوبت و آلودگی در کاربردهای داخلی مناسب ایجاد کند.
چه زمانی به پیکربندی فضای باز نیاز است؟
هنگامی که ترانسفورماتور در مکانی در معرض دید مانند یک پست در فضای باز نصب می شود، از پیکربندی فضای باز استفاده می شود. این طرح باید باران، رطوبت، چرخه دما، آلودگی، قرار گرفتن در معرض اشعه ماوراء بنفش و سایر شرایط سایت را در نظر بگیرد.
آیا می توان از همان ترانسفورماتور در داخل و خارج از خانه استفاده کرد؟
نه لزوما. رتبهبندیهای الکتریکی ممکن است مشابه به نظر برسند، اما محفظه، عایق، حفاظت از سطح، مقاومت در برابر محیطزیست، و الزامات نصب میتوانند به طور قابلتوجهی بین تاسیسات داخلی و خارجی متفاوت باشند.
ترانسفورماتور ولتاژ خازنی چیست؟
یک ترانسفورماتور ولتاژ خازنی از تقسیم ولتاژ خازنی همراه با یک بخش ترانسفورماتور برای به دست آوردن سیگنال ولتاژ مقیاس شده استفاده می کند. می توان از آن در برنامه های مناسب اندازه گیری و حفاظت ولتاژ بالا استفاده کرد و همچنین ممکن است بسته به طراحی از عملکردهای ارتباطی خاصی پشتیبانی کند.
ترانسفورماتور ولتاژ الکترونیکی چیست؟
یک ترانسفورماتور یا سنسور ولتاژ الکترونیکی از یک عنصر حسگر و تبدیل سیگنال الکترونیکی برای ارائه یک خروجی متناسب استفاده می کند. مشخصات آن باید به فناوری حسگر، رابط خروجی، دقت، نیازهای برق، شرایط محیطی و سازگاری تجهیزات پایین دستی بپردازد.
ترانسفورماتور ولتاژ چگونه از حفاظت رله پشتیبانی می کند؟
این یک سیگنال ولتاژ مقیاس شده را به رله های حفاظتی ارائه می دهد. بسته به طرح حفاظتی، رله می تواند از آن سیگنال برای عملکردهایی مانند اضافه ولتاژ، ولتاژ کم، منطق جهت، هماهنگ سازی یا سایر محاسبات حفاظتی خاص استفاده کند.
چرا زمین ثانویه مهم است؟
یک آرایش زمین ثانویه تعریف شده یک مرجع الکتریکی کنترل شده ایجاد می کند و از ایمنی مدار ثانویه پشتیبانی می کند. روش دقیق اتصال زمین باید از طراحی تجهیزات و الزامات الکتریکی قابل اجرا پیروی کند.
چرا ممکن است فیوز ولتاژ بالا گنجانده شود؟
یک فیوز می تواند حفاظت از سمت اصلی ترانسفورماتور را فراهم کند و به محدود کردن عواقب برخی از خطاهای داخلی کمک کند. درجه بندی و هماهنگی آن باید با ترانسفورماتور و شبکه الکتریکی اطراف مطابقت داشته باشد.
چه اطلاعات فنی باید قبل از سفارش بررسی شود؟
اطلاعات مهم شامل ولتاژ اولیه، ولتاژ ثانویه، فرکانس، پیکربندی فاز، ترتیب اتصال زمین، کلاس دقت، بار، پیکربندی سیم پیچ، نوع عایق، محل نصب، ابعاد، آرایش ترمینال، الزامات حفاظتی، و الزامات تست قابل اجرا می باشد.
آیا می توان ترانسفورماتور ولتاژ را برای یک پروژه تابلو برق خاص سفارشی کرد؟
پیکربندی های خاص پروژه می تواند شامل نسبت ولتاژ، آرایش سیم پیچ ثانویه، ابعاد نصب، پیکربندی ترمینال، ساخت عایق، ادغام فیوز و سایر الزامات فنی تعریف شده باشد. طرح های سفارشی باید از طریق نقشه های تایید شده و مشخصات فنی کنترل شوند.
چرا باید ترانسفورماتور و رله یا متر با هم مشخص شوند؟
دستگاه ثانویه بخشی از بار واقعی ترانسفورماتور را ایجاد می کند و مشخصه های سیگنال مورد نیاز را تعیین می کند. هماهنگی ترانسفورماتور با متر یا رله متصل به اطمینان از مناسب بودن نسبت، دقت، بار و شرایط سیم کشی برای زنجیره اندازه گیری کامل کمک می کند.
چگونه اندازه گیری بهتر ولتاژ می تواند حفاظت سیستم قدرت را تقویت کند؟
اطلاعات ولتاژ قابل اعتماد یکی از پایه های حفاظت و کنترل الکتریکی مدرن است. اپراتورها باید بدانند که در شبکه اولیه چه اتفاقی می افتد، کنتورها به سیگنال های اندازه گیری پایدار نیاز دارند، و رله های حفاظتی در هنگام تصمیم گیری در مورد شرایط غیرعادی به ورودی های الکتریکی قابل اعتماد نیاز دارند.
فناوری ترانسفورماتور ابزار پلی بین این الزامات و سیستم الکتریکی فشار قوی ایجاد می کند. با ارائه سیگنال ثانویه متناسب و جداسازی الکتریکی، این تجهیزات به دستگاههای اندازهگیری و حفاظت اجازه میدهد تا با ولتاژ قابل کنترل کار کنند و در عین حال به طور عملکردی به شبکه اولیه متصل هستند.
فرآیند انتخاب باید با درخواست واقعی شروع شود. ولتاژ اولیه، ولتاژ ثانویه، فرکانس، پیکربندی فاز، آرایش زمین، دقت، بار، تعداد سیم پیچ، عایق، محیط نصب، حفاظت و ابعاد فیزیکی همگی باید قبل از نهایی شدن محصول تعریف شوند.
انتخاب فناوری نیز مهم است. سیستم های الکترومغناطیسی به طور گسترده برای اندازه گیری و حفاظت ولتاژ متوسط قابل استفاده هستند. طرحهای خازنی میتوانند راهحلهای مناسبی را برای برخی از کاربردهای ولتاژ بالاتر ارائه دهند، در حالی که فناوریهای سنجش الکترونیکی میتوانند از معماریهای الکتریکی دیجیتالی پشتیبانی کنند.
شرایط محیطی و مکانیکی باید با دقت یکسان در نظر گرفته شود. تجهیزات داخلی ممکن است در یک محیط کلید کنترل شده کار کنند، در حالی که واحدهای بیرونی باید با آب و هوا، آلودگی، تغییرات دما و قرار گرفتن در معرض اشعه ماوراء بنفش مقابله کنند.
برای سازندگان و تیم های پروژه، مستندات دقیق به اندازه خود سخت افزار مهم است. نقشه های ابعاد، نمودارهای سیم پیچ، اطلاعات پلاک نام، شناسایی ترمینال، جزئیات عایق، اطلاعات آزمایش و دستورالعمل های نصب به ترانسفورماتور اجازه می دهد تا به درستی در سیستم الکتریکی نهایی ادغام شود.
در نهایت، به درستی مشخص شده استترانسفورماتور ولتاژفراتر از یک جزء اندازه گیری است. این یک رابط بین شبکه برق اولیه و سیستم های اندازه گیری، حفاظت، نظارت و کنترل است که زیرساخت های الکتریکی مدرن را قابل مشاهده و مدیریت نگه می دارد.
آیا به یک راه حل اندازه گیری ولتاژ برای سیستم قدرت خود نیاز دارید؟
کام ویلراه حل های اندازه گیری ولتاژ ویژه برنامه را پشتیبانی می کند که پیکربندی های داخلی و خارجی، ترتیبات سیم پیچی، سیستم های عایق، الزامات حفاظتی و مشخصات فنی سفارشی را پوشش می دهد. برای الزامات پروژه و بحث های فنی،با ما تماس بگیرید.
