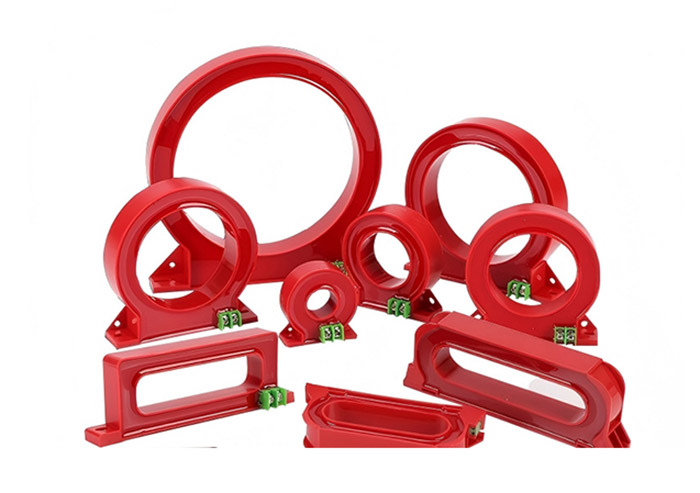

به عنوان یک سازنده حرفه ای ترانسفورماتور جریان در چین،کام ویلمی خواهم به شما سفارشی ارائه کنمترانسفورماتور جریان توالی صفرکه یک ترانسفورماتور جریان تک چرخشی است که برای تشخیص جریان توالی صفر در سیستم های قدرت طراحی شده است. مجموع برداری جریان های سه فاز را نظارت می کند و نشتی یا خطاهای زمین را در شبکه های توزیع شناسایی می کند.
هنگامی که جریان غیرعادی به دلیل آسیب عایق یا نقص اتصال به زمین رخ می دهد، ترانسفورماتور سیگنالی را به تجهیزات حفاظتی مانند دستگاه های حفاظت رله یا کنترل کننده های محافظت در برابر نشت ارسال می کند. این فرآیند به سیستم اجازه می دهد تا آلارم صادر کند یا مدار معیوب را قطع کند.
ترانسفورماتور جریان صفر دنباله ای معمولاً در اطراف کابل های برق یا شین ها نصب می شود که آن را برای نظارت بر سیستم های الکتریکی متوسط و ولتاژ پایین مناسب می کند.
1. ساختار هسته حلقه
ترانسفورماتور از یک هسته آهنی دایره ای با سیم پیچ های ثانویه استفاده می کند که عدم تعادل جریان را تشخیص می دهد.
2. رزین اپوکسی یا کپسوله لاستیک سیلیکونی
هسته و سیم پیچ آهنی در یک پوسته محافظ مهر و موم شده اند که مقاومت در برابر رطوبت و محافظت در برابر فلاش اور آلودگی را فراهم می کند.
3. دو نوع نصب
محصولات در نوع یکپارچه (از پیش نصب شده در هنگام کابل کشی) و نوع باز (نصب شده در اطراف کابل های موجود) در دسترس هستند.
4. فناوری کویل روگوفسکی
برخی از طرح ها از فناوری سنجش سیم پیچ Rogowski برای تبدیل سیگنال های جریان به خروجی های ولتاژ قابل اندازه گیری استفاده می کنند.
1. محدوده ولتاژ قابل اجرا: 0.4kV تا 66kV.
2. فرکانس شبکه: فرکانس کاری استاندارد 50 هرتز است
3. دمای عملیاتی: -10 درجه سانتیگراد تا +40 درجه سانتیگراد.
4. پایان یک نام: هنگامی که از سمت "L1" نفوذ کرد، دومی "K1" است.
نصب مناسب عملکرد دقیق a را تضمین می کندترانسفورماتور جریان توالی صفر.
نصب نوع انتگرال
برای ترانسفورماتورهای یکپارچه، قبل از نصب کابل، کابل باید از ترانسفورماتور عبور کند.
نوع نصب را باز کنید
مدل های باز را می توان با جدا کردن بدنه ترانسفورماتور و مونتاژ مجدد آن در اطراف هادی روی کابل های موجود نصب کرد.
ترتیب زمین
در برخی از سیستم های اتصال به زمین، کابل ها باید قبل از اتصال به نقطه اتصال از طریق ترانسفورماتور عبور کنند تا از تشخیص صحیح جریان نشتی اطمینان حاصل شود.
تراز مکانیکی
هنگام مونتاژ مجدد ترانسفورماتورهای تقسیم، هر دو نیمه باید به درستی تراز شوند تا از انحراف اندازه گیری جلوگیری شود.
