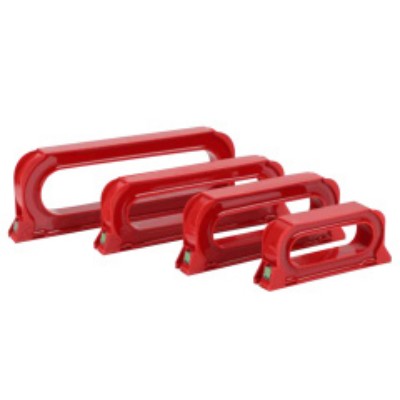

ترانسفورماتور جریان مربعی با کیفیت CTX با ترتیب صفر از Comewill، یک تولید کننده حرفه ای در چین، خریداری کنید.
عملکرد اصلی ترانسفورماتور جریان مربعی CTX بادوام Comewill، گرفتن مولفه توالی صفر جریان است - مجموع جریان های سه فاز، همچنین به عنوان "جریان خط خنثی" در صنعت شناخته می شود، زیرا این بخش از جریان در هادی خنثی سیستم سه فاز جریان می یابد. برای سناریوهای تدارکاتی با الزامات تشخیص خطای زمین، طراحی هدفمند آن حفاظت را دقیق تر می کند و یک انتخاب کلیدی خرید برای اطمینان از پایداری سیستم الکتریکی است.
در استفاده عملی، ترانسفورماتور جریان مربعی توالی صفر نوع CTX در ارتباط با دستگاه های حفاظت رله یا سیستم های سیگنال کار می کند. هنگامی که جریان اتصال زمین با ترتیب صفر در سیستم قدرت رخ می دهد (مانند برق گرفتگی یا نقص نشتی در مدار)، سمت ثانویه ترانسفورماتور بلافاصله جریان توالی صفر متناظر را تولید می کند و باعث ایجاد عملکرد تجهیزات مربوطه در خط ثانویه، مانند قطع منبع تغذیه، صدور سیگنال های هشدار و غیره، برای دستیابی سریع به عملکردهای حفاظت و نظارت می شود. این عملکرد اتصال قابل اعتماد باعث می شود هنگام انتخاب تجهیزات حفاظتی ایمنی، مورد توجه خریدار قرار گیرد.
هنگام نصب، به سادگی آن را روی هادی خنثی سیستم سه فاز قرار دهید تا سیگنالی متناسب با جزء جریان توالی صفر صادر کند. حتی اگر جریان خطا کم باشد، می تواند به طور دقیق عیوب اتصال به زمین را تشخیص دهد، به طور موثری از آسیب تجهیزات به دلیل نقص جلوگیری کرده و خطر برق گرفتگی را به طور قابل توجهی کاهش می دهد. بنابراین، این یک تجهیزات حفاظت ایمنی خریداری شده با فرکانس بالا در سیستم های توزیع برق، مراکز کنترل موتور و سایر دستگاه های الکتریکی است که مستعد خطاهای اتصال به زمین هستند.
اگر نیاز به خرید عمده یا سفارشی سازی برای ترانسفورماتور جریان مربعی با کیفیت CTX نوع CTX دارید یا نیاز به مشاوره فنی دارید، شرکت Welcome (Wenzhou) Electric Co., Ltd. می تواند خدمات حرفه ای یک مرحله ای را برای برآورده کردن کامل نیازهای تدارکاتی پروژه ها در زمینه های مختلف مانند صنعت، تجارت و زیرساخت و حفظ ایمنی برق شما ارائه دهد.
CTX ها ابزارهای ساده و قابل اعتمادی هستند که برای سیستم های الکتریکی سه فاز ساخته شده اند—در اینجا به این دلیل است که آنها در تنظیمات دنیای واقعی بسیار خوب کار می کنند:
جریان نامتعادل و خطاهای زمین را می گیرد: این ترانسفورماتورهای جریان مربعی توالی صفر نوع CTX ساخت چین، جریان نامتعادل را در سیستم های سه فاز اندازه گیری می کنند (که مجموع جریان های سه فاز است). اگر جریان خطا از یک یا چند هادی فاز به زمین نشت کند - خطای زمین چیست - CTX ها بلافاصله آن را تشخیص می دهند.
فوق العاده حساس به جریان های کوچک: حتی قطعات کوچکی از جریان خطای زمین از آنها عبور نمی کند. این برای جلوگیری از شکستن تجهیزات و محافظت از کارگران در برابر شوک الکتریکی حیاتی است.
دقیق می ماند، حتی با تداخل: آنها خوانش دقیقی از مولفه توالی صفر جریان را ارائه می دهند، حتی زمانی که نویز الکتریکی یا تداخل زیادی در سیستم وجود دارد. وقتی همه چیز پر سر و صدا می شود، داده های نادری وجود ندارد.
نصب آسان و بدون توقف: فقط آنها را در اطراف هادی خنثی یک سیستم سه فاز بپیچید. بدون نیاز به قطع مدار یا قطع برق به بار - راه اندازی سریع است و کار را به هم نمی زند.
با فرکانس های مختلف کار می کند: ترانسفورماتور جریان مربعی توالی صفر نوع CTX از 50 هرتز تا 400 هرتز کار می کند و اکثر تنظیمات الکتریکی رایج را پوشش می دهد. خواه یک سیستم صنعتی استاندارد باشد یا چیزی تخصصی تر، آنها دقیقاً در آن جا می شوند.
سیستم شما را سنگین نمی کند: بار کمی دارند، بنابراین فشار اضافی به مدار اضافه نمی کنند. و دقت سایر ابزارهای اندازه گیری مورد استفاده شما را از بین نمی برند.
در مجموع، CTX ها اسب های کاری قابل اعتماد و دقیقی هستند. آنها برای محافظت از سیستم های الکتریکی در برابر خطاهای زمین، ایمن نگه داشتن افراد و تجهیزات کلیدی هستند - بنابراین برای حفاظت الکتریکی صنعتی و تجاری مورد استفاده قرار می گیرند.
| پارامترهای الکتریکی | پارامترهای مکانیکی | ||
| فرکانس | 50 تا 400 هرتز | پوسته | ABS (گرید بازدارنده اشتعال 94-V0) |
| ورودی رتبه بندی شده | 10 میلی آمپر تا 5 آمپر | بابین | PBT |
| محدوده اندازه گیری | 10% در ~ 130% در | هسته آهنی | فولاد نیکل / نانو کریستال |
| خروجی رتبه بندی شده | 0~1v (A یا) 0~0.25mA | ساختار داخلی | ریخته گری رزین اپوکسی سازگار با محیط زیست |
| اختلاف نسبت | ≤±0.1٪ | طرح ساخت و ساز | ثابت کردن پیچ |
| اختلاف فاز | ≤±10 | دمای کاری | -25℃~ +75℃ |
| قدرت دی الکتریک | 2.5KV/1mA/1min | رطوبت محیط | ≤85% |
| مقاومت عایق | DC500V/1000MΩ/min | روش سیم کشی | نوع ترمینال / سیم پیچ خورده محافظ 1.5 متر |

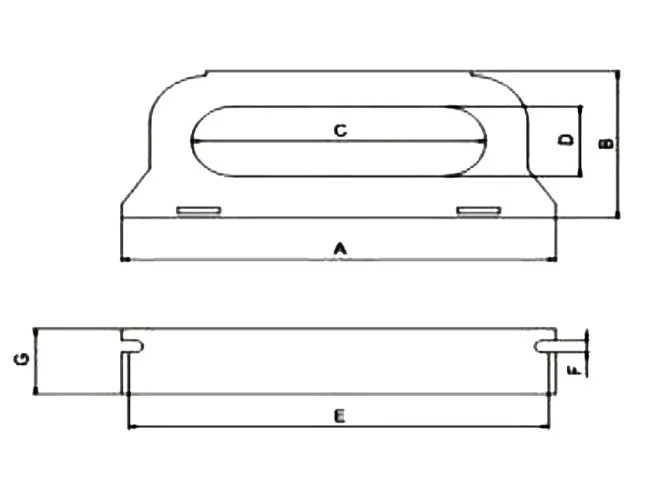

ابعاد مکانیکی (فقط برای مرجع)
| مشخصات مدل | ابعاد | |||||||
| جریان مرجع | A | B | C | D | E | F | G | |
| CTX-1025 | ≤100A | 155 | 63 | 105 | 30 | 148 | 5 | 28 |
| CTX-1432 | ≤225A | 205 | 75 | 145 | 35 | 198 | 5 | 28 |
| CTX-1832 | ≤400A | 245 | 75 | 184 | 35 | 238 | 5 | 28 |
| CTX-2245 | ≤630A | 295 | 95 | 229 | 50 | 288 | 5 | 28 |
| CTX-2645 | ≤1250A | 388 | 110 | 318 | 60 | 381 | 6 | 29 |
