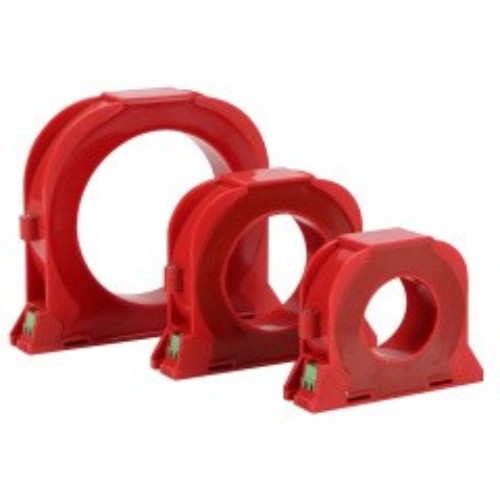

در عملکرد سیستم قدرت ما، هنگامی که جریان زمینی توالی صفر رخ داد، ترانسفورماتور جریان CTK نوع مربع صفر با کیفیت بالا کارخانه Comewill می تواند به طور یکپارچه با دستگاه های حفاظت رله و سیستم های سیگنال همکاری کند، عملکرد اجزای دستگاه را به طور پایدار تحریک کند، و عملکردهای حفاظت و نظارت را اجرا کند. ویژگی عدم انتخاب تجهیزات و اتصال پایدار آن به خریداران اجازه می دهد از نگرانی در مورد مسائل سازگاری خودداری کنند، که این نیز یکی از دلایل اصلی محبوبیت آن در خرید است.
اگر یک تصادف برق گرفتگی یا خطای نشتی در مدار رخ دهد، سمت ثانویه ترانسفورماتور بلافاصله پاسخ داده و جریان توالی صفر را تولید می کند. در این مرحله، دستگاه های متصل به خط ثانویه به سرعت مکانیسم حفاظت را فعال می کنند - یا به طور خودکار برق را قطع می کنند تا از گسترش خطا جلوگیری شود. یا فوراً یک سیگنال هشدار صادر کنید تا به کارکنان یادآوری شود که آن را به موقع انجام دهند، خطرات ایمنی سیستم الکتریکی را به حداقل برسانید و همچنین از ایمنی شخصی پرسنل در محل محافظت کنید.

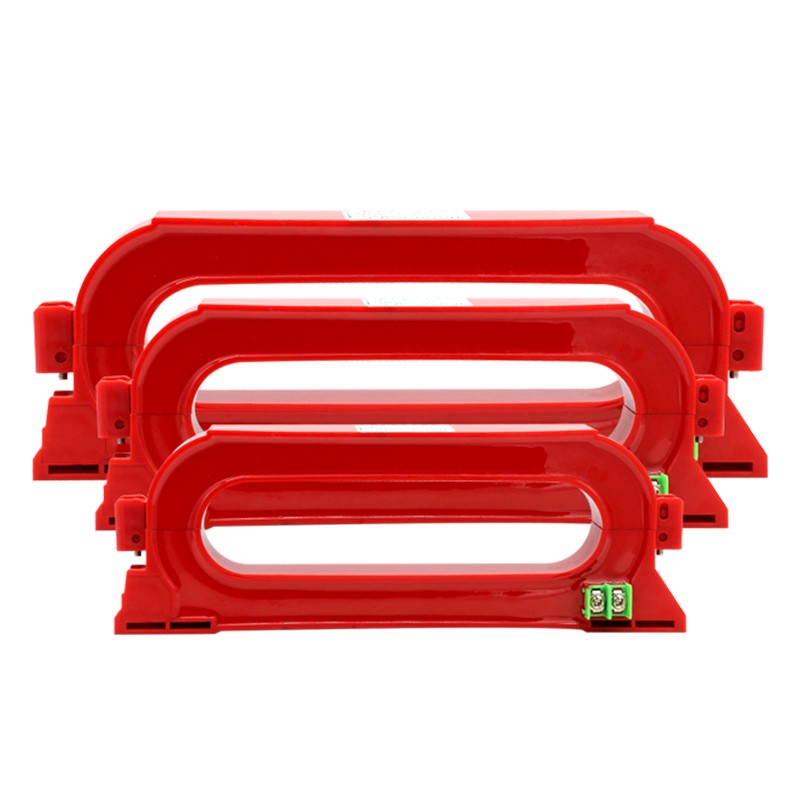

برای پروژههای تدارکاتی با الزامات حفاظت ایمنی الکتریکی، این ترانسفورماتور جریان بدون توالی مربع نوع CTK قابل اعتماد، بادوام و دارای اثرات حفاظتی مستقیم است که آن را به انتخابی با کیفیت بالا برای افزایش سطح ایمنی کل سیستم قدرت تبدیل میکند. اگر به خرید انبوه نیاز دارید یا پارامترهای سفارشی یا نیازهای مشاوره فنی دارید، Welcome (Wenzhou) Electric Co., Ltd. می تواند خدمات حرفه ای یک مرحله ای را ارائه دهد. چه اتصال فرآیند خرید و چه پشتیبانی فنی بعدی، ما می توانیم به شما کمک کنیم تا آن را به درستی حل کنید و نیازهای تدارکات در زمینه های مختلف را به طور کامل برآورده کنید.
CTK ها دستگاه های محکم و قابل اعتمادی هستند که برای سیستم های الکتریکی سه فاز ساخته شده اند – در اینجا چیزی است که آنها را در استفاده در دنیای واقعی متمایز می کند:
جریان نامتعادل و خطاهای زمین را می گیرد: ترانسفورماتور جریان بدون توالی مربع نوع CTK برای اندازه گیری جریان نامتعادل در تنظیمات سه فاز (که مجموع جریان های سه فاز است) ساخته شده است. این بدان معنی است که آنها می توانند خطاهای زمین را شناسایی کنند، که زمانی اتفاق می افتد که جریان خطا از یک یا چند هادی فاز به زمین نشت می کند.
بسیار حساس: حتی مقدار کمی از جریان خطای زمین از کنار آنها نمی لغزد. این برای محافظت از تجهیزات در برابر آسیب و ایمن نگه داشتن کارگران از شوک الکتریکی بسیار مهم است. دقت مداوم: آنها خوانش دقیق مولفه توالی صفر جریان را ارائه می دهند، حتی زمانی که نویز الکتریکی یا تداخل زیادی در سیستم وجود دارد.
نصب آسان و بدون مزاحمت: شما فقط آنها را در اطراف هادی خنثی یک سیستم سه فاز نصب می کنید - بدون نیاز به قطع مدار یا قطع برق به بار. راه اندازی ساده است و عملیات را مختل نمی کند.
در فرکانسهای مختلف کار میکند: برای کارکردن از 50 هرتز تا 400 هرتز (محدوده متداول برای اکثر برنامهها)، ترانسفورماتور جریان با ترتیب صفر مربعی نوع CTK به اندازه کافی انعطافپذیر است تا با انواع تنظیمات الکتریکی سازگار باشد.
بار کم بر روی سیستم: فشار اضافی بر مدار وارد نمی کنند و دقت سایر دستگاه های اندازه گیری در سیستم را از بین نمی برند.
در مجموع، ترانسفورماتورهای جریان با ترتیب صفر مربعی نوع CTK ابزارهای قابل اعتماد و دقیقی هستند که نقش کلیدی در محافظت از سیستم های الکتریکی در برابر خطاهای زمین ایفا می کنند. آنها هم افراد و هم تجهیزات را ایمن نگه میدارند و آنها را به انتخابی مناسب برای نیازهای حفاظت الکتریکی صنعتی و تجاری تبدیل میکنند.
| پارامترهای الکتریکی | پارامترهای مکانیکی | ||
| فرکانس | 50 تا 400 هرتز | پوسته | ABS (گرید بازدارنده اشتعال 94-V0) |
| ورودی رتبه بندی شده | 10 میلی آمپر تا 5 آمپر | بابین | PBT |
| محدوده اندازه گیری | 10% در ~ 130% در | هسته آهنی | فولاد نیکل / نانو کریستال |
| خروجی رتبه بندی شده | 0~1v (A یا) 0~0.25mA | ساختار داخلی | ریخته گری رزین اپوکسی سازگار با محیط زیست |
| اختلاف نسبت | ≤±0.1٪ | طرح ساخت و ساز | ثابت کردن پیچ |
| اختلاف فاز | ≤±10 | دمای کاری | -25℃~ +75℃ |
| قدرت دی الکتریک | 2.5KV/1mA/1min | رطوبت محیط | ≤85% |
| مقاومت عایق | DC500V/1000MΩ/min | روش سیم کشی | نوع ترمینال / سیم پیچ خورده محافظ 1.5 متر |

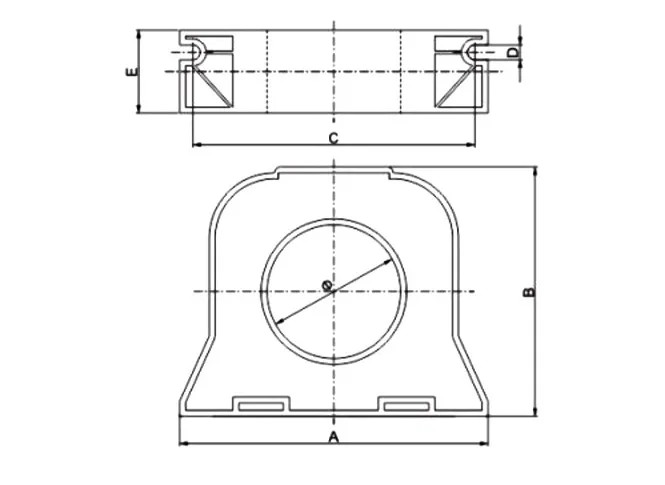

ابعاد مکانیکی (فقط برای مرجع)
| مشخصات مدل | ابعاد | ||||||
| جریان مرجع | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
