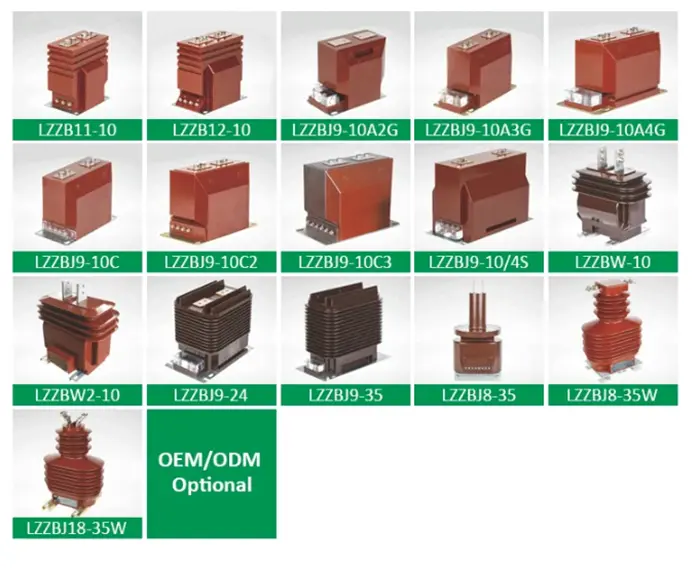

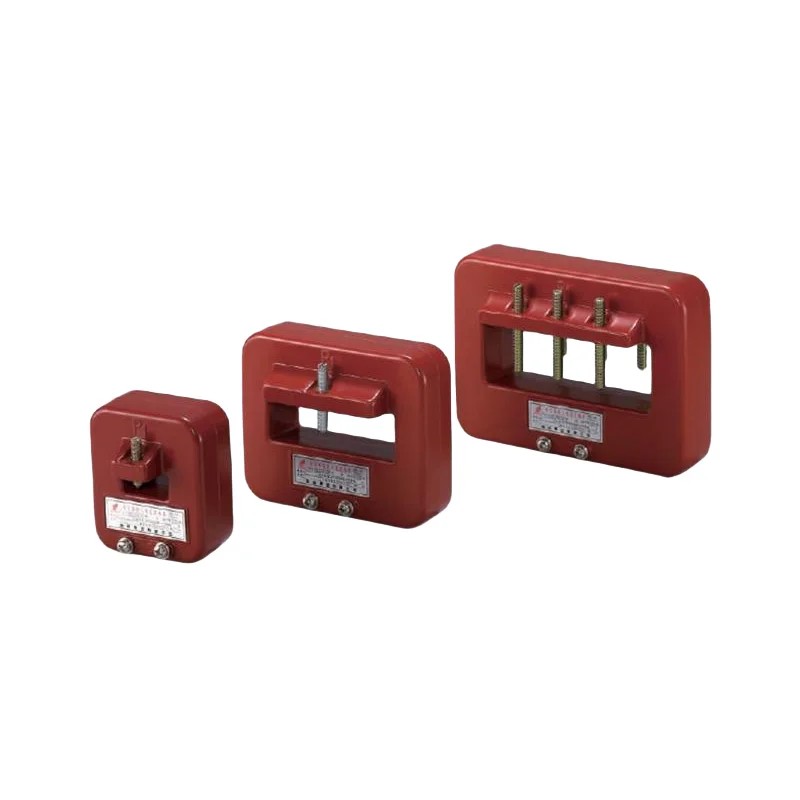

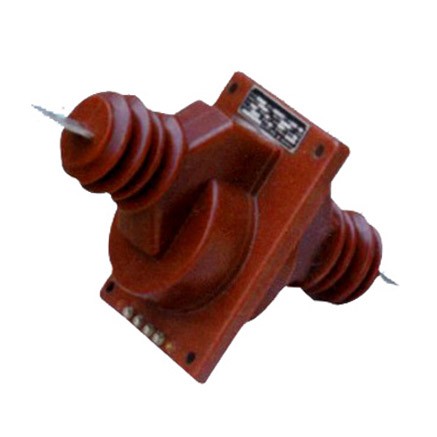

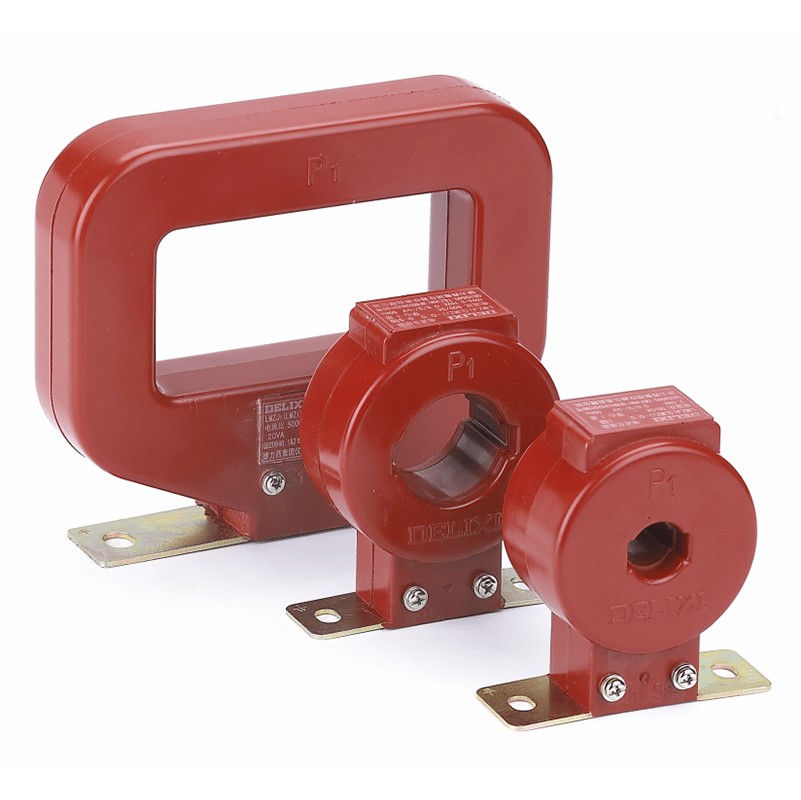

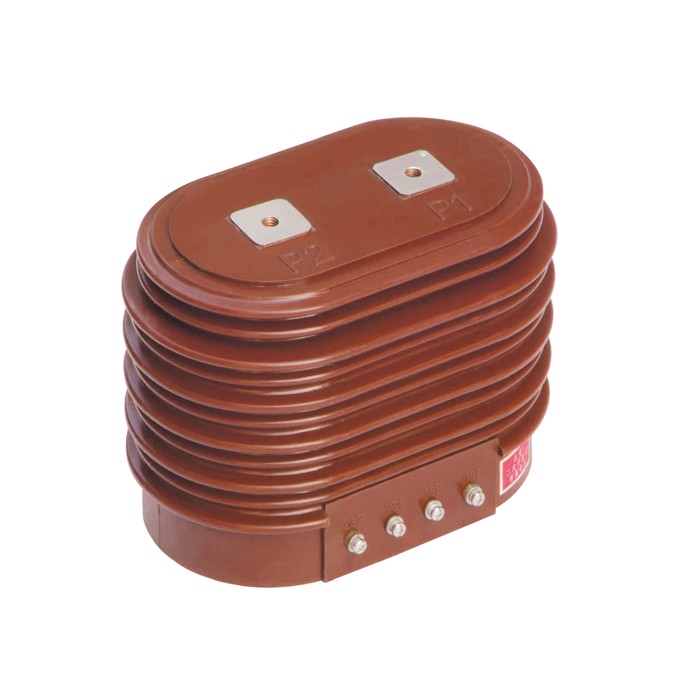

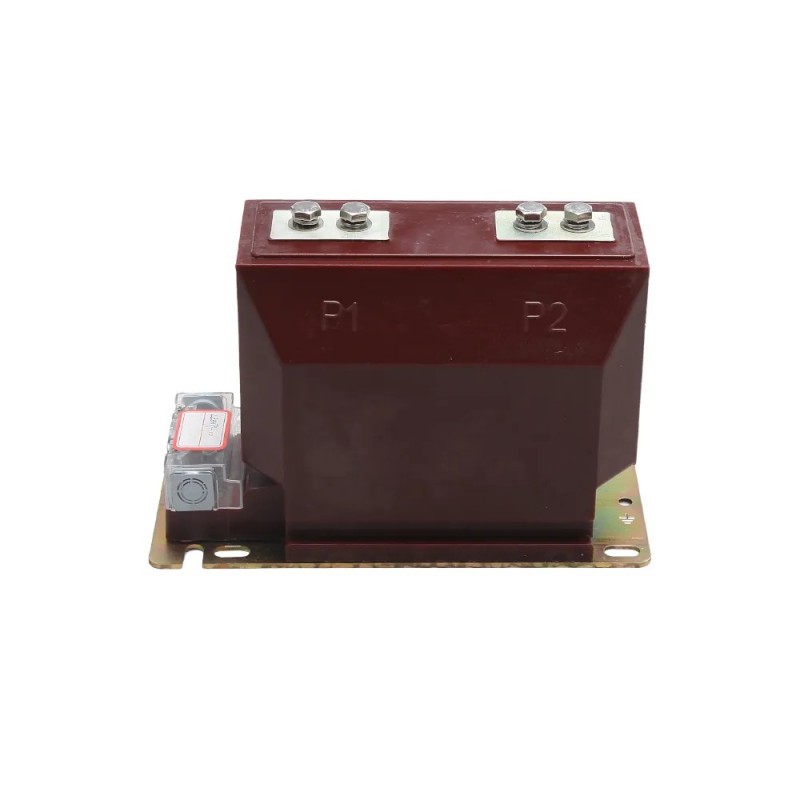

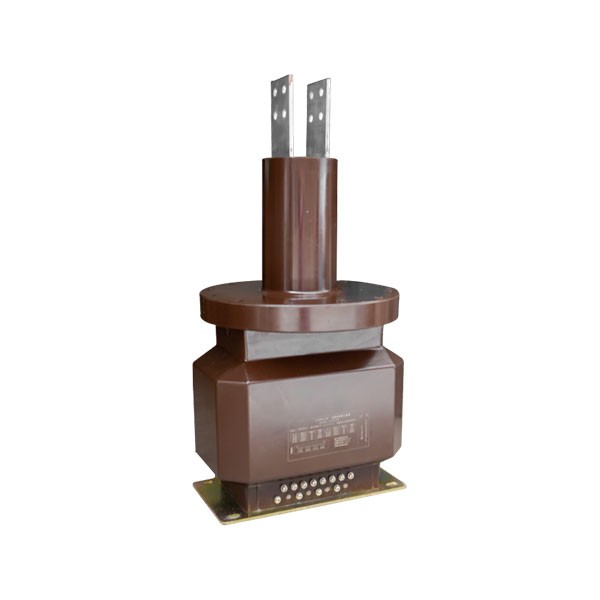

کام ویل، تولید کننده و تامین کننده قابل اعتماد دستگاه های اندازه گیری و حفاظت الکتریکی در چین، ارائه می دهدترانسفورماتور جریان داخلی 0.72-40.5kV (CTs)برای کاربردهای صنعتی، تجاری و کاربردی.
ترانسفورماتور جریان داخلی 0.72-40.5kVبر اساس القای الکترومغناطیسی عمل میکند و جریانهای اولیه بالا را به جریانهای ثانویه پایینتر و قابل اندازهگیری تبدیل میکند تا اندازهگیری و حفاظت دقیق را فراهم کند.
1. القای الکترومغناطیسی: جریان متناوب از طریق هادی اولیه یک میدان مغناطیسی در هسته آهنی ایجاد میکند و جریانی متناسب را در سیمپیچ ثانویه القا میکند (به عنوان مثال، نسبت 1000:1).
2. جداسازی سیگنال: جریان ثانویه (معمولاً 5A یا 1A) از مدار اولیه ولتاژ بالا جدا می شود و ایمنی را برای پرسنل و تجهیزات تضمین می کند.
3. کنترل دقت: مواد با رسانایی مغناطیسی بالا، مانند ورق های فولادی سیلیکونی یا آلیاژهای نانو کریستالی، تلفات پسماند را به حداقل می رساند، به دقت تا سطح 0.2 (خطا 0.2 ±٪)، مطابق با استانداردهای IEC 60044-1.
1. CT الکترومغناطیسی
ویژگی ها: هسته آهنی با سیم پیچ، مقرون به صرفه، بسیار پایدار.
کاربردها: سیستم های توزیع زیر 10 کیلو ولت، به عنوان مثال، اندازه گیری برق صنعتی یا تجاری.
پارامترها مثال: نسبت جریان نامی 200/5A، امپدانس بار 2.5 Ω (GB/T 20840.2-2014).
2. سی تی الکترونیکی
ویژگی ها: از عناصر هال یا حسگرهای فیبر نوری، باند فرکانس وسیع (0.1 هرتز تا 1 مگاهرتز)، مقاومت EMI قوی استفاده می کند.
کاربردها: تولید انرژی جدید، سیستم های کششی راه آهن با سرعت بالا.
3. کویل روگوفسکی
ویژگی ها: طراحی بدون هسته، خطی بودن بالا، مناسب برای اندازه گیری جریان گذرا.
پارامترها مثال: سیگنال خروجی 0.333V/kA، خطای خطی <±0.1٪ (IEEE C57.13-2016).
اندازه گیری برق
کنتورهای صنعتی یا تجاری با دقت بالا، معمولاً به دقت 0.5S (±0.5٪) به دنبال DL/T 725-2013 نیاز دارند.
حفاظت رله
حفاظت بیش از حد جریان یا دیفرانسیل؛ CT ها باید محدودیت های خطای خاصی را داشته باشند (به عنوان مثال، 5P20، خطای ≤5٪ در جریان نامی 20×).
نظارت صنعتی
کاربردهای با فرکانس بالا یا سرعت بالا (به عنوان مثال، کارخانه های فولاد، کوره های القایی) به CT های الکترونیکی با پاسخ فرکانسی > 10 کیلوهرتز نیاز دارند.
جریان نامی: 1.2-1.5× جریان بار را برای حفاظت بهینه انتخاب کنید.
سطح دقت: از 0.2 برای اندازه گیری CT استفاده کنید. 5P/10P برای CT های حفاظتی.
اجتناب از مدار باز در ثانویه: می تواند ولتاژ kV خطرناک ایجاد کند.
بررسی عایق: به طور منظم بررسی کنید که آیا مقاومت عایقترانسفورماتور جریان داخلی 0.72-40.5kV≥1MΩ است.
تطبیق سناریو: نوع CT (الکترومغناطیسی، الکترونیکی، Rogowski) را بر اساس نیازهای برنامه، دقت، هزینه و قابلیت اطمینان انتخاب کنید.
