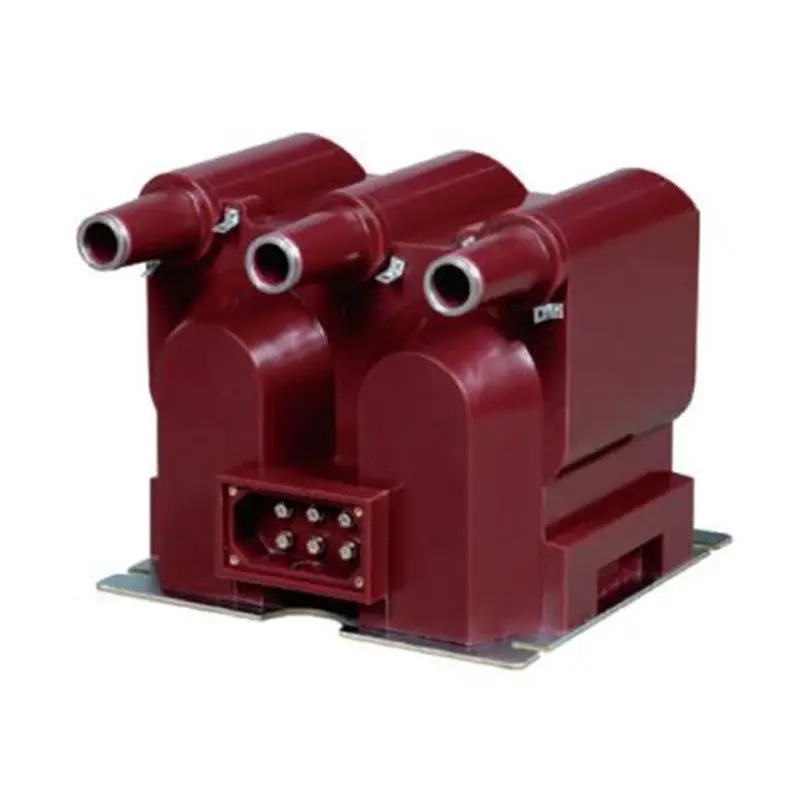

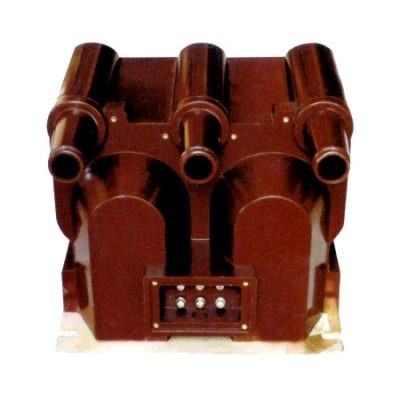

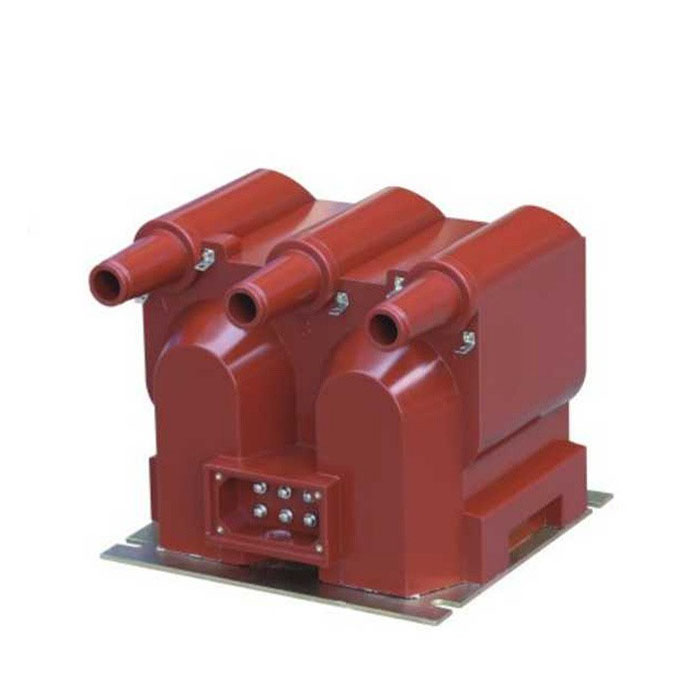

به عنوان سازنده حرفه ای در چین، Comewill مایل است ترانسفورماتور ولتاژ JSZV12-10R با کیفیت بالا را به شما ارائه دهد. فراتر از سازگاری ساختاری، ترانسفورماتور در ایمنی عملیاتی و تداوم برتری دارد. یکی از ویژگی های برجسته طراحی فیوز قابل تعویض گرم آن است - سیم پیچ های اولیه فازهای A، B و C با فیوزهای حفاظتی اتصال کوتاه یکپارچه شده اند که می توانند از طریق ترمینال ثانویه بدون وقفه در عملکرد سیستم جایگزین شوند.
JSZV12-10R برای سازگاری با شرایط مختلف در محل طراحی شده است. این سیم کشی استاندارد از نوع سیم کشی سه فاز "V" پشتیبانی می کند و می تواند به راحتی در دو واحد تک فاز مستقل جدا شود و انعطاف پذیری را برای نصب و طراحی سیستم ارائه می دهد.
ترانسفورماتور ولتاژ JSZV12-10R برای پاسخگویی به نیازهای سختگیرانه سیستم های قدرت داخلی 10 کیلوولت ساخته شده است و دقت اندازه گیری را با قابلیت اطمینان عملیاتی ترکیب می کند.

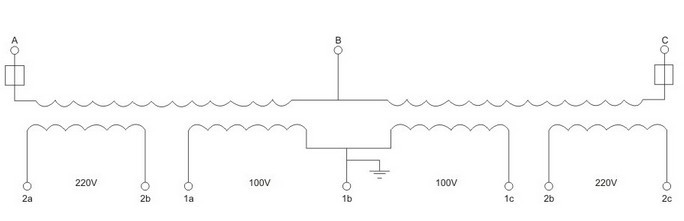

1. عملکرد خروجی دوگانه ثانویه:
خروجی 100 ولت: برای اندازه گیری ولتاژ با دقت بالا و اندازه گیری انرژی طراحی شده است.
خروجی 220 ولت: به عنوان منبع تغذیه کمکی قابل اعتماد برای مکانیسم های کنترل عمل می کند و نیاز به اجزای برق اضافی را کاهش می دهد.
2. عایق و دوام برتر:
کاملاً با رزین اپوکسی درجه بالا مهر و موم شده است که مقاومت فوق العاده ای در برابر رطوبت، استحکام عایق و محافظت در برابر پیری ارائه می دهد - ایده آل برای محیط های داخلی پیچیده یا با رطوبت بالا.
ساخته شده با هسته های ورق فولادی سیلیکونی نورد سرد با کیفیت بالا برای اطمینان از تلفات کم و عملکرد پایدار.
3. حفاظت ایمنی جامع:
فیوزهای تعبیه شده روی تمام سیمپیچهای اولیه، حفاظت قوی در برابر اتصال کوتاه ایجاد میکنند.
تعویض فیوز ساده است و نیازی به خاموش شدن سیستم ندارد و حداکثر زمان کار را تضمین می کند.

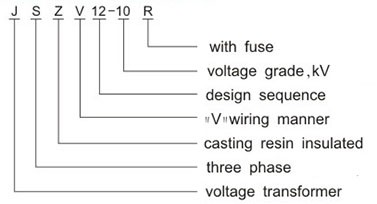

| کد | معنی | توضیحات |
| J | ترانسفورماتور ولتاژ | دسته تجهیزات را برای شناسایی فوری مشخص می کند. |
| S | سه فاز | طراحی شده برای سیستم های قدرت سه فاز برای برآوردن نیازهای اندازه گیری و حفاظت چند مداری. |
| Z | عایق ریخته گری رزین اپوکسی | برای افزایش مقاومت در برابر رطوبت و دوام، فرآیند عایق کاری کاملاً ریخته گری را نشان می دهد. |
| V | سیم کشی نوع V | پیکربندی سیم کشی را نشان می دهد و انعطاف پذیری نصب را فراهم می کند. |
| 12-10 | طراحی و رتبه بندی ولتاژ | 12 سری طراحی است. 10 نشان دهنده ولتاژ نامی (10kV) است که دقیقاً با نیازهای سیستم مطابقت دارد. |
| R | با فیوز | نشان دهنده حفاظت یکپارچه اتصال کوتاه برای افزایش ایمنی عملیاتی است. |
برای اطمینان از پایداری و قابلیت اطمینان طولانی مدت، ترانسفورماتور ولتاژ JSZV12-10R برای عملکرد در پارامترهای محیطی زیر طراحی شده است. Comewill به عنوان یک کارخانه حرفه ای با تخصص تولید عمیق، همچنین می تواند سازگاری های سفارشی را برای شرایط غیر استاندارد ارائه دهد.
محدوده دما: -5 تا +40 درجه سانتیگراد
ارتفاع: ≤ 1000 متر (راه حل های سفارشی موجود برای نصب در ارتفاع بالا)
رطوبت نسبی: ≤ 80%
محیط اطراف: عاری از گازهای خورنده، بخار، یا گرد و غبار رسانا (به عنوان مثال، کربن یا پودر فلز)
لرزش و ضربه: محل نصب باید عاری از ارتعاشات شدید یا ضربه های مکانیکی باشد.
شکل 1: داده های فنی ترانسفورماتور ولتاژ برای اندازه گیری
| تایپ کنید | نسبت ولتاژ نامی (V) | کلاس دقت و خروجی نامی (VA) | حداکثر خروجی (VA) | سطح عایق نامی (کیلو ولت) | |
|
|
|||||
| کلاس 0.2 | کلاس 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
75/12/42 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 75/12/42 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
| تایپ کنید | نسبت ولتاژ نامی (V) | کلاس دقت و خروجی نامی (VA) | حداکثر خروجی (VA) | سطح عایق نامی (کیلو ولت) | |
|
|
|||||
| کلاس 0.2 | کلاس 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
75/12/42 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 75/12/42 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
فرم 2: قدرت عملیاتی قطع کننده مدار ترانسفورماتور دالای ولتاژ فنی
| تایپ کنید | ولتاژ نامی (V) | خروجی درجه بندی شده کلاس دقت (VA) | حداکثر توان خروجی کوتاه مدت (VA) | سطح عایق نامی (کیلو ولت) |
| JSZV12-10R | 10/0.1/0.22 | 0.2 30 | 600 | 75/12/42 |
| JSZV12-10R | 10/0.1/0.1 | 0.2 20 | 2×400 | 75/12/42 |
| JSZV12-6R | 6/0.1/0.1 | 7.2/32/60 | ||
| JSZV12-3R | 3/0.1/0.1 | 0.2 20 | 3.6/25/40 | |
| JSZV12-10R | 10/0.1 | 0.2 20 | 500 | 75/12/42 |
| JSZV12-6R | 6/0.1 | 7.2/32/60 |
نکات: برای منبع تغذیه عملکرد قطع کننده مدار، ولتاژ تحمل نباید از 15٪ تجاوز کند.
