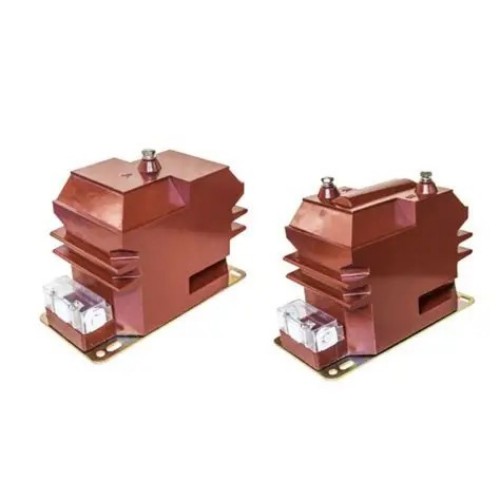

ترانسفورماتور ولتاژ JDZ10-3/6/10A با کیفیت بالا توسط سازنده چینی Comewill ارائه می شود. این برای کاربردهای حیاتی مهندسی شده است، آنها عملکرد قابل اعتمادی را برای اندازه گیری ولتاژ، اندازه گیری انرژی، نظارت بر زمان واقعی و حفاظت رله در سیستم های قدرت ولتاژ متوسط ارائه می دهند.
سری JDZ10 برای تطبیق سطوح ولتاژ 3 کیلو ولت، 6 کیلو ولت و 10 کیلو ولت طراحی شده است، با هر دو فرکانس 50 هرتز و 60 هرتز سازگار است و آنها را با شرایط کاری ولتاژ متوسط مختلف سازگار می کند. این ترانسفورماتورها که مطابق با استانداردهای IEC 186 و GB1207-2006 ساخته شده اند، پایه ای پایدار و قابل اعتماد برای اندازه گیری و حفاظت سیستم فراهم می کنند. Comewill به عنوان یک کارخانه قابل اعتماد مستقر در چین، تضمین می کند که هر واحد معیارهای کیفیت دقیق را رعایت می کند.

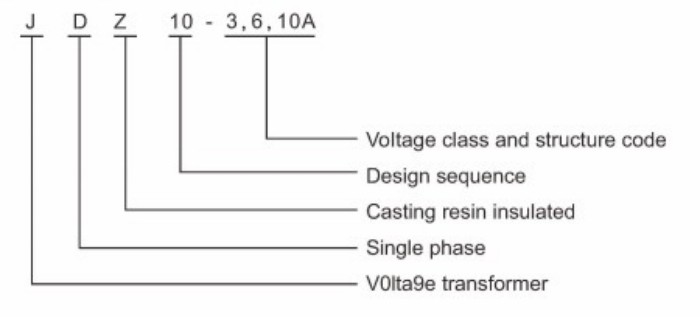

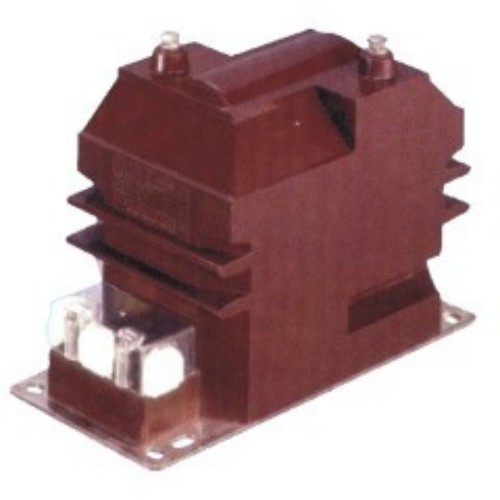

نامگذاری مدل ترانسفورماتورهای ولتاژ RZL-10 و JDZ10-3/6/10 Comewill به وضوح ویژگی های اصلی دستگاه را مشخص می کند:
J: ترانسفورماتور ولتاژ - دسته تجهیزات را مشخص می کند.
D: تک فاز – مناسب برای کاربردهای سیستم قدرت تک فاز.
Z: عایق ریخته گری رزین اپوکسی - عملکرد و دوام عایق را افزایش می دهد.
3، 6، 10: سطوح ولتاژ - سازگاری با سیستم های 3kV، 6kV و 10kV را مشخص می کند.
ترانسفورماتورها از پیکربندی سیم کشی تک فاز و سه فاز پشتیبانی می کنند و انعطاف پذیری را برای نیازهای مختلف نصب فراهم می کنند.

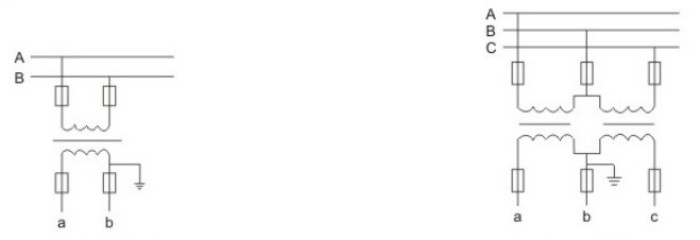

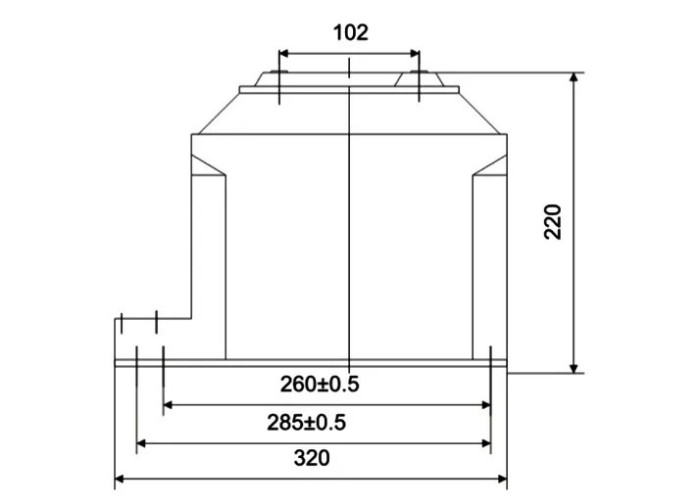

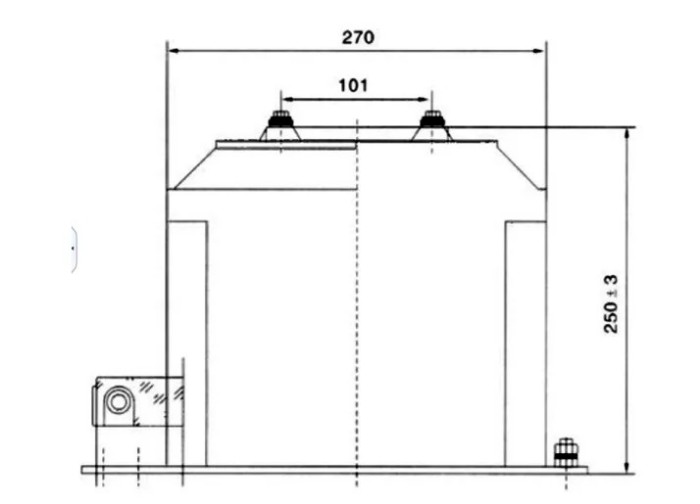

نمودار سیم کشی خط تک فاز
نمودار سیم کشی خط سه فاز
نمودار پیچی خط تک فاز دیاگرام پیچی خط سه فاز
برای اطمینان از عملکرد بهینه و عمر طولانی تر، شرایط عملیاتی زیر برای ترانسفورماتور ولتاژ Comewill JDZ10-3/6/10A توصیه می شود:
ارتفاع: مناسب برای نصب تا ارتفاع 3000 متری از سطح دریا، با عملکرد پایدار در مناطق مرتفع بدون تغییرات خاص.
دمای محیط: محدوده دمای عملیاتی -5 تا +40 درجه سانتیگراد برای جلوگیری از تخریب عایق و انحراف دقت.
رطوبت نسبی: حداکثر 65٪ در 20 درجه سانتیگراد برای جلوگیری از پیری اجزای داخلی ناشی از رطوبت.
سطح آلودگی: برای محیطهای آلودگی کلاس II طراحی شده است که میتواند آلودگیهای جزئی داخلی یا خارجی را مدیریت کند.
محیط نصب: برای محافظت از پوشش و سیم پیچ های داخلی باید عاری از گازهای خورنده باشد.
اگر محیط نصب در انتهای شما خاص است (مانند رطوبت بالا و گازهای خورنده)، می توانید از قبل برای سفارشی کردن یک طرح سازگاری ارتباط برقرار کنید!
ترانسفورماتور ولتاژ JDZ10-3/6/10A مطابق با استانداردهای GB20840.3-2013 و GB20840.1-2010 ساخته شده است و از انطباق کامل با الزامات ملی اطمینان حاصل می کند. مشخصات کلیدی عبارتند از:
ضریب توان بار: cos Φ = 0.8 (تاخیر)، تراز با مشخصات مدار ثانویه معمولی.
فاصله خزش: طراحی شده برای آلودگی سطح II، به حداقل رساندن خطرات فلاش عایق.
عملکرد: اندازه گیری و پاسخ حفاظتی پایدار در شرایط عملیاتی استاندارد.
| تایپ کنید | نسبت ولتاژ نامی (V) | فرکانس (هرتز) | کلاس دقت و خروجی رتبه بندی شده (VA) | LimitOutput (VA) | سطح عایق رتبه ای (کیلو ولت) | تذکر دهید | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3.6/25/40 | همان RZL10 |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7.2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 75/12/42 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3.6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7.2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 75/12/42 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3.6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7.2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 75/12/42 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3.6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7.2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 75/12/42 | ||
1. ویژگی های کلیدی این ترانسفورماتور ولتاژ JDZ10-3/6/10A چیست؟
عایق ریخته گری رزین اپوکسی، کاملا آب بندی شده، طراحی تک فاز، اندازه فشرده و دوام بالا.
2. چه سطوح ولتاژ و فرکانس هایی پشتیبانی می شوند؟
3 کیلو ولت، 6 کیلو ولت و 10 کیلو ولت، سازگار با سیستم های 50 هرتز یا 60 هرتز.
3. با چه استانداردهایی مطابقت دارد؟
IEC 186 و GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).
4. شرایط عملیاتی مورد نیاز چیست؟
ارتفاع ≤3000 متر، دما -5 درجه سانتیگراد تا +40 درجه سانتیگراد، رطوبت ≤65٪ در 20 درجه سانتیگراد، سطح آلودگی کلاس II، بدون گازهای خورنده.
5. آیا می توان آن را برای محیط های خاص سفارشی کرد؟
بله، Comewill سفارشی سازی را برای رطوبت بالا یا شرایط خورنده ارائه می دهد.
6. حروف مدل به چه معناست؟
J = ترانسفورماتور ولتاژ، D = تک فاز، Z = عایق ریختگی رزین اپوکسی، 3/6/10 = سطح ولتاژ.
7. چه کلاس های دقت موجود است؟
0.2، 0.5، 1 و 6P، با خروجی های نامی از 15 VA تا 90 VA.
