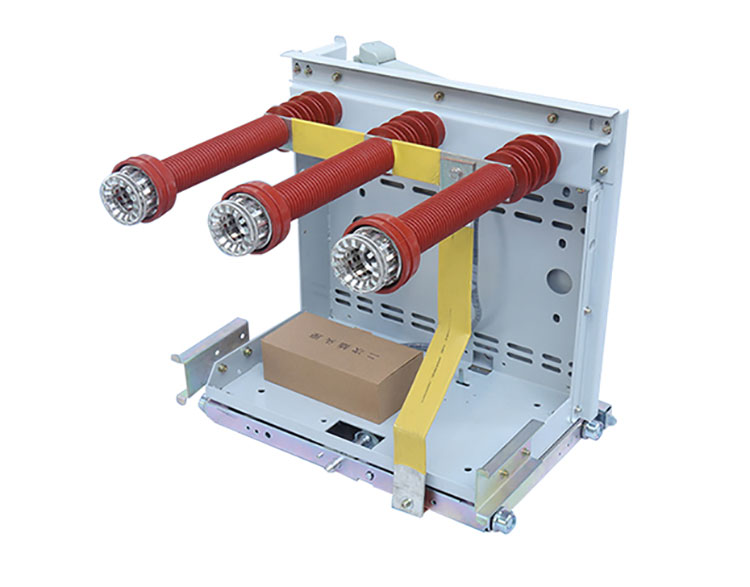

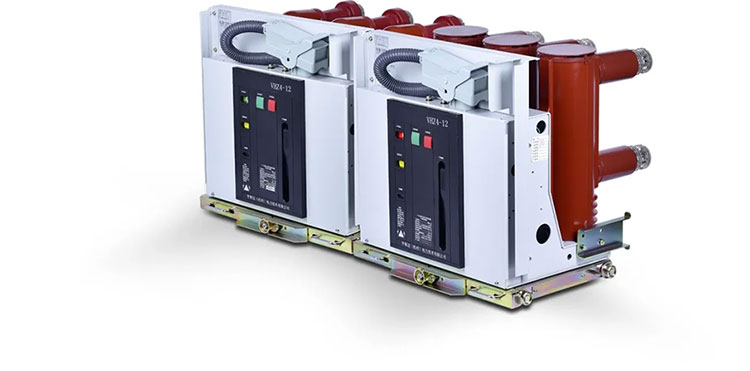

کام ویل، تولید کننده و تامین کننده چین، کیفیت را ارائه می دهدمدار شکن خلاء فضای بازکه جریان های خطا را با استفاده از یک محفظه خاموش کننده قوس خلاء و مکانیزم عمل فنر یا الکترومغناطیسی قطع می کند. با ساختار فشرده، قطع سریع قوس و سازگاری محیطی قوی، این قطع کننده ها به طور گسترده در شبکه های الکتریکی در فضای باز با ولتاژ نامی معمولاً از 5 کیلو ولت تا 40.5 کیلو ولت نصب می شوند.

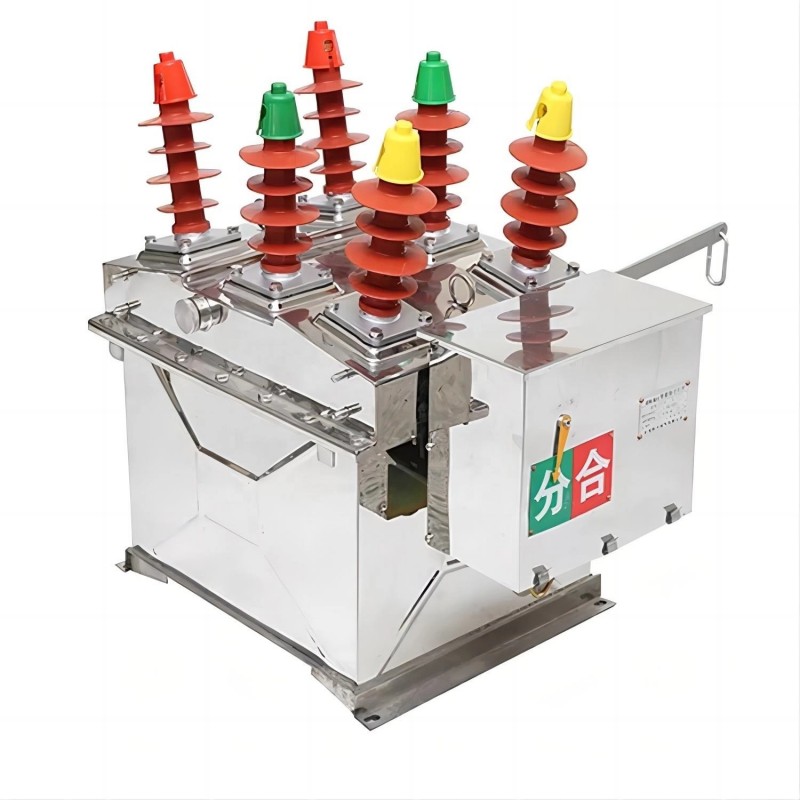

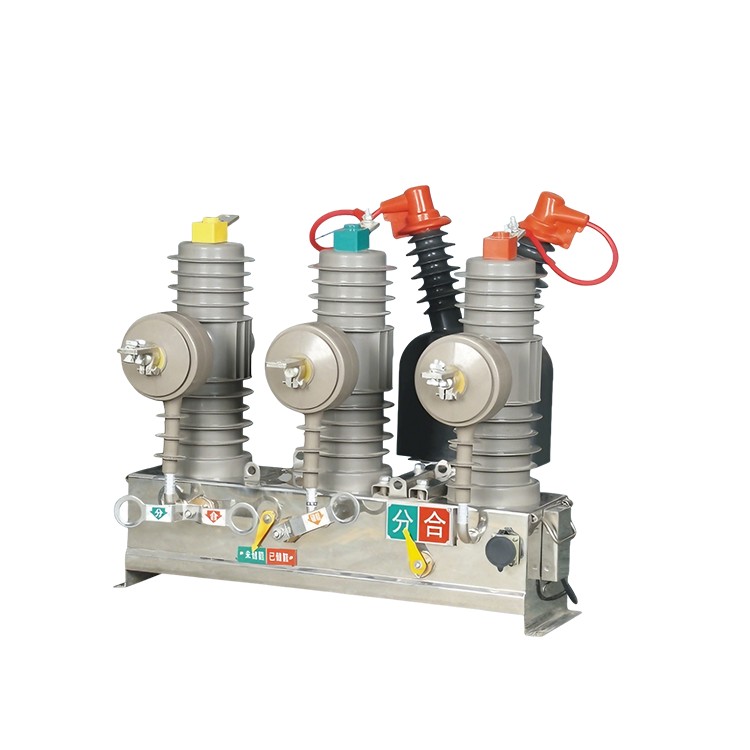

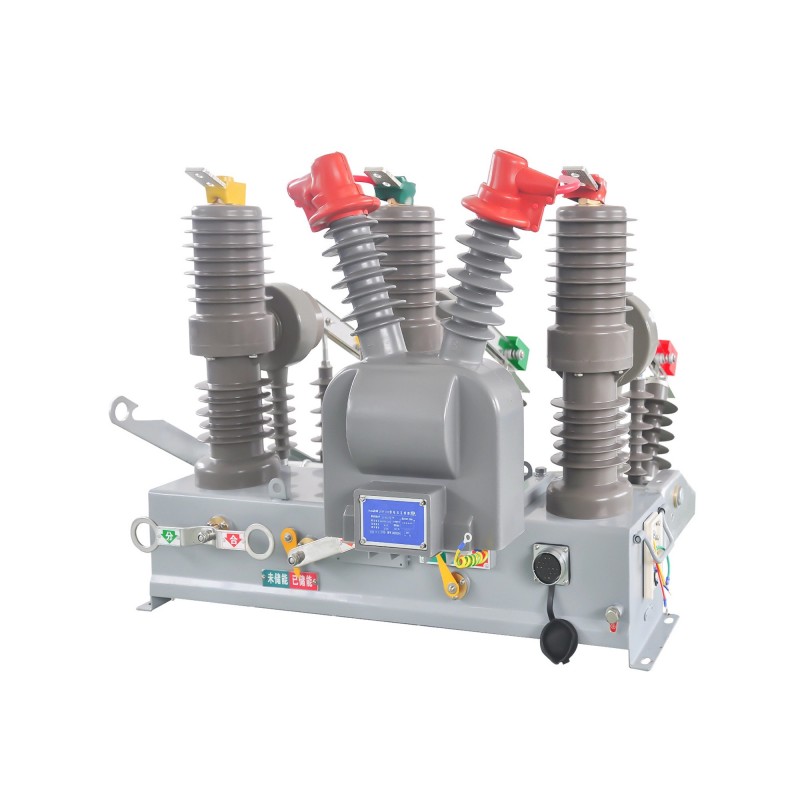

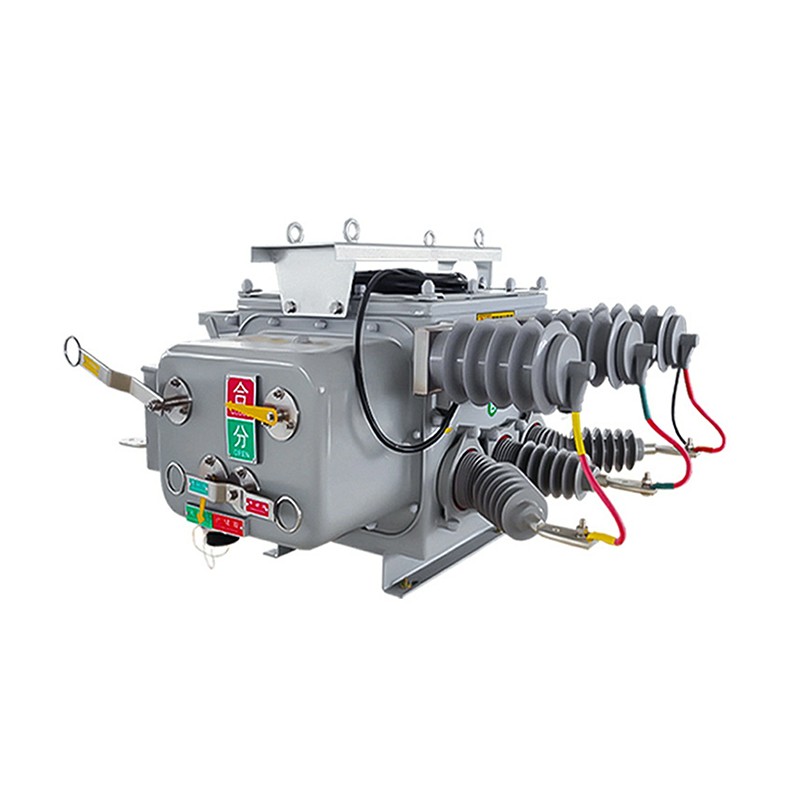

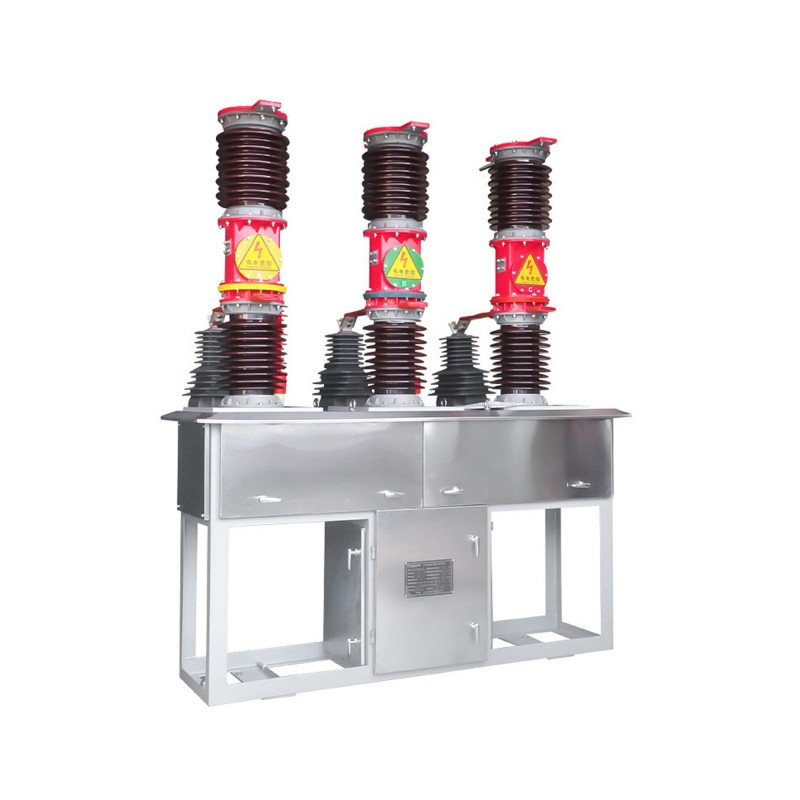

یک مدار شکن خلاء فضای باز برای نصب در محیط های توزیع برق در هوای آزاد طراحی شده است. از یک قطع کننده خلاء به عنوان رسانه خاموش کننده قوس استفاده می کند و از طریق یک فنر یا مکانیزم الکترومغناطیسی برای باز و بسته کردن مدار الکتریکی عمل می کند.
هنگامی که یک خطا رخ می دهد، کنتاکت ها در داخل محفظه خلاء جدا می شوند و یک قوس الکتریکی تشکیل می شود. از آنجا که محیط تحت خلاء زیاد است، قوس به سرعت خاموش می شود و جریان به طور ایمن قطع می شود. این بریکرها معمولاً در پست های فضای باز، سیستم های توزیع روی قطب و زیرساخت های شبکه استفاده می شوند.
عملیات یکمدار شکن خلاء فضای بازعمدتاً شامل دو بخش است: قطع کننده خلاء و مکانیسم عملکرد.
قطع قوس خلاء
هنگامی که شکن باز می شود، یک قوس بین کنتاکت های جداکننده تشکیل می شود. در محفظه خلاء، قوس به سرعت از بین می رود زیرا تقریباً هیچ ذره گازی برای حفظ آن وجود ندارد.
مکانیسم ذخیره انرژی
مکانیزم فنر انرژی مکانیکی را ذخیره می کند و آن را در حین کار آزاد می کند و باعث می شود که کنتاکت ها به سرعت حرکت کنند و جریان را قطع کنند.
زمان عملیات سریع
زمان باز کردن معمولی ≤45 میلیثانیه است که به شکن اجازه میدهد تا قبل از اینکه آسیب تجهیزات در سیستم پخش شود، عیوب را جدا کند.
یک کارخانه حرفه ای چین که تجهیزات شکن مدار خلاء فضای باز را تولید می کند معمولاً از شاخص های فنی استاندارد مورد استفاده در شبکه های توزیع پیروی می کند.
ولتاژ نامی
سطوح رایج شامل 12 کیلو ولت، 24 کیلو ولت و 40.5 کیلو ولت است.
جریان رتبه بندی شده
جریان نامی معمولی بسته به ظرفیت سیستم از 630 آمپر تا 1600 آمپر متغیر است.
جریان قطع اتصال کوتاه
اکثر بریکرها از ظرفیت وقفه 20 کیلو آمپر تا 31.5 کیلو آمپر پشتیبانی می کنند.
شرایط محیطی
تجهیزات فضای باز معمولاً در دمای -40 درجه سانتیگراد تا +40 درجه سانتیگراد کار می کنند و با مقاومت در برابر آلودگی برای محیط های آلوده طراحی شده اند.
زندگی مکانیکی
عمر مکانیکی بسیاری از بریکرها به 10000 عملیات یا بیشتر می رسد.
نصب صحیح به اطمینان از عملکرد پایدار مدار شکن خلاء فضای باز در میدان کمک می کند.
ساختار نصب
شکن بر روی یک قاب فولادی اختصاصی یا سازه قطبی نصب می شود که معمولاً در ارتفاع 4 متری یا بالاتر نصب می شود.
مونتاژ اجزا
قطعات به صورت متوالی نصب می شوند: قاب ساختاری → عایق پست → قطع کننده خلاء → اتصالات شینه.
اتصال برق
فاصله خطوط خروجی و فاصله قطب ها باید از استانداردهای طراحی پیروی کند و اتصالات ترمینال باید با گریس ضد خوردگی محافظت شود.
1. خاموش کردن سریع قوس
فناوری وقفه خلاء امکان سرکوب سریع قوس را فراهم می کند و خطر آسیب به تجهیزات را کاهش می دهد.
2. طراحی سازگار با محیط زیست
هیچ روغن عایق یا گاز SF6 مورد نیاز نیست، که به جلوگیری از نشت یا انتشار کمک می کند.
3. نیازهای تعمیر و نگهداری کم
محفظه خلاء مهر و موم شده سایش تماس های داخلی را کاهش می دهد و سرویس های معمول را به حداقل می رساند.
4. ساختار فشرده و سبک
در مقایسه با کلیدهای مدار روغن سنتی، ساختار کوچکتر است و حمل و نقل و نصب آسان تر است.
5. سازگاری با شرایط فضای باز
مواد عایق کامپوزیتی مانند لاستیک سیلیکون یا رزین اپوکسی به مقاومت در برابر آلودگی، اشعه ماوراء بنفش و تغییرات دما کمک می کنند.
