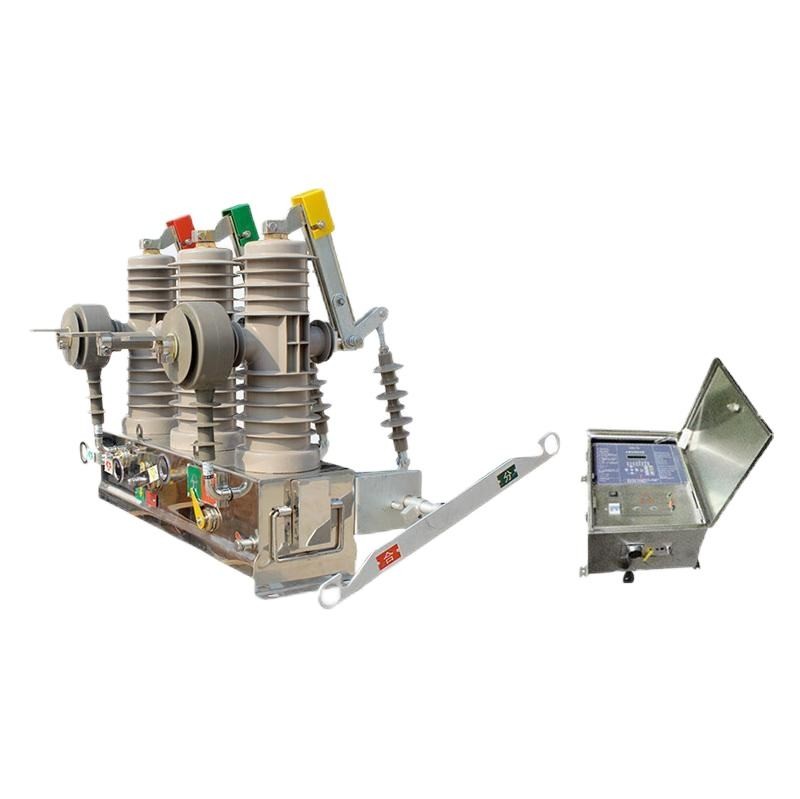

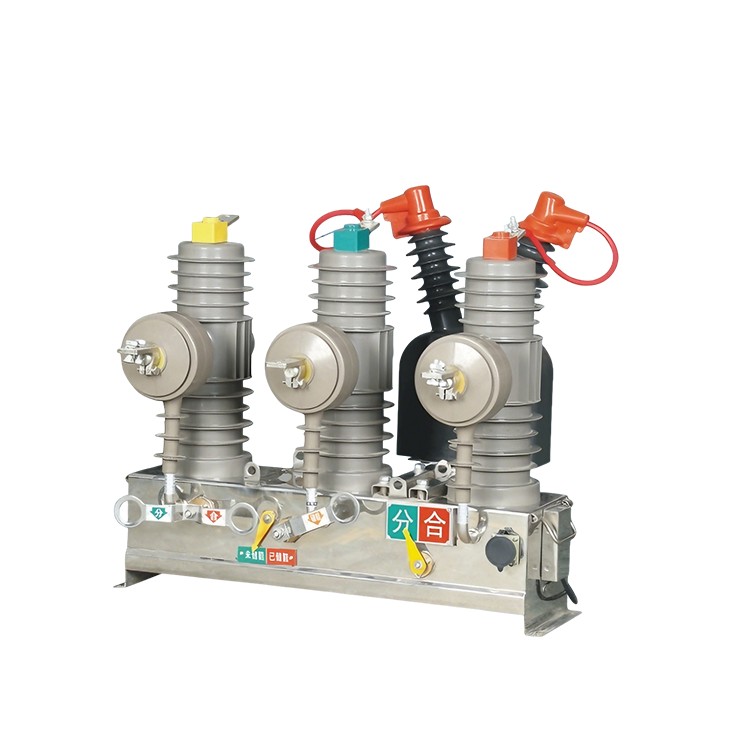

مدار شکن خلاء فضای باز سری ZW43

مدار شکن خلاء فضای باز سری ZW43 با کیفیت بالا ارائه شده توسط Comewill، تولید کننده حرفه ای در چین، برای سیستم های برق سه فاز AC 50/60 هرتز با ولتاژ نامی 12 کیلو ولت طراحی شده است. عملکرد اصلی اتصال و قطع جریان بار، جریان اضافه بار و جریان اتصال کوتاه برای اطمینان از عملکرد عادی سیستم و تجهیزات است. از بدنه قطع کننده مدار و مکانیزم کارکرد فنر تشکیل شده است و کاربردهای گسترده ای دارد - می توان از آن در پست ها، شرکت های صنعتی و معدنی و شبکه های برق شهری و روستایی استفاده کرد.

ارسال استعلام

توضیحات محصول

به عنوان تولید کننده حرفه ای در چین، Comewill مایل است مدار شکن خلاء فضای باز سری ZW43 با کیفیت بالا را به شما ارائه دهد، که به ویژه برای سناریوهایی با آلودگی شدید یا عملکرد مکرر مناسب است، به ویژه برای کنترل شبکه برق و حفاظت از تجهیزات قابل اعتماد است.
نیازی به نگرانی در مورد استانداردها نیست، زیرا آنها به طور کامل با IEC62271-100، GB1984 (استانداردهای مربوط به قطع کننده های مدار ولتاژ بالا AC) و همچنین IEC60694، GB/T11022 (الزامات فنی عمومی برای تابلو برق فشار قوی و تجهیزات کنترل) مطابقت دارند.

ویژگی های عملکردی کلیدی

عملکرد فوق العاده قابل اعتماد: مدار شکن خلاء فضای باز سفارشی شده سری ZW43 با ساختار سه ستونی ساخته شده است - محفظه خاموش کننده قوس خلاء از طریق یک میله کششی عایق به مکانیسم عملیاتی متصل می شود. بدون قطعات لرزان، فقط عملکرد ثابت هر بار.

سخت و ضد تراکم: ما از فناوری APG برای ریختن محفظه اطفاء قوس، حلقه رسانای اصلی و تکیه گاه عایق در یک قطعه رزین اپوکسی استفاده می کنیم، سپس آن را با لاستیک سیلیکونی می پوشانیم. از نظر مکانیکی قوی است و حتی در نقاط مرطوب مشکلی در تراکم نخواهد داشت.

مکانیزم عملکرد فنر عالی: سوئیچ دارای مکانیزم فنری با کارایی بالا-ساختار ساده، عمر مکانیکی طولانی است. می توانید حالت دستی یا برقی را برای ذخیره انرژی و باز کردن/بستن انتخاب کنید - فوق العاده انعطاف پذیر.

سوئیچ جداسازی یکپارچه اختیاری: اگر به یک سوئیچ ایزوله نیاز دارید، می‌توانیم مدار شکن خلاء فضای باز سری ZW43 را روشن کنیم. نیازی به خرید قطعات اضافی جداگانه نیست.

کوچک، براق و آسان برای نصب: جمع و جور است، مدرن به نظر می رسد و وزن زیادی ندارد. جابجایی آن و راه اندازی آن در محل کار سختی است—بدون نیاز به تجهیزات سنگین.

برای اتوماسیون و پست های بدون مراقبت کار می کند: سوئیچ را می توان با یک رابط ترمینال کنترل نصب کرد. ایده آل برای شبکه های توزیع خودکار و ایستگاه های فرعی که به کسی در محل 24/7 نیاز ندارند.

مشخصات فنی

خیر	مورد		واحد	داده ها
1	ولتاژ نامی		کیلوولت	12
2	جریان نامی		A	630
3	فرکانس نامی		هرتز	50/60
4	جریان قطع نامی اتصال کوتاه		kA	20
5	جریان مقاومت کوتاه مدت (4 ثانیه)			20
6	جریان تحمل اوج نامی (پیک)			50
7	جریان اتصال کوتاه نامی (پیک)			50
8	1 دقیقه P.F مقاومت در برابر ولتاژ	تست مرطوب	کیلوولت	34
		فاز به فاز، فاز به زمین		42
		در سراسر مخاطبین باز		48
9	ولتاژ مقاومت در برابر ضربه صاعقه (اوج)	فاز به فاز، فاز به زمین	کیلوولت	75
		در سراسر مخاطبین باز		85
10	ولتاژ تحمل 1 دقیقه P.F برای حلقه ثانویه		کیلوولت	2
11	زمان شکست جریان نامی		بارها	1000
12	زمان قطع جریان اتصال کوتاه نامی			30
13	عمر فنی			10000
14	سرعت باز شدن		ام‌اس	0.2±1.2
15	سرعت بسته شدن			0.6±0.2
16	زمان بسته شدن		ام‌اس	25 تا 60
17	زمان افتتاحیه			18 تا 45
18	تماس نزدیک پرش زمان			≤2
19	قدرت نامی برای موتور ذخیره انرژی		W	40
20	سه فاز باز و بسته شدن غیر همزمان		ام‌اس	≤2
21	مقاومت برای هر حلقه فاز رسانا	بدنه سوئیچ	μΩ	≤80
		تیغه را جدا کنید		یک ضلع≤120، دو ضلع≤200
22	فاصله فاز به فاز		میلی متر	1.5±280
23	وزن خالص		کیلوگرم	125 (تک ایزولاتور) 150 (ایزوله دوبل)

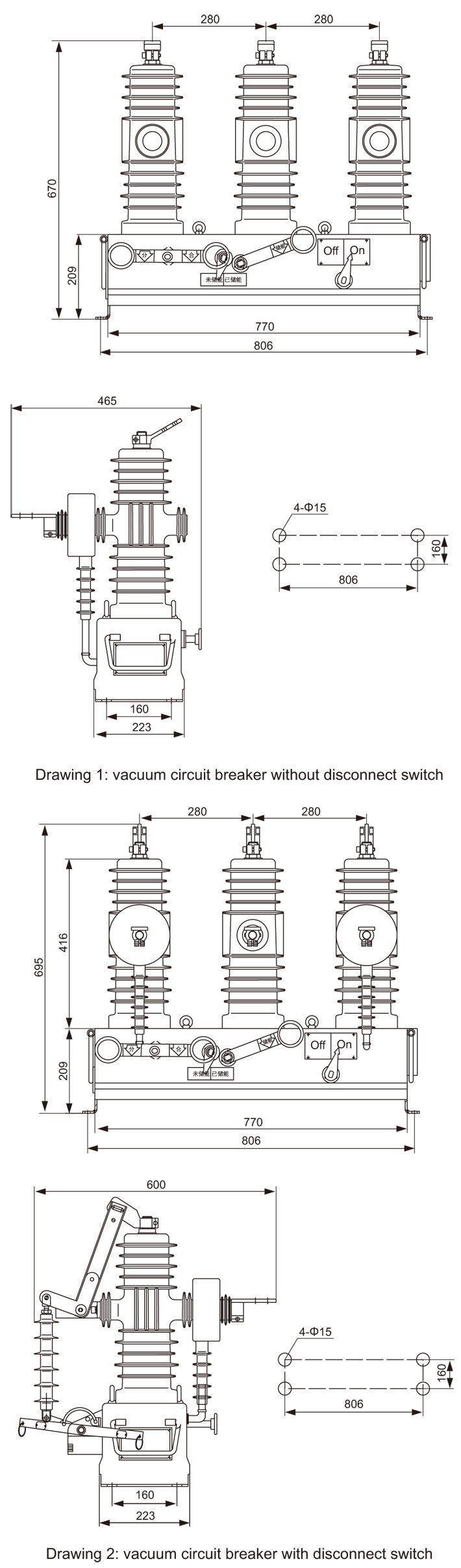

طرح کلی و بعد نصب
