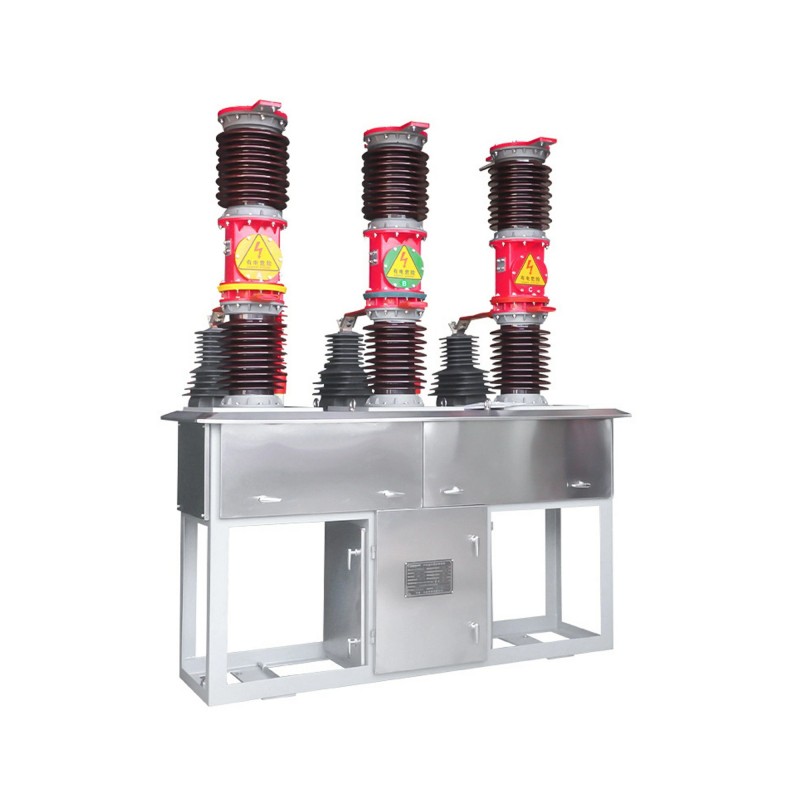

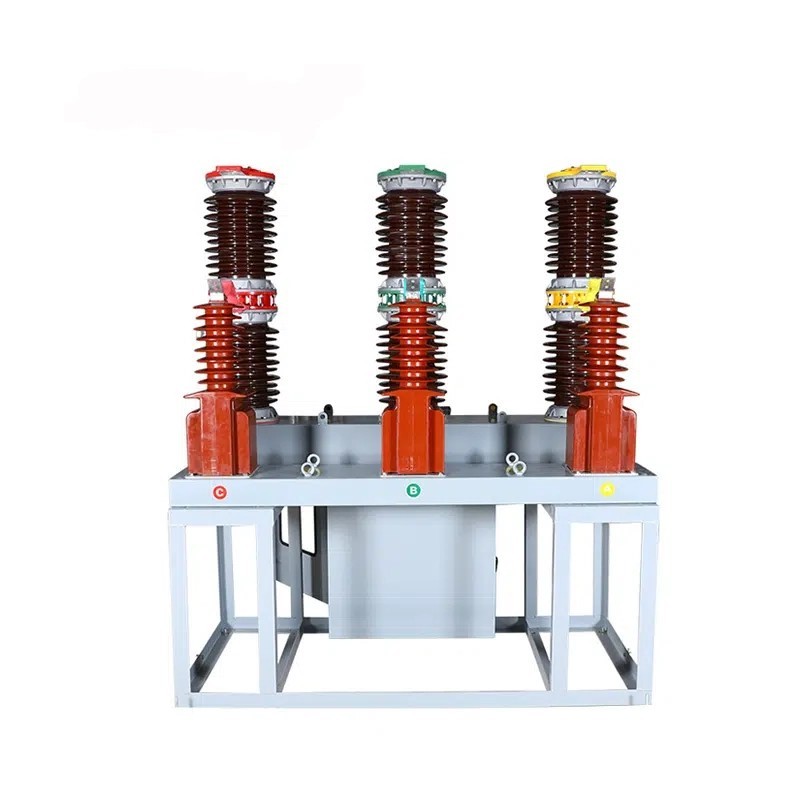

ZW7 VCB AC ولتاژ بالا در فضای باز با کیفیت بالا توسط سازنده چینی Comewill ارائه می شود. عملکرد طراحی آن مطابق با استاندارد ملی GB1984-89 "قطع کننده های مدار ولتاژ بالا AC" و الزامات کمیسیون فنی بین المللی برق (IEC) استاندارد IEC-56 "شکن های مدار ولتاژ بالا AC" است.
این سری از کلیدهای مدار عمدتاً برای کنترل و حفاظت در سیستم های انتقال و تبدیل برق 35 کیلوولت در فضای باز استفاده می شود. ZW7 VCB AC ولتاژ بالا در فضای باز همچنین برای عملکرد عادی و حفاظت از اتصال کوتاه شبکه های برق شهری و روستایی و همچنین شرکت های صنعتی و معدنی قابل استفاده است.
با اتخاذ یک ساختار کلی عایق چینی از نوع ستونی، عایق بالایی محل قطع کننده خلاء است در حالی که قسمت پایینی به عنوان عایق چینی ستونی عمل می کند. این محصول برای عملیات مکرر مناسب است و دارای مزایایی از جمله آب بندی قابل اعتماد، خواص ضد پیری، مقاومت در برابر فشار بالا، غیر قابل احتراق، غیر قابل انفجار بودن، عمر طولانی و نصب و نگهداری آسان است.
1. دمای کار می تواند دماهای بین -40 ℃ تا +40 ℃ را تحمل کند و عملکرد بدون توجه به اینکه بسیار سرد یا گرم است پایدار است.
2. بالاترین ارتفاع می تواند به 1000 متر برسد و حتی اگر فشار هوا کم باشد، بدون از دست دادن زنجیر می تواند با اطمینان کار کند.
3. ZW7 Outdoor AC VCB ولتاژ بالا مقاومت خوبی در برابر باد دارد و می تواند سرعت باد تا 10 کیلومتر در ساعت را تحمل کند. اگر مدل دارای ولتاژ نامی 132/230 کیلوولت باشد، حداقل سرعت باد 3.2 کیلومتر در ساعت برای برآورده کردن شرایط مورد نیاز است.
4. مقاومت در برابر زلزله بسیار عالی است و می توان شدت زلزله 8 ریشتری را تحمل کرد. همچنین استفاده از آن در مکان هایی با شرایط زمین شناسی نامناسب است.
5. استانداردی برای فاصله خزش وجود دارد که حداقل 31 میلی متر در هر کیلو ولت است. حتی اگر محیط مرطوب یا آلوده باشد، می تواند به طور موثری از خطاهای فلاش اوور جلوگیری کند.
6. ZW7 Outdoor AC VCB ولتاژ بالا مقاومت قوی در برابر آلودگی هوا دارد و به طور خاص برای محیط های آلوده کلاس IV طراحی شده است. می توان از آن در مناطق پیچیده صنعتی یا محیط های بیرونی استفاده کرد.
1. درجه حرارت از -40 ℃ تا +40 ℃ متغیر است، و ما از سرما یا گرمای شدید نمی ترسیم.
2. ارتفاع بیش از 1000 متر کافی است و یک محیط کم فشار به هیچ وجه بر آن تأثیر نمی گذارد.
3. حداکثر ظرفیت باد 10 کیلومتر در ساعت است و مدل 132/230 کیلوولت باید حداقل سرعت باد 3.2 کیلومتر در ساعت را برای دستیابی به عملکرد مطلوب داشته باشد.
4. می تواند در برابر زلزله های 8 ریشتری مقاومت کند و می تواند با خیال راحت در مناطق زلزله خیز استفاده شود.
5. حداقل 31 میلی متر فاصله خزش در هر کیلو ولت، تضمین ایمنی الکتریکی.
6. به ویژه برای محیط های آلوده کلاس IV، ZW7 VCB AC ولتاژ بالا در فضای باز می تواند در مناطق پیچیده صنعتی و مکان هایی با آلودگی شدید در فضای باز استفاده شود.
| نه | مورد | واحد | ارزش | ||
| 1 | ولتاژ نامی | KV | 40.5 | ||
| 2 | سطح عایق رتبه بندی شده | ولتاژ تحمل فرکانس برق | تست خشک | 95 | |
| تست مرطوب | 80 | ||||
| ولتاژ مقاومت در برابر ضربه صاعقه (اوج) | 185 | ||||
| 3 | جریان نامی | A | 1250,1600,2000 | ||
| 4 | جریان قطع نامی اتصال کوتاه | KA | 20,25,31.5 | ||
| 5 | توالی عملیات رتبه بندی شده |
|
0-0.3s-combination-180s-combination | ||
| 6 | زمان قطع جریان اتصال کوتاه نامی | بارها | 12 | ||
| 7 | جریان بسته شدن اتصال کوتاه نامی (پیک) | KA | 50,63,80 | ||
| 8 | حداکثر جریان مقاومتی نامی | ||||
| 9 | دارای جریان مقاومت کوتاه مدت | KA | 20,25,31.5 | ||
| 10 | جریان پیوسته اتصال کوتاه نامی | S | 4 | ||
| 11 | سرعت باز شدن متوسط | اماس | 0.2±1.5 | ||
| 12 | میانگین سرعت بسته شدن | 0.7±0.2 | |||
| 13 | زمان پرش بسته شدن تماس | s | ≤2 | ||
| 14 | اختلاف زمانی همزمان دروازه ترکیبی سه فاز (دقیقه). | ≤2 | |||
| 15 | زمان بسته شدن | ≤150 | |||
| 16 | زمان افتتاحیه | ≤60 | |||
| 17 | عمر مکانیکی | بارها | 10000 | ||
| 18 | ولتاژ نامی عملیات و ولتاژ نامی مدار کمکی | V | DC220,110,24 | ||
| AC220,110,24 | |||||
| 19 | مقاومت DC در هر مدار فاز (بدون ترانسفورماتور) | μΩ | ≤100 | ||
| 20 | کنتاکت های پویا و استاتیک اجازه ضخامت سایش را می دهند | میلی متر | 3 | ||
| 21 | وزن | کیلوگرم | 800 | ||
