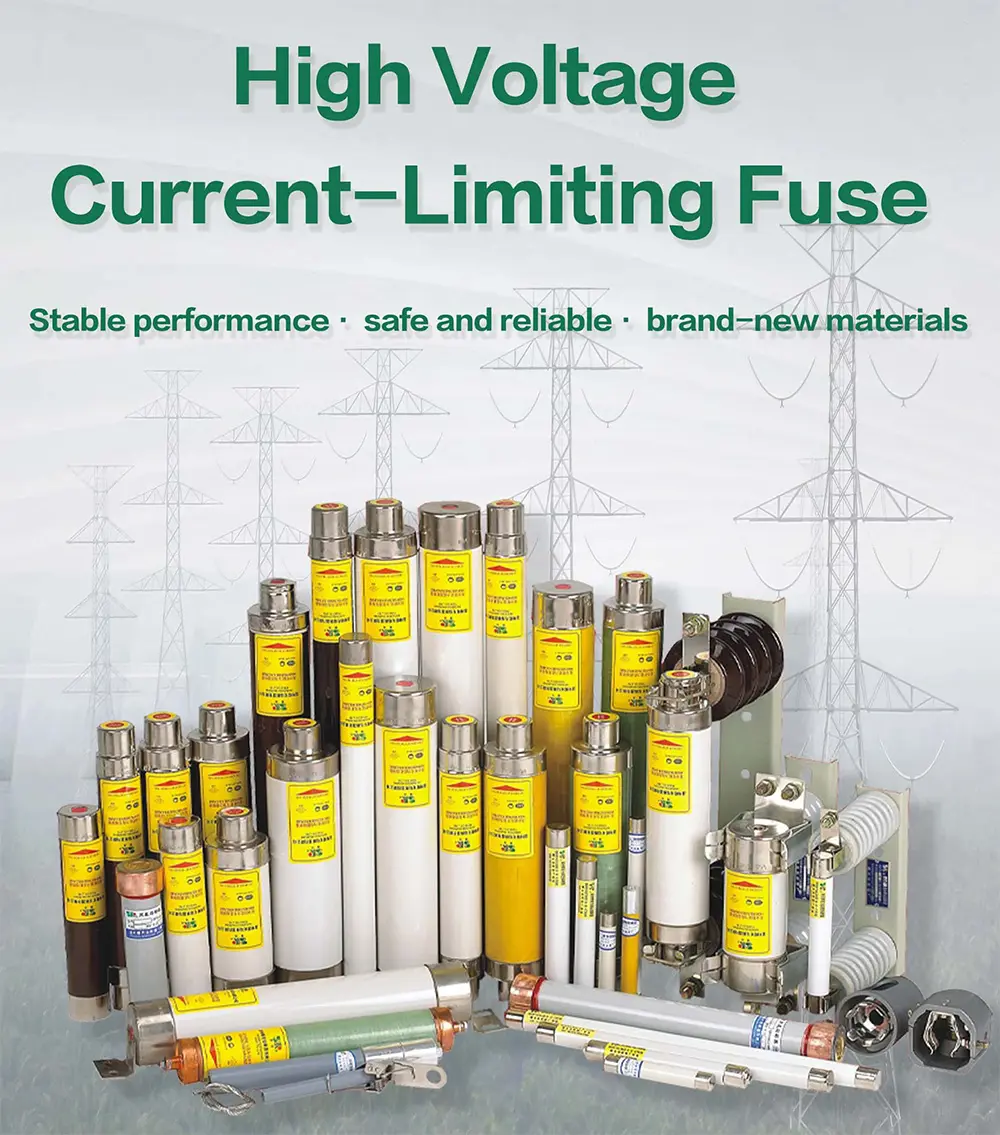

کام ویل، تولید کننده و تامین کننده پیشرو در چین قطعات حفاظتی الکتریکی، کیفیت بالایی را ارائه می دهدفیوزهای فشار قویطراحی شده برای محافظت از سیستم های قدرت از اتصال کوتاه و اضافه بار.
فیوز ولتاژ بالا یک وسیله حفاظتی حیاتی در سیستم های قدرت است. جزء اصلی آن، لوله فیوز، هم به عنوان یک پوسته محافظ برای عنصر مذاب و هم به عنوان یک دستگاه خاموش کننده قوس عمل می کند. هنگامی که یک خطا رخ می دهد، فیوز به سرعت جریان بیش از حد را قطع می کند و از آسیب دیدن تجهیزات جلوگیری می کند و ایمنی عملیاتی را تضمین می کند.
ولتاژ نامی: حداکثر ظرفیت خاموش کردن قوس را تعیین می کند.
جریان نامی: حداکثر جریان مجاز از عنصر مذاب را محدود می کند.
ظرفیت شکست: حداکثر جریان خطا را که فیوز می تواند به طور ایمن قطع کند را تعیین می کند.
فیوزهای فشار قویمانند فیوز داخلی نوع RN، اغلب از فناوری پر کردن شن کوارتز برای تسریع خاموش کردن قوس استفاده میکنند، در حالی که فیوزهای بسته یا نیمه بسته با ولتاژ پایین از روشهای دیگر سرکوب قوس استفاده میکنند.
لوله فیوز از مواد عایق ساخته شده است و عملکردهای دوگانه دارد:
پشتیبانی مکانیکی و عایق الکتریکی: از عنصر مذاب پشتیبانی می کند در حالی که آن را از محیط خارجی در شرایط عادی جدا می کند.
خاموش کردن قوس: هنگامی که عنصر مذاب ذوب می شود، دستگاه های سرکوب کننده قوس داخلی به سرعت جریان را قطع می کنند و از جریان اتصال کوتاه مداوم جلوگیری می کنند.
لوله های فیوز بسته به طور کامل تخلیه قوس را مسدود می کنند، در حالی که طرح های نیمه بسته یا باز خطر نشتی قوس را به همراه دارند.
لوله های فیوز ولتاژ بالا پر از ماسه کوارتز، قوس بین ذرات را تقسیم و خنک می کنند و ایمنی و قابلیت اطمینان را بهبود می بخشند.
فیوزهای کم ولتاژ: طرح های بسته یا نیمه بسته، مورد استفاده در مدارهای صنعتی استاندارد.
فیوزهای ولتاژ بالا: انواع پرکننده شن کوارتز یا خاموش کننده قوس تولید کننده گاز، طراحی شده برای جریان های خطای بالاتر.
نوع بسته: کاملا محصور، از سرریز قوس جلوگیری می کند. مثال: فیوز لوله مهر و موم شده RT0.
نوع نیمه بسته: باز شدن جزئی; ممکن است دارای خطرات انتشار قوس باشد که در سیستم های قدیمی استفاده می شود.
نوع پر کردن شن کوارتز: ماسه کوارتز با خلوص بالا گرما را جذب می کند و خاموش کردن قوس را تسریع می کند. معمولی برای فیوزهای داخلی سری RN.
نوع خاموش کننده قوس تولید کننده گاز: از مواد مولد گاز برای دمیدن قوس ها در دماهای بالا استفاده می کند. معمولاً در فیوزهای خروجی نوع RW یافت می شود.
1. تطبیق جریان نامی: جریان نامی لوله فیوز باید با جریان نامی عنصر مذاب مطابقت داشته باشد یا بیشتر از آن باشد تا از گرم شدن بیش از حد یا خراب شدن جلوگیری شود.
2. تطبیق ولتاژ نامی: لوله های فیوز باید با ولتاژ سیستم مطابقت داشته باشند. از لوله هایی با ولتاژ نامی کمتر از سیستم قدرت استفاده نکنید.
3. ظرفیت شکست: برای مدارهایی با خطر اتصال کوتاه بالا، یک لوله فیوز با ظرفیت شکست بالاتر از حداکثر جریان خطای مورد انتظار انتخاب کنید.
