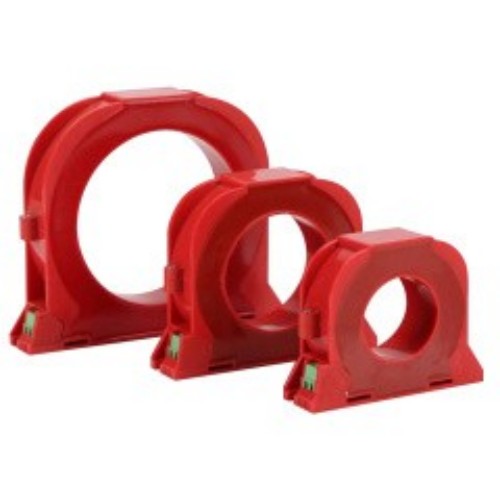

بهعنوان یک تولیدکننده حرفهای در چین، Comewill میخواهد ترانسفورماتور جریانی با توالی صفر CTK سفارشیشده را در اختیار شما قرار دهد. وظیفه اصلی آن گرفتن مولفه توالی صفر جریان است - مجموع جریانهای سه فاز که در صنعت به عنوان "جریان خط خنثی" نیز شناخته می شود، زیرا این بخش از جریان در هادی خنثی سیستم سه فاز جریان دارد. برای پروژههای تدارکاتی با الزامات حفاظت ایمنی برق، عملکرد تشخیص دقیق این محصول یک نکته برجسته است که برای سناریوهای مختلفی که نیاز به نظارت قابل اعتماد خطای زمین دارند بسیار مناسب است.
در استفاده عملی، ترانسفورماتورهای جریان توالی صفر نوع CTK همراه با دستگاه های حفاظت رله یا سیستم های سیگنال استفاده خواهند شد. هنگامی که جریان اتصال زمین به ترتیب صفر در سیستم قدرت رخ می دهد (مانند برق گرفتگی یا خطای نشتی در مدار)، سمت ثانویه ترانسفورماتور جریان توالی صفر مربوطه را خروجی می کند، که باعث ایجاد عملکرد تجهیزات متصل به خط ثانویه، مانند قطع منبع تغذیه، صدور سیگنال های هشدار و غیره، در نهایت حفاظت و نظارت بر تجهیزات می شود. برای خریدار، همکاری یکپارچه با تجهیزات پشتیبانی، ارزش کاربردی عملی محصول را تا حد زیادی افزایش می دهد.
هنگام نصب، این ترانسفورماتور معمولاً بر روی هادی خنثی یک سیستم سه فاز نصب می شود و می تواند سیگنالی متناسب با جزء جریان توالی صفر صادر کند. شایان ذکر است که حتی اگر جریان خطا کم باشد، می تواند به طور دقیق عیوب اتصال به زمین را تشخیص دهد که یک مشکل کلیدی در حفاظت ایمنی الکتریکی را حل می کند. با استفاده از آن می توان از آسیب تجهیزات به دلیل نقص جلوگیری کرد و خطر برق گرفتگی پرسنل را کاهش داد. بنابراین، این یک انتخاب محبوب برای خرید در سیستمهای توزیع برق، مراکز کنترل موتور و سایر دستگاههای الکتریکی است که مستعد خطای زمین هستند.
در صورت نیاز به خرید عمده، سفارشی سازی یا مشاوره فنی ترانسفورماتورهای جریان صفر دنباله نوع CTK، شرکت Welcome (Wenzhou) Electric Co., Ltd. می تواند خدمات حرفه ای یک مرحله ای را برای رفع نیازهای متنوع پروژه ها در زمینه های مختلف مانند صنعت، تجارت و زیرساخت ارائه دهد.
| پارامترهای الکتریکی | پارامترهای مکانیکی | ||
| فرکانس | 50 تا 400 هرتز | پوسته | ABS (گرید بازدارنده اشتعال 94-V0) |
| ورودی رتبه بندی شده | 10 میلی آمپر تا 5 آمپر | بابین | PBT |
| محدوده اندازه گیری | 10% در ~ 130% در | هسته آهنی | فولاد نیکل / نانو کریستال |
| خروجی رتبه بندی شده | 0~1v (A یا) 0~0.25mA | ساختار داخلی | ریخته گری رزین اپوکسی سازگار با محیط زیست |
| اختلاف نسبت | ≤±0.1٪ | طرح ساخت و ساز | ثابت کردن پیچ |
| اختلاف فاز | ≤±10 | دمای کاری | -25℃~ +75℃ |
| قدرت دی الکتریک | 2.5KV/1mA/1min | رطوبت محیط | ≤85% |
| مقاومت عایق | DC500V/1000MΩ/min | روش سیم کشی | نوع ترمینال / سیم پیچ خورده محافظ 1.5 متر |

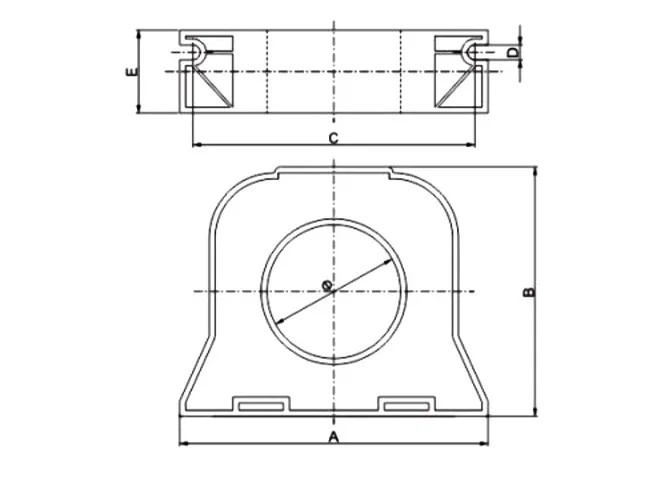

ابعاد مکانیکی (فقط برای مرجع)
| مشخصات مدل | ابعاد | ||||||
| جریان مرجع | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
1. مزایای اصلی
می تواند جریان های نامتعادل را به طور دقیق تشخیص دهد: ترانسفورماتورهای جریان توالی صفر نوع CTK به طور خاص برای سیستم های قدرت سه فاز طراحی شده اند و می توانند جریان های نامتعادل تشکیل شده از مجموع جریان های سه فاز را اندازه گیری کنند. اگر جریان خطا از یک یا چند هادی فاز به زمین نشت کند، یعنی خطای زمین رخ دهد، می توان آن را به موقع تشخیص داد.
حساسیت بسیار بالا: این ترانسفورماتور حتی جریان های کوچک خطای زمین را می توان تشخیص داد. به این ترتیب می تواند از خراب شدن تجهیزات به دلیل نقص جلوگیری کند، خطر برق گرفتگی پرسنل را کاهش دهد و سیستم الکتریکی را با ایمنی بیشتری کار کند.
اندازهگیری دقیق: حتی در صورت وجود نویز قوی یا تداخلهای دیگر در محل، نتایج اندازهگیری دقیقی را برای ترانسفورماتورهای جریان صفر دنباله نوع CTK ارائه میکند که میتواند پشتیبانی دادههای قابل اعتمادی را برای اقدامات حفاظتی بعدی فراهم کند.
نصب بدون دست زدن به مدار: نصب بدون قطع مدار یا توقف بار بسیار راحت است. به سادگی آن را روی هادی خنثی سیستم سه فاز قرار دهید بدون اینکه بر عملکرد عادی سیستم تأثیر بگذارد.
فرکانس سازگاری گسترده: فرکانس کاری می تواند 50 هرتز تا 400 هرتز را پوشش دهد و می تواند با هر سناریوی معمول مصرف برق با سازگاری خوب سازگار شود.
عدم تأثیر بر عملکرد مدار: خود بار بسیار کم است که تأثیر قابل توجهی در عملکرد مدار نخواهد داشت و همچنین در دقت سایر تجهیزات اندازه گیری در سیستم اختلال ایجاد نمی کند و عملکرد پایدار کل سیستم الکتریکی را تضمین می کند.
سناریوی نظارت بر آتش سوزی الکتریکی
سیستم حفاظت در برابر آتش و نشت
دستگاه حفاظت رله الکترومغناطیسی
تجهیزات حفاظتی میکرو کامپیوتر و غیره
