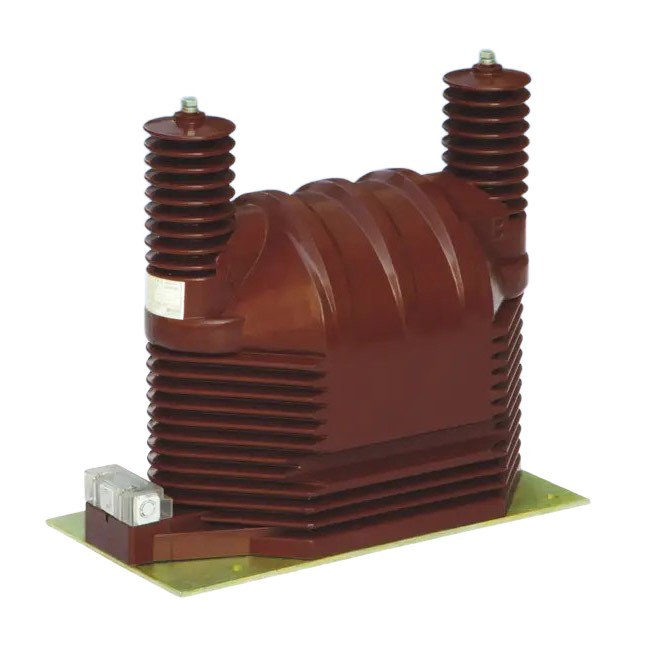

ترانسفورماتور ولتاژ JDZ9-35Q

ترانسفورماتورهای ولتاژ JDZ9-35Q: اجزای سیستم هسته 35 کیلوولت

ترانسفورماتورهای ولتاژ JDZ9-35Q با کیفیت بالا که با مواد عایق قفسه بالایی ساخته شده اند، ساخته شده توسط Comewill، سازنده حرفه ای در چین، طراحی فشرده اما سختی دارند. این بدان معناست که آنها از نظر مکانیکی به خوبی مقاومت می‌کنند و عایق الکتریکی جامد ارائه می‌دهند - بدون صرفه‌جویی در دوام. هر مدل نیز ویژگی خاص خود را دارد: JDZ9-35Q مانند یک حرفه ای رطوبت را کنترل می کند، بنابراین برای نقاط مرطوب یا مرطوب عالی است. از سوی دیگر، JDZ9-35G دارای حفاظت قوی در برابر اضافه ولتاژ است - سیستم الکتریکی شما را از جهش ناگهانی ولتاژ ایمن نگه می دارد.

چه از ترانسفورماتورهای ولتاژ JDZ9-35Q در پست‌ها، نیروگاه‌های صنعتی یا شبکه‌های توزیع برق استفاده می‌کنید، هر دو مدل اندازه‌گیری ولتاژ ثابت و دقیق را در مسافت طولانی ارائه می‌دهند. آنها فقط کار را انجام نمی دهند - آنها سیستم الکتریکی شما را ایمن تر و کارآمدتر می کنند.

پارامترهای اساسی

ولتاژ نامی: 35 کیلو ولت (سمت اصلی)
نسبت تبدیل نامی: 35000/100 ولت (برخی مدل ها از پیکربندی چند سیم پیچ پشتیبانی می کنند)
سطح دقت: 0.2، 0.5، 1.0، 3.0، 6P (بعضی از مدل ها از سطح ترکیبی پشتیبانی می کنند، مانند 0.2/0.5/6P)
سطح عایق درجه بندی: 40.5/95/200 کیلو ولت (برخی مدل ها 42/95/185 کیلو ولت هستند)
حداکثر خروجی: 1000 VA (برخی مدل ها می توانند تا 2000 VA نیز برسند)

ویژگی های ساختاری

ریخته گری رزین اپوکسی کاملا محصور، مقاوم در برابر آلودگی و رطوبت، مناسب برای مناطق گرمسیری.
نصب صفحه پایین، اندازه جمع و جور، از نصب در هر جهت پشتیبانی می کند.
جعبه ترمینال خروجی ثانویه می تواند سیم ها را در جهات مختلف هدایت کند و دارای طراحی ضد سرقت است.

سناریوهای کاربردی

اندازه گیری انرژی، نظارت بر ولتاژ و حفاظت رله در سیستم قدرت.
ترانسفورماتور ولتاژ JDZ9-35Q را می توان در نوع KYN-35 و سایر تابلوهای ولتاژ بالا نیز نصب کرد.

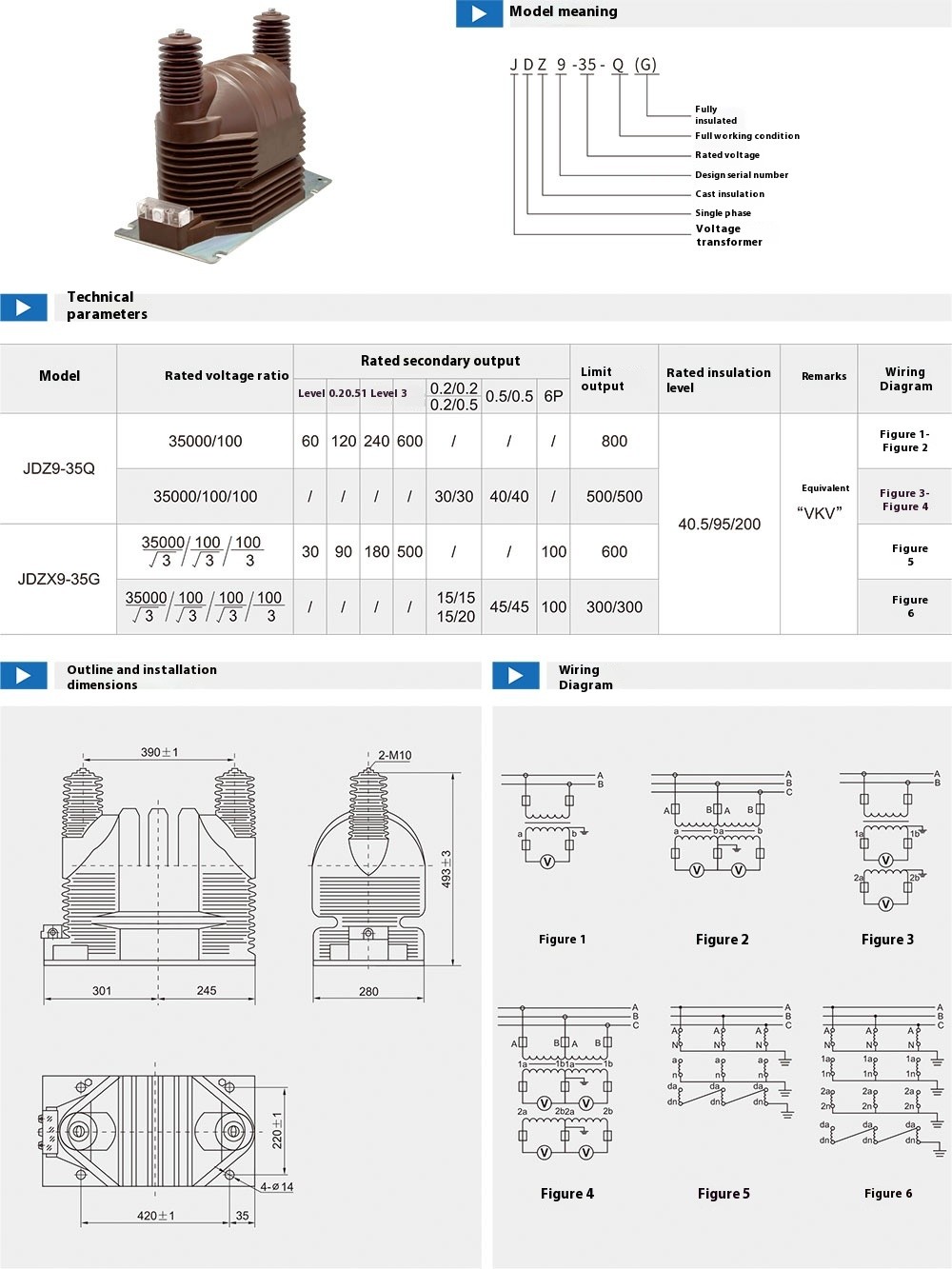

داده های فنی
