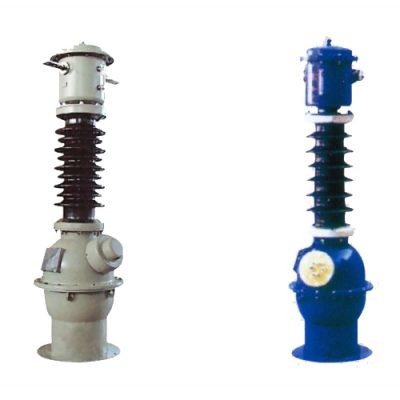

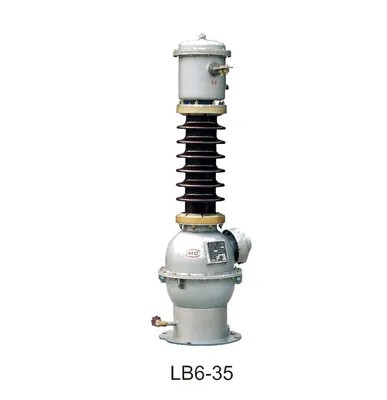

به عنوان یک ترانسفورماتور جریان خارجی 0.72-40.5kV حرفه ای در چین، Comewill مایل است ترانسفورماتور جریان LB6-35 با کیفیت را به شما ارائه دهد که دارای ویژگی های تحریک قوی است، قابل اطمینان کار می کند و نگهداری آن بسیار آسان است. با ساختار مهر و موم شده و یک گسترش دهنده فلزی در بالا، برای دوام ساخته شده است. ایده آل برای پروژه های تدارکاتی در ارتفاعات زیر 1000 متر، دماهای 30- تا 40 درجه سانتی گراد را بدون مشکل کنترل می کند.
ما اطمینان میدهیم که ترانسفورماتور جریان LB6-35 با استانداردهای کیفیت بینالمللی مطابقت دارد، بنابراین درست در سیستم برق ولتاژ متوسط شما قرار میگیرد. به مشخصات دقیق، قیمتهای سفارشی یا کمک برای خرید انبوه نیاز دارید؟ فقط کافی است با شرکت Welcome (Wenzhou) Electric Co., Ltd. تماس بگیرید. تیم ما به سادهسازی فرآیند خرید شما کمک میکند و یک طرح عرضه را تنظیم میکند که برای شما کار میکند.
| ولتاژ نامی | جریان اولیه نامی | جریان ثانویه نامی | ترکیب کلاس | خروجی ثانویه دارای رتبه | تاکتور محدودیت دقت | |
| کلاس دقت | V/A | |||||
| 35 | 5 تا 2000 | 5 | P1/P2/0.5، P/P2/0.2، P1/P2، 0.2S | P1 | 40 | 15 |
| P2 | 30 | 20 | ||||
| 0.5 | 40 |
|
||||
| 0.2 | 30 |
|
||||
| 0.2S | 30 |
|
||||
| دقت جریان حرارتی کوتاه مدت | جریان پایدار پویا | سطح عایق رتبه بندی شده | قطبیت | فاصله خزش خاص | وزن روغن | وزن کل |
| 1 ثانیه جریان حرارتی کوتاه مدت 100 در حداکثر 40 | حداکثر 25 لیتر 100 | 40.5/95/185 | تفریق کننده | 2.5 | 30-25 | 162-207 |

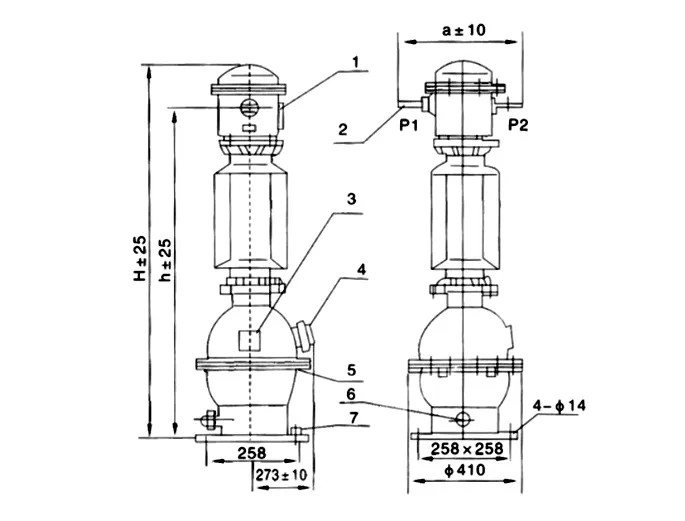

| شماره | نام | طرح کلی |
| 1 | نشانگر سطح روغن |
 |

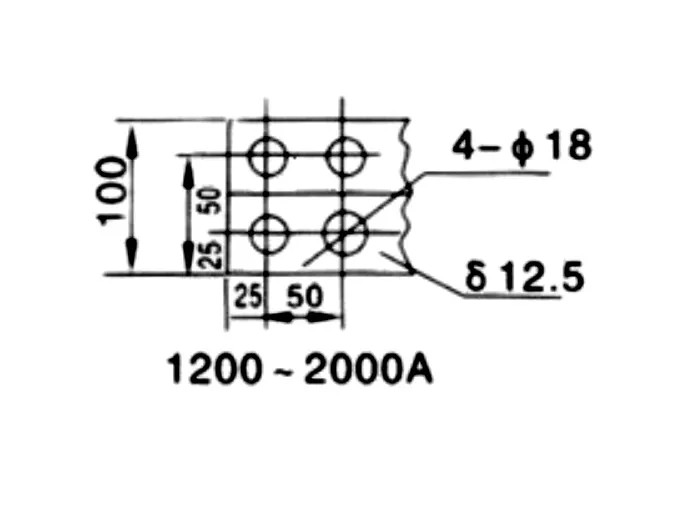

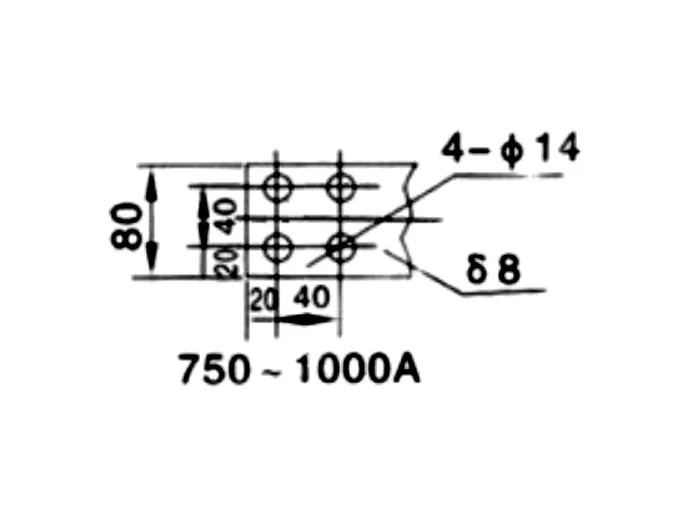

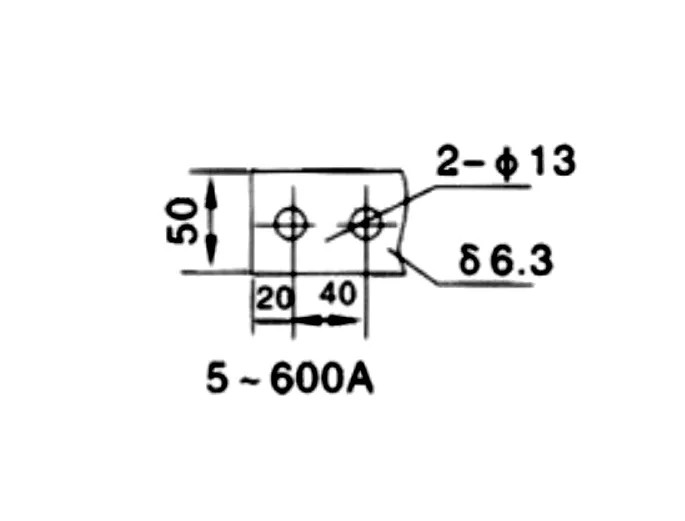

| 2 | ترمینال خروجی | |
| 3 | پلاک نام | |
| 4 | جعبه اتصال ثانویه | |
| 5 | قلاب بالابر | |
| 6 | شیر نمونه روغن | |
| 7 | گل میخ زمین |
1- پارامترهای اصلی
ولتاژ نامی: 35 کیلو ولت، مناسب برای سیستم های قدرت ولتاژ متوسط، انتخابی است که معمولاً برای تهیه تجهیزات ولتاژ بالا استفاده می شود.
فرکانس امتیازی: 50 هرتز/60 هرتز، سازگار با فرکانس های شبکه جهانی جریان اصلی، می تواند به طور مستقیم با پروژه ها در مناطق مختلف سازگار شود.
روش عایق کاری: عایق کاغذ روغنی، با استفاده از ترکیب روغن عایق با کیفیت بالا و کاغذ عایق، با عملکرد عایق پایدار و مقاومت در برابر ولتاژ قوی
فرم نصب: نوع فضای باز، طراحی سازه ای مناسب برای محیط بیرون، قادر به مقاومت در برابر تأثیر عوامل طبیعی مانند باد، باران، شن و غیره
2- شاخص های فنی کلیدی
محدوده جریان یک بار: 5A ~ 2000A، که اکثر الزامات اندازه گیری برای شرایط کاری را پوشش می دهد. مشخصات رایج شامل 5/5، 10/5، 30/5، و غیره، پشتیبانی از سفارشی سازی مشخصات ویژه با توجه به نیازهای تدارکات
جریان ثانویه: خروجی استاندارد 5A، مطابق با استانداردهای رابط جهانی بین المللی، می تواند به طور مستقیم با تجهیزات پشتیبانی مانند متر برق و رله مطابقت داده شود.
جریان پایداری حرارتی: مقدار موثر 1 ثانیه (مثلاً جریان 5 آمپر مربوط به 0.5 کیلو آمپر، جریان 2000 آمپر مربوط به 1020 کیلو آمپر است)، قادر به مقاومت در برابر شوک حرارتی کوتاه مدت در شرایط خطا بدون هیچ گونه خطر آسیب است.
جریان پایدار دینامیکی: حداکثر خروجی (مثلاً جریان 5 آمپر مربوط به 1.28 کیلو آمپر، جریان 2000 آمپر مربوط به 2550 کیلو آمپر است)، قادر به مقاومت در برابر نیروی الکترومغناطیسی تولید شده توسط جریان اتصال کوتاه و حفظ یکپارچگی ساختاری است.
حد افزایش دما: حداکثر افزایش دمای سیم پیچ 55 درجه سانتیگراد (اندازه گیری شده با روش مقاومت / دماسنج) و حداکثر افزایش دمای لایه روغن بالایی 50 درجه سانتیگراد است (اندازه گیری شده با روش دماسنج)، به طور موثر از پیری عایق به دلیل گرمای بیش از حد جلوگیری می کند و عمر مفید محصول را افزایش می دهد.
3. اقدامات احتیاطی برای استفاده و تهیه
تولید و نگهداری: ترانسفورماتور جریان LB6-35 قبل از خروج از کارخانه تحت خشک کردن خلاء و غوطه وری در روغن قرار می گیرد تا رطوبت و هوا کاملاً حذف شود و از قابلیت اطمینان عایق اطمینان حاصل شود. با توجه به ساختار کاملاً مهر و موم نشده، کیفیت روغن باید به طور منظم در طول استفاده بررسی شود و ممکن است برای اطمینان از عملکرد مداوم و پایدار تجهیزات، فیلتراسیون یا جایگزینی لازم باشد.
ترانسفورماتور جریان LB6-35 به طور خاص برای نظارت بر جریان و حفاظت از خطوط انتقال ولتاژ بالا طراحی شده است، می تواند سیگنال های جریان دقیق را ارائه دهد، اندازه گیری انرژی، حفاظت رله و کار کنترل سیستم را پشتیبانی کند و از عملکرد ایمن و پایدار شبکه برق اطمینان حاصل کند.
اگر نیاز به درک بیشتر اطلاعات فنی دقیق محصول، دریافت قیمت های سفارشی یا مشاوره با طرح های تدارکات انبوه دارید، لطفاً با شرکت Welcome (Wenzhou) Electric Co., Ltd. تماس بگیرید.
