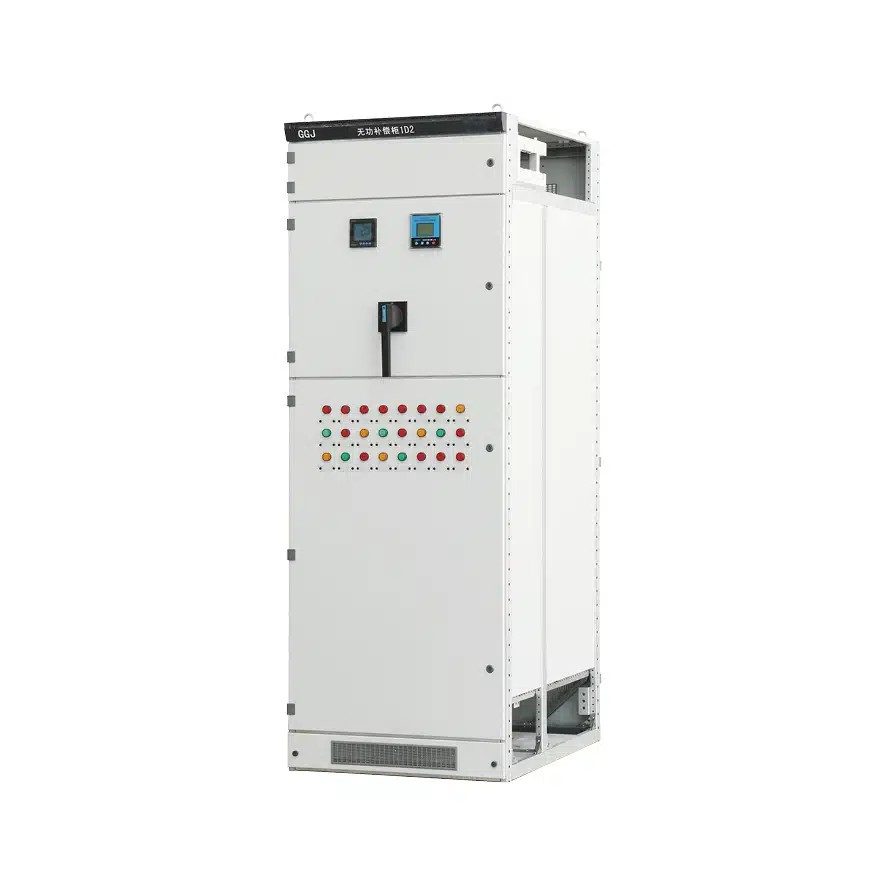

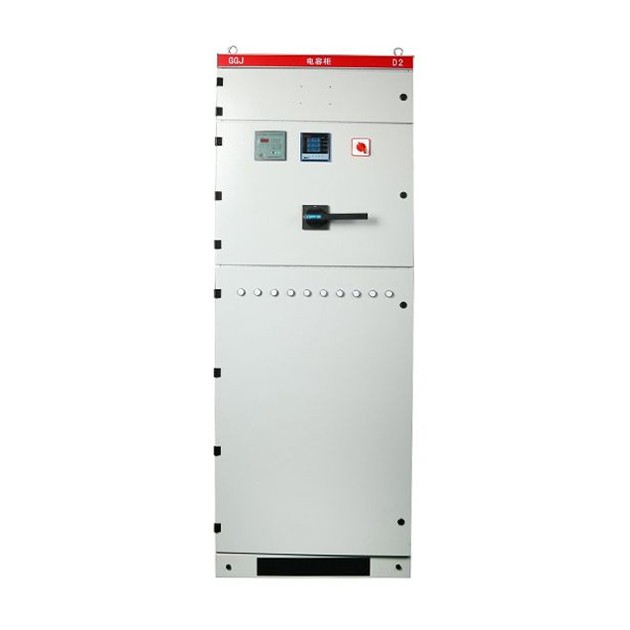

بهعنوان یک تولیدکننده حرفهای در چین، کارخانه کامویل میخواهد کلیدهای ترکیبی ولتاژ پایین GGJ با کیفیت را در اختیار شما قرار دهد، که به طور موثر ضریب توان را افزایش میدهد، تلفات توان راکتیو را کاهش میدهد و کیفیت منبع تغذیه را افزایش میدهد. کنترل شده توسط یک کنترل کننده هوشمند، عملکرد کامل و عملکرد قابل اعتماد را با جبران خودکار ارائه می دهد و قادر است ضریب توان را به بالای 0.9 برساند.
سوئیچگیر ترکیبی ولتاژ پایین GGJ نمایش زمان واقعی ضریب توان شبکه را ارائه میکند که هم محدوده عقبمانده (0.00-0.99) و هم محدوده پیشرو (0.00-0.99) را پوشش میدهد. مجهز به عملکردهای حفاظتی جامع در برابر اضافه ولتاژ، هارمونیک های بیش از حد، جبران بیش از حد، خطاهای سیستم، افت فاز، اضافه بار و غیره است. این پارامترهای تنظیم شده را حتی در هنگام قطع برق حفظ می کند، پس از تثبیت شبکه به طور خودکار عملیات را از سر می گیرد - بدون نیاز به پرسنل در محل.
بر اساس توازن بار شبکه، سوئیچگیر ترکیبی ولتاژ پایین GGJ از حالتهای جبران فاز به فاز یا جبران مختلط پشتیبانی میکند. با قابلیت ضد تداخل قوی، پالس های تداخل دامنه 2000 ولت را مستقیماً از شبکه، فراتر از استانداردهای صنعت ملی، تحمل می کند.
دستگاه هر ساعت ولتاژ سه فاز، جریان، فرکانس، توان اکتیو، توان راکتیو، ضریب توان، انرژی اکتیو، انرژی راکتیو در سمت ولتاژ پایین ترانسفورماتور و همچنین نرخ اعوجاج ولتاژ/جریان کل و محتوای هارمونیک 2 تا 25 را اندازه گیری و ثبت می کند. مجهز به رابط های RS-232 و RS-485، رونویسی داده ها را از طریق رایانه های دستی امکان پذیر می کند.
از طریق ارتباط از راه دور، به خواندن کنتور بی سیم، آزمایش دستگاه، پیکربندی پارامتر و دسترسی به داده های ضبط شده و بلادرنگ دست می یابد. تابع تحلیل داده داخلی آن از پردازش، آمار و پرس و جو از داده های بار عملیاتی پشتیبانی می کند. این به طور جامع کیفیت منبع تغذیه را با محاسبه نرخ صلاحیت ولتاژ، نرخ بار، نرخ قابلیت اطمینان و حداکثر نرخ بار ارزیابی میکند. کاربران می توانند ضریب توان، توان اکتیو و توان راکتیو را برای دوره های زمانی مختلف بررسی کنند، منحنی هایی را برای ولتاژ فاز، جریان، ضریب توان و غیره ایجاد کنند و تجزیه و تحلیل جامع و گزارش های آماری را چاپ کنند.
IEC439: 《تجهیزات کلید و کنترل ولتاژ پایین》
GB7251: 《دستگاه کلید ولتاژ پایین》
1. دمای هوای محیط نباید از +40 درجه سانتیگراد یا کمتر از -5 درجه سانتیگراد برود و میانگین دمای 24 ساعته نمی تواند از +35 درجه سانتیگراد تجاوز کند. اگر از این محدودیت های دما عبور کرد، باید ظرفیت عملکرد دستگاه را بر اساس شرایط واقعی کاهش دهید.
2. این کلید ترکیبی ولتاژ پایین GGJ فقط برای استفاده در داخل ساختمان طراحی شده است و ارتفاع محل نصب نباید از 2000 متر تجاوز کند.
3. هنگامی که حداکثر دما به +40 درجه سانتیگراد رسید، رطوبت نسبی هوای محیط باید زیر 50٪ باقی بماند. در دماهای پایین تر، رطوبت بالاتر قابل قبول است - به عنوان مثال، 90٪ در +20 درجه سانتیگراد. همچنین باید تراکم گاه به گاه که ممکن است به دلیل نوسانات دما ایجاد شود را در نظر بگیرید.
4. در حین نصب، شیب دستگاه از سطح عمودی نمی تواند بیش از 5 درجه باشد و کل ردیف کابینت ها باید نسبتاً تراز باشند. مهم است که دستگاه را در مکانی بدون لرزش و ضربه شدید نصب کنید، جایی که قطعات الکتریکی در معرض خوردگی بیش از حد قرار نگیرند.
| عرض کابینت (A) | عمق کابینت (B) | فاصله سوراخ نصب (a) | فاصله سوراخ نصب (ب) |
| 800 | 500 | 685 | 385 |
| 600 | 800 | 485 | 685 |
| 600 | 1000 | 485 | 885 |
| 800 | 800 | 685 | 685 |
| 800 | 1000 | 685 | 885 |
| 1000 | 800 | 885 | 685 |
| 1000 | 1000 | 885 | 885 |
| مورد | پارامترها | |
| ولتاژ نامی عایق (V) | 660 | |
| ولتاژ عملیاتی نامی (V) | 380/660 | |
| ولتاژ نامی مدار کمکی (V) | AC | 220/380 |
| دی سی | 110/220 | |
| فرکانس کاری (هرتز) | 50-60 | |
| جریان نامی (A) | اتوبوس بار افقی | <3150 |
| باس بار عمودی | 630/800 | |
| دارای رتبه جریان مقاومت کوتاه مدت | خط وسط (kA/1 s) | 50 |
| باس بار (kA/1 s) | 30 | |
| حداکثر جریان نامی (kA/0.1 s) | 105/50 | |
| ظرفیت شکست واحد عملکردی (kA) | 50 (مقدار مؤثر) | |
| مدرک حفاظت از کابینه | IP40 | |
| اتوبوس بار | سیستم سه فاز چهار سیم، سیستم سه فاز پنج سیم | |
| حالت عملیاتی | در محل، از راه دور و اتوماتیک | |
1. برای ملاحظات خرید: کلید ولتاژ پایین ترکیبی GGJ از شرکت Welcome (Wenzhou) Electric Co., Ltd. دارای چندین شکاف تهویه در بالا و پایین کابینت است. این طراحی یک جریان هوای طبیعی از پایین به بالا را در داخل کابینت مهر و موم شده ایجاد می کند و به طور موثر چالش های اتلاف گرما را برای عملکرد قابل اعتماد برطرف می کند.
2. درب ابزار تابلو برق - مجهز به اجزای الکتریکی - و قطعات نصب داخلی یک مدار کامل حفاظت از زمین را تشکیل می دهند و از تداوم اتصال زمین در همه زمان ها اطمینان می دهند.

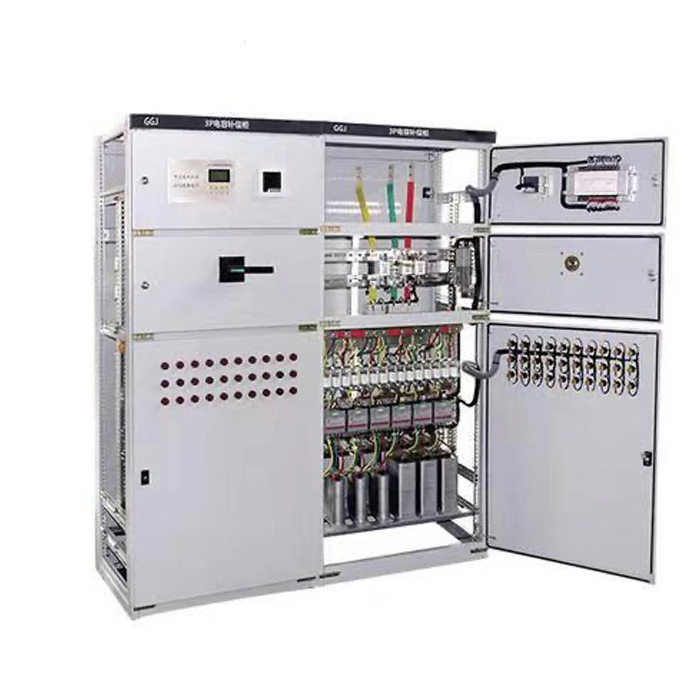

3. شینههای اصلی را در قسمت بالایی کابینت قرار میدهیم، همراه با گیرههای شینه نوع AMJ که از مواد پلیاستر غیراشباع DMC/SMC با استحکام بالا ساخته شدهاند. این گیرهها استحکام مکانیکی و عملکرد عایق فوقالعادهای را ارائه میکنند، در حالی که پوشش قابل جدا شدن کابینت، مونتاژ و تنظیم شینههای اصلی را در محل سادهتر میکند.
4. کابینت دارای پوشش پودری الکترواستاتیک برای چسبندگی قوی است و تمام اجزای داخلی تحت عملیات گالوانیزه و غیرفعال سازی قرار می گیرند. این قابلیتهای «سه ضد» تابلو را افزایش میدهد: مقاومت در برابر رطوبت، مقاومت در برابر گرد و غبار و مقاومت در برابر خوردگی، و عمر مفید آن را در محیطهای مختلف افزایش میدهد.
5. برای پاسخگویی به نیازهای مختلف پروژه، کلید ولتاژ پایین ترکیبی GGJ از چندین گزینه ورودی کابل - ورودی بالا، ورودی پایین و ورودی عقب - پشتیبانی می کند که نصب انعطاف پذیری را برای پروژه های تدارکاتی ارائه می دهد.
◇ نمودار مدار اصلی؛
◇ ظرفیت جبران و روش جبران.
◇ اگر با شرایط عملکرد عادی محصول مطابقت نداشته باشد، باید از قبل مشخص شود.
