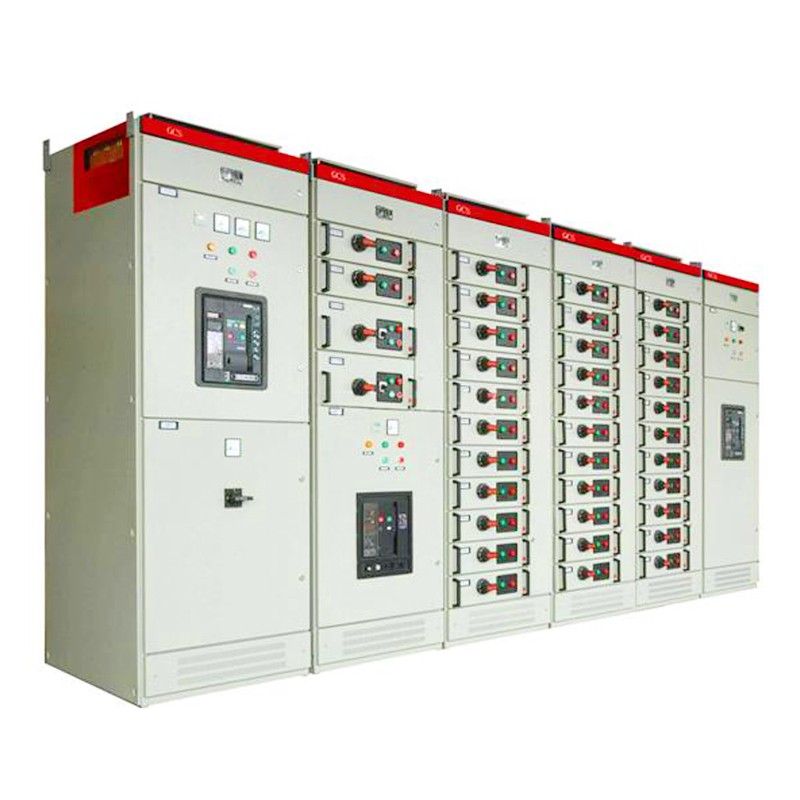

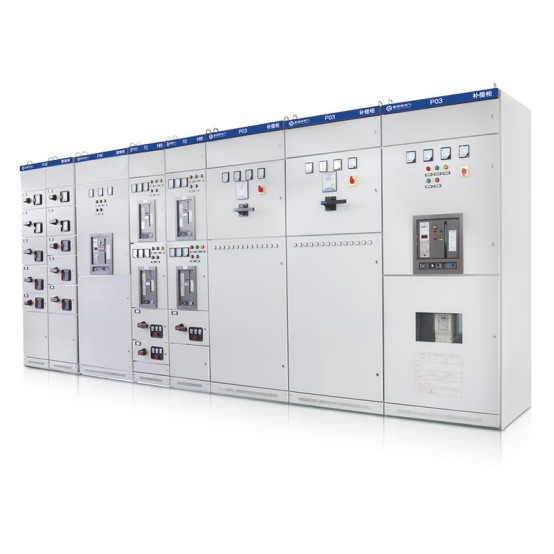

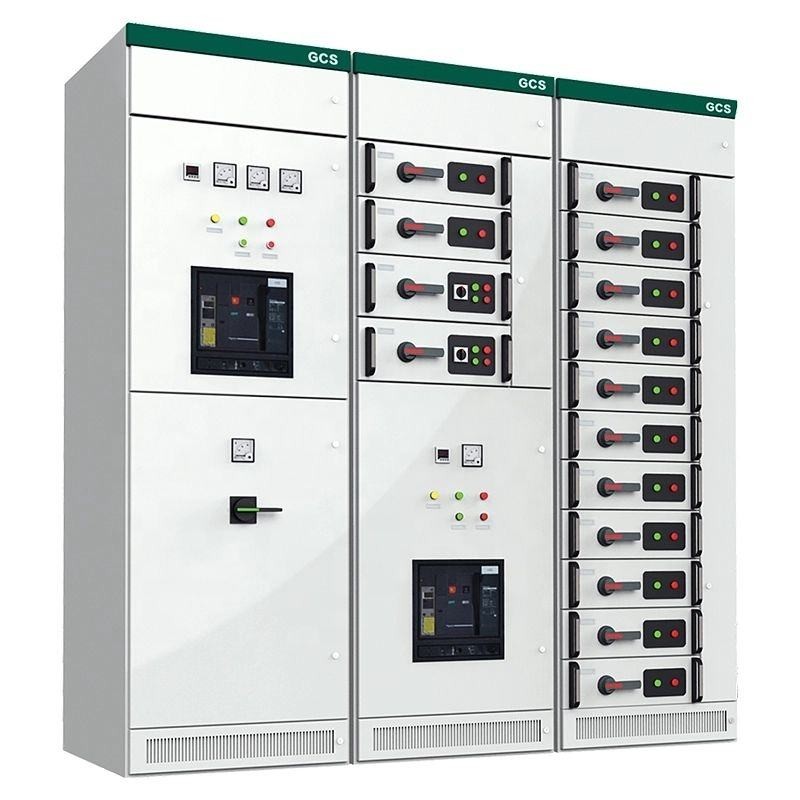

تابلو برق فشار ضعیف کم ویل با کیفیت بالا دارای قابلیت ساخت و شکست بالا، پایداری دینامیکی و حرارتی خوب، ساختار پیشرفته و معقول، طرح الکتریکی انعطاف پذیر، سطح حفاظت بالا، ایمنی و قابلیت اطمینان، سهولت نگهداری و شاخص های عملکرد فنی عالی است.
1. قاب کابینت تابلو برق فشار ضعیف GCS از فناوری تاشو مضاعف استفاده میکند و از صفحات فولادی با روکش آلومینیوم با روی ساخته شده است. این قاب که با سوراخهای 25 میلیمتری ماژولار (پروفایل K) طراحی شده است، ساختاری ساده و دوام استثنایی دارد. کل قاب که با اتصالات پیچ عرضی و طولی دقیق مونتاژ شده است، در طول عمر خود نیازی به تعمیر و نگهداری ندارد.
2. برای محافظت بیشتر، پوسته کابینت تحت آبکاری و پوشش پودری قرار میگیرد. پوشش بالایی محفظه شینه افقی قابل جدا شدن است که نصب شینه در محل را تسهیل می کند و پیچیدگی عملیاتی را کاهش می دهد.
3. مناطق عملکردی داخل کابینت به وضوح پارتیشن بندی شده اند، که عمدتاً شامل محفظه های واحد عملکردی و محفظه های کابل است. هر واحد به طور مستقل با عملکردهای ایزوله عمل می کند و از عدم تداخل متقابل بین اجزای مختلف اطمینان حاصل می کند.
4. شینه افقی به صورت افقی در پایین کابینت نصب شده است و به طور قابل توجهی توانایی آن را برای مقاومت در برابر استرس الکتریکی ناشی از جریان های اتصال کوتاه بهبود می بخشد.
5. کابینت با ساختاری از نوع کشو، میتواند حداکثر 36 مدار را در خود جای دهد که هر مدار دارای جریان نامی 400 آمپر یا کمتر است. مدارهای کشو از تبدیل سه موقعیت بدون به خطر انداختن درجه حفاظت کابینت پشتیبانی می کنند.
6. هر واحد کاربردی می تواند حداکثر 11 کشو با اندازه کامل یا 22 کشو نیم اندازه (1/2) را در خود جای دهد که گزینه های پیکربندی انعطاف پذیری را ارائه می دهد.
7. کشوها به پنج موقعیت عملیاتی مجهز هستند: باز، بسته، آزمایش، استخراج و جدا شده. نشانگرهای صوتی، بصری و متنی مربوطه سیگنال های وضعیت واضحی را برای عملکرد بصری ارائه می دهند.

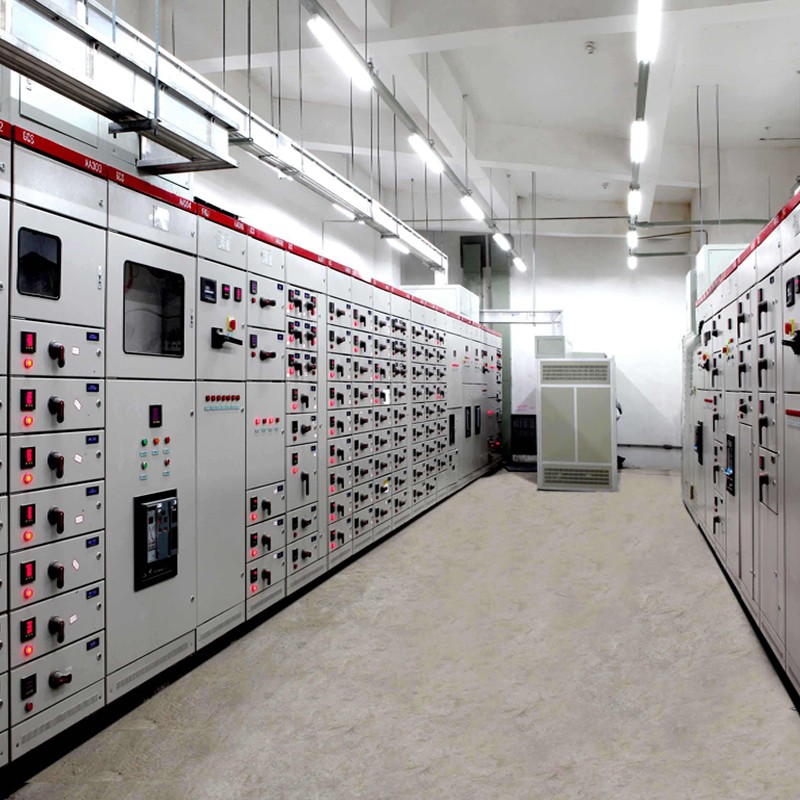

کلید ولتاژ پایین GCS، که به طور مستقل توسط شرکت Welcome (Wenzhou) Electric Co., Ltd. تولید و عرضه شده است، مجموعه کاملی از تجهیزات با عملکرد عالی است که برای سیستم های توزیع برق ولتاژ پایین طراحی شده است - یک انتخاب ایده آل برای تهیه مهندسی، تطبیق پروژه، و خرید تجهیزات انبوه. با ادغام یک ساختار مدولار علمی با عملکرد الکتریکی قابل اعتماد، این تابلو به طور گسترده خریداری و در سناریوهای کلیدی مانند نیروگاهها، کارگاههای صنعتی، ساختمانهای بلند و مجتمعهای تجاری در مقیاس بزرگ استفاده میشود و به عنوان یک دستگاه اصلی برای کنترل توزیع نیرو و تخصیص دقیق انرژی عمل میکند.
مزیت اصلی تدارکات آن در طراحی پیشرفته "قابل برداشت" نهفته است: هر واحد عملکردی (از جمله کلیدهای مدار، کنتاکتورها و غیره) را می توان به راحتی خارج کرد یا بدون ایجاد اختلال در عملکرد کلی سیستم وارد کرد. این امر فرآیندهای تعمیر و نگهداری پس از تدارکات را به طور قابل توجهی ساده می کند، زمان خرابی تجهیزات را به حداقل می رساند و به طور موثر هزینه های عملیاتی و نگهداری کلی را برای طرف های تدارکات کاهش می دهد.
در طول تولید، شرکت Welcome (Wenzhou) Electric Co., Ltd. از استانداردهای کنترل کیفیت دقیق پیروی می کند و از مواد عایق درجه بالا و تکنیک های ساخت دقیق استفاده می کند. این تابلو مجهز به چندین مکانیسم حفاظت ایمنی جامع (محافظت در برابر اتصال کوتاه، حفاظت اضافه بار و غیره) است که آن را قادر می سازد تا به طور پایدار با محیط های شبکه برق پیچیده سازگار شود و از عملکرد ایمن و مستمر سیستم توزیع اطمینان حاصل کند - به طور کامل نیازهای با قابلیت اطمینان بالا پروژه های تدارکات را برآورده می کند. علاوه بر این، طراحی ماژولار انعطافپذیر آن از توسعه بر اساس تقاضا پشتیبانی میکند، که میتواند با دقت نیازهای خرید سفارشی پروژههای مختلف را برای ظرفیتهای مختلف و حالتهای کنترل مطابقت دهد، و سازگاری و مقرونبهصرفه بودن خرید را افزایش میدهد. به عنوان یک تجهیزات توزیع برق کم ولتاژ مقرون به صرفه، کارآمد و ایمن، به یک گزینه خرید قابل اعتماد در زمینه توزیع برق کم ولتاژ مدرن تبدیل شده است.
این تابلو برق فشار ضعیف قابل برداشت GCS به طور کامل با استانداردهای مربوطه بین المللی و ملی مانند IEC60439-1، GB7251.1 "تجهیزات کلید و کنترل کامل ولتاژ پایین" و GB/T 24274 "تجهیزات و تجهیزات کنترل کامل قابل برداشت با ولتاژ پایین" مطابقت دارد، و تضمین می کند که الزامات استاندارد با کیفیت بالا و استانداردهای تدارکاتی و کنترلی تامین می شود. تصمیمات تدارکاتی
دمای محیط: دمای هوای محیط نباید از +40 درجه سانتیگراد تجاوز کند یا کمتر از -5 درجه سانتیگراد باشد و میانگین دمای 24 ساعته نباید از +35 درجه سانتیگراد تجاوز کند. برای پروژه های تدارکاتی که شامل استفاده فراتر از محدوده دمایی فوق می شود، تابلو برق فشار ضعیف قابل برداشت GCS باید با ظرفیت کاهش یافته کار کند تا ایمنی عملیاتی و پایداری عملکرد تضمین شود.
رطوبت نسبی: هنگامی که حداکثر دمای محیط به +40 درجه سانتیگراد می رسد، رطوبت نسبی نباید از 50٪ تجاوز کند. رطوبت بیشتر در دماهای پایین تر مجاز است (مثلاً رطوبت نسبی 90٪ در +20 درجه سانتیگراد). در طول تهیه و نصب بعدی، باید به خطرات احتمالی تراکم ناشی از تغییرات دمایی ناگهانی توجه کافی داده شود تا از خرابی تجهیزات جلوگیری شود.
ارتفاع: ارتفاع محل نصب استاندارد نباید از 2000 متر بالاتر از سطح دریا تجاوز کند. برای پروژه های تدارکاتی در مناطق بالاتر از 2000 متر، تجهیزات باید به طور متناظر برای استفاده کاهش یابد و الزامات مربوطه باید به وضوح در قرارداد تدارکات مشخص شود.
شرایط محل نصب: تابلو برق باید در مکان هایی عاری از خطرات آتش سوزی، خطر انفجار، گرد و غبار سنگین، خوردگی شیمیایی و لرزش یا ضربه شدید نصب شود. طرفهای تدارکات باید تأیید کنند که محیط در محل الزامات فوق را قبل از تحویل برآورده میکند تا از عمر مفید و قابلیت اطمینان تجهیزات اطمینان حاصل شود.
مذاکره محیطی ویژه: اگر محیط واقعی استفاده از پروژه تدارکات نتواند الزامات فوق الذکر را برآورده کند، طرف خرید باید به سرعت با شرکت Welcome (Wenzhou) Electric Co. Ltd. برای فرموله کردن راه حل های سفارشی (مانند ارتقاء مواد ویژه یا بهبود نیازهای ساختاری با پروژه) ارتباط برقرار کرده و مذاکره کند.
| شماره سریال | پروژه | پارامتر | |
| 1 | ولتاژ عایق نامی | 660 ولت (1000 ولت) / AC | |
| 2 | ولتاژ کاری نامی | 380 ولت (660 ولت) / AC | |
| 3 | سطح اضافه ولتاژ | IV | |
| 4 | درجه آلودگی | 3 | |
| 5 | فرکانس نامی | 50 (60) هرتز | |
| 6 | ولتاژ مقاومت در برابر ضربه نامی | 8 کیلو ولت | |
| 7 | اتوبوس اصلی | جریان نامی | تا 4000A |
| دارای جریان مقاومت کوتاه مدت | تا 80 کیلو آمپر | ||
| حداکثر جریان مقاومتی نامی | تا 176 کیلو آمپر | ||
| 8 | اتوبوس عمودی | جریان نامی | تا 1000A |
| دارای جریان مقاومت کوتاه مدت | تا 50 کیلو آمپر | ||
| حداکثر جریان مقاومتی نامی | تا 105 کیلو آمپر | ||
| 9 | سطح حفاظت | IP30 تا IP54 | |
| 10 | ارتفاع تجهیزات | 2200 میلی متر | |
| 11 | عرض دستگاه | 400، 600، 800، 1000، 1200 میلی متر | |
| 12 | عمق تجهیزات | 600، 800، 1000، 1200 میلی متر | |
توجه: برای راه حل سیم کشی عقب، عمق کابینت 1000 میلی متر توصیه می شود.

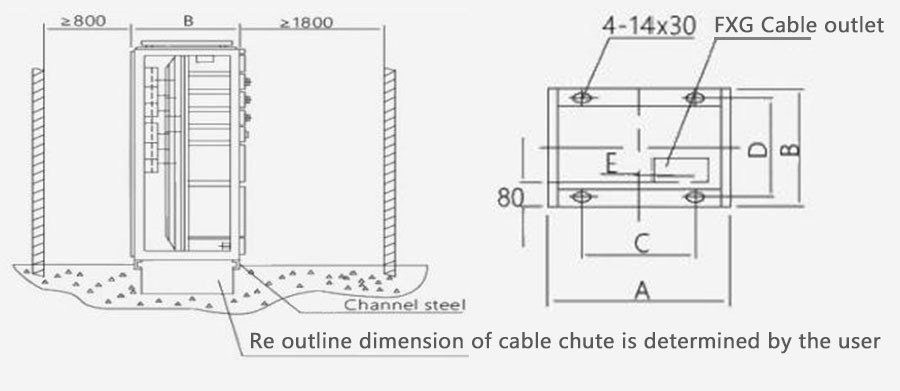

| کد جهانی کابینت | A | B | C | D | توجه داشته باشید |
| GCS-TG1010-4 | 1000 | 1000 | 850 | 956 | کابینت اتصال |
| GCS-TG0810-4 | 800 | 1000 | 650 | 956 | کابینت پذیرایی |
| GCS-TG0808-4 | 800 | 800 | 650 | 756 | کابینت پذیرایی |
| GCS-TG0608-4 | 600 | 800 | 450 | 756 | کابینت پذیرایی |

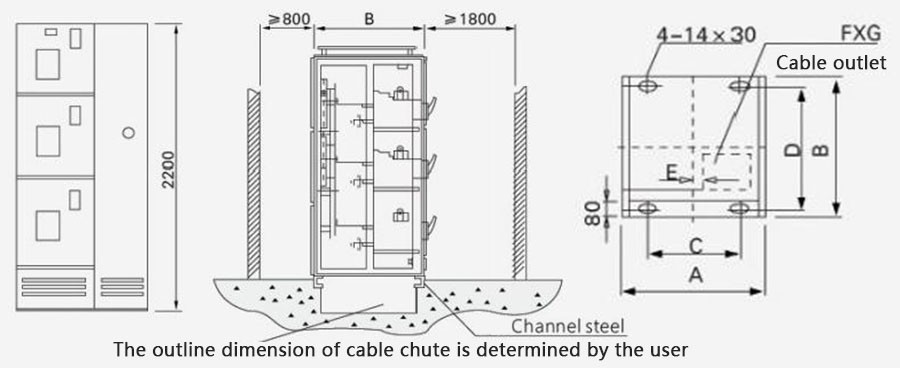

| کد جهانی کابینت | A | B | C | D | E | FxG |
| GCS-TG1010-2 | 1000 | 1000 | 850 | 956 | 1000 | 400×400 |
| GCS-TG0810-2 | 800 | 1000 | 650 | 956 | 800 | 200×400 |
| GCS-TG1008-2 | 1000 | 800 | 850 | 756 | 1000 | 400×400 |
| GCS-TG0808-2 | 800 | 800 | 650 | 756 | 800 | 200×400 |

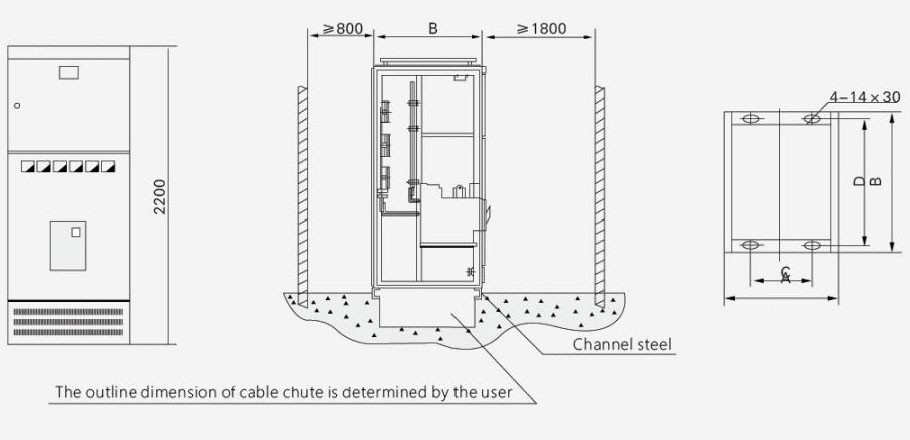

| کد جهانی کابینت | A | B | C | D | E | FxG |
| GCS-TG1006-1 | 1000 | 600 | 850 | 556 | 60 | 400×350 |
| GCS-TG0806-1 | 800 | 600 | 650 | 556 | 160 | 200×350 |
