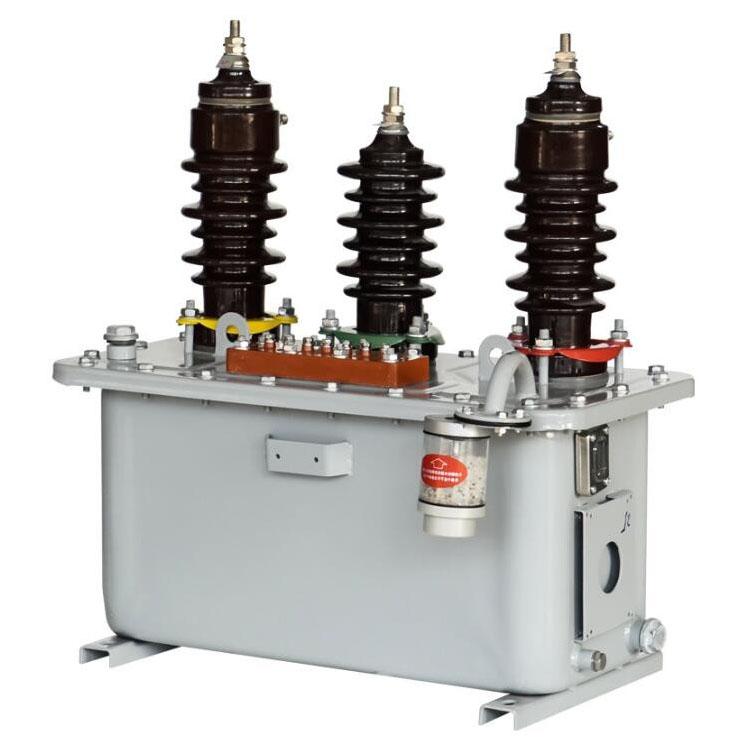

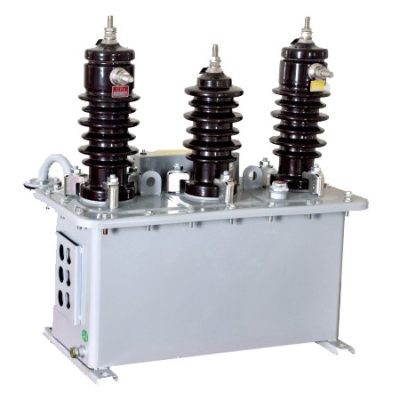

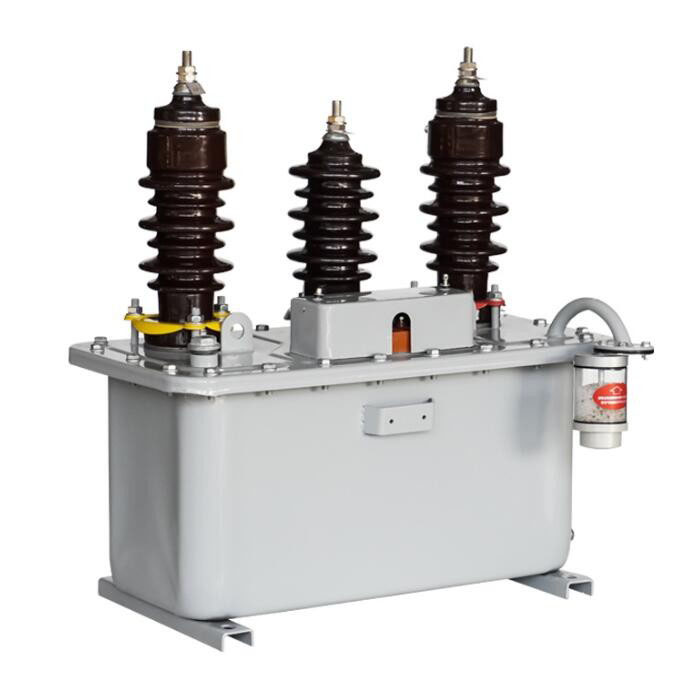

JLS-6/10 ترانسفورماتور ترکیبی غوطه ور در روغن در فضای باز

ترانسفورماتور ترکیبی بادوام JLS-6/10 کارخانه کامویل نه تنها ضد رطوبت عالی است، بلکه عملکرد خوبی نیز دارد: ظرفیت بزرگ، اندازه کوچک، وزن سبک، حمل و نقل و نصب راحت. سیم کشی از نوع سه فاز V/V استفاده می کند که می تواند جریان، ولتاژ و محاسبه انرژی الکتریکی را به دقت اندازه گیری کند و همچنین می تواند در شرایط پیچیده کار در فضای باز مقاومت کند.

مناسب برای مدارهای AC 50 تا 60 هرتز، با حداکثر ولتاژ نامی 10 کیلو ولت، ترانسفورماتور ترکیبی غوطه‌ور در روغن بیرونی JLS-6/10 می‌تواند نیازهای اندازه‌گیری در فضای باز پست‌های روستایی و صنعتی را برآورده کند. همچنین می‌توان آن را با توجه به نیازهای خرید به کنتورهای توان و انرژی راکتیو مجهز کرد که بسیار کاربرپسندتر از ترانسفورماتورهای سنتی غوطه‌ور در روغن است. مطمئناً انتخاب مناسبی برای جایگزینی تجهیزات قدیمی است.

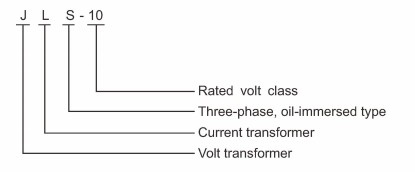

تعیین نوع

ساخت و ساز

جعبه اندازه‌گیری ترانسفورماتور ترکیبی غوطه‌ور در روغن در فضای باز JLS-6/10 دارای طراحی مدولار است که شامل دو ترانسفورماتور ولتاژ تک فاز (PT) و دو ترانسفورماتور جریان (CT) است. هر دو PT و CT ساختارهای الکترومغناطیسی هستند که با پیچ و مهره روی صفحات مخزن سوخت ثابت شده اند، با طرح کلی فشرده و محکم.
مخزن سوخت دارای طراحی مربعی با عملکرد آب بندی خوب است. پوشش جعبه و بدنه جعبه توسط پیچ و مهره به هم متصل شده اند تا از آب بندی اطمینان حاصل شود. دو حلقه بالابر روی درب جعبه برای بلند کردن و حمل آسان تجهیزات وجود دارد. کنار مخزن سوخت به اجزای کلیدی مانند سطح روغن، پیچ زمین و شیر تخلیه روغن مجهز شده است که نظارت بر عملکرد روزانه، حفاظت از زمین و نگهداری تخلیه روغن را تسهیل می کند.
این طراحی ساختاری به طور کامل محیط استفاده در فضای باز را در نظر می گیرد و عملکرد پایدار و قابل اعتماد تجهیزات را در شرایط مختلف سخت تضمین می کند.

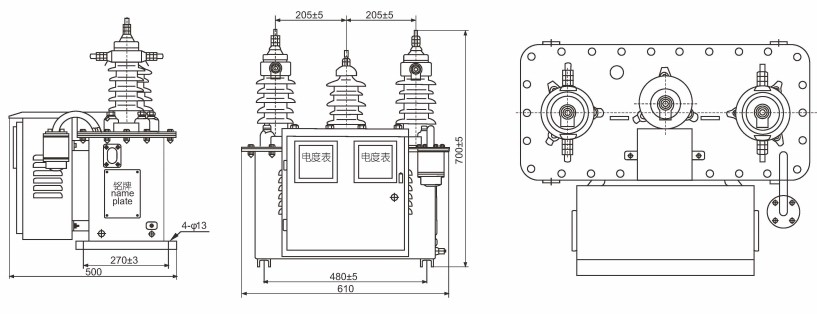

طرح کلی و ابعاد نصب

ابعاد کلی: JLS-6kV، 10kV (کلاس 0.2، 0.2S)؛ مناسب برای استفاده در سیستم های ولتاژ 6KV و 10KV.

اقدامات احتیاطی ایمنی: بازرسی قبل از عملیات

قبل از به کار انداختن ترانسفورماتورهای ترکیبی غوطه ور روغنی در فضای باز JLS-6 و JLS-10، لازم است انسداد سوراخ های تهویه روی لاستیک بافر در وسط دستگاه ضد رطوبت برطرف شود. سوراخ تهویه باید بدون مانع نگه داشته شود، در غیر این صورت بر عملکرد عادی تجهیزات تأثیر می گذارد.
این مرحله یک آیتم بازرسی ضروری قبل از راه اندازی تجهیزات است و توصیه می شود در هنگام پذیرش در محل بر تایید آن تمرکز کنید.

هنگام سفارش لطفا موارد زیر را مشخص کنید:

برای خرید ترانسفورماتورهای ترکیبی غوطه ور در روغن در فضای باز JLS-6/10 از شرکت Welcome (Wenzhou) Electric Co., Ltd. و سهولت استفاده و سازگاری آنها با سیستم خود، چندین نکته کلیدی وجود دارد که باید به آنها توجه کنید:
تطبیق پارامترها باید دقیق باشد
نسبت تبدیل: نسبت‌های تبدیل ولتاژ و جریان CT (ترانسفورماتور جریان) و PT (ترانسفورماتور ولتاژ) مورد نیاز چیست؟ این دو عدد را به ما بدهید تا مطمئن شویم که با شبکه برق شما همسو هستند.
دقت: چه سطحی از دقت را می خواهید (مانند 0.2 یا 0.2S)؟ همچنین پارامترهایی برای خروجی ثانویه وجود دارد که باید الزامات اندازه گیری شما را برآورده کند.
محیط زیست: الزامات سطح عایق تجهیزات چیست؟ ما باید محیط کار را در محل، مانند دما، ارتفاع، و وجود گازهای خورنده بدانیم تا بتوانیم در آنجا «مقاومت» کنیم.
کیفیت و گواهینامه باید قابل اعتماد باشد
به برند و صلاحیت ها نگاه کنید: یک مارک قوی و معتبر مانند Welcome (Wenzhou) Electric Co., Ltd. انتخاب کنید. بررسی کنید که آیا محصول تست دسترسی به شبکه موسسات معتبری مانند State Grid و Southern Power Grid را گذرانده است یا خیر.
تمرکز بر اجزای هسته: مواد و فرآیندهای اجزای هسته مانند هسته آهنی، سیم پیچی و مخزن روغن ترانسفورماتورها را درک کنید. محصولات با کیفیت بالا معمولا از مواد جامد و صنایع دستی نفیس استفاده می کنند.
نصب و نگهداری باید راحت باشد
راحتی نصب: اندازه و وزن تجهیزات و همچنین شرایط نصب در محل (مانند ظرفیت باربری تیرهای برق و فضای نصب) را در نظر بگیرید. طراحی اسپلیت سری JLS معمولا برای نصب و نگهداری در محل راحت تر است.
آیا نگهداری راحت است: بپرسید که آیا تعمیر و نگهداری قطعاتی مانند فیوزها و پیچ‌های اتصال به زمین راحت است یا خیر. یک محصول با طراحی خوب را می توان با نیمی از تلاش حفظ کرد.
خدمات پس از فروش باید تضمین شود
دوره گارانتی باید روشن باشد: دوره گارانتی و محدوده محصول را درک کنید. یک سازنده مطمئن مدت گارانتی طولانی تری را ارائه می دهد.
پشتیبانی فنی باید وجود داشته باشد: تامین کنندگانی را انتخاب کنید که بتوانند پشتیبانی فنی و خدمات در محل را به موقع ارائه دهند. هنگامی که مشکلی در تجهیزات فضای باز وجود دارد، سرعت پاسخ بسیار مهم است.
