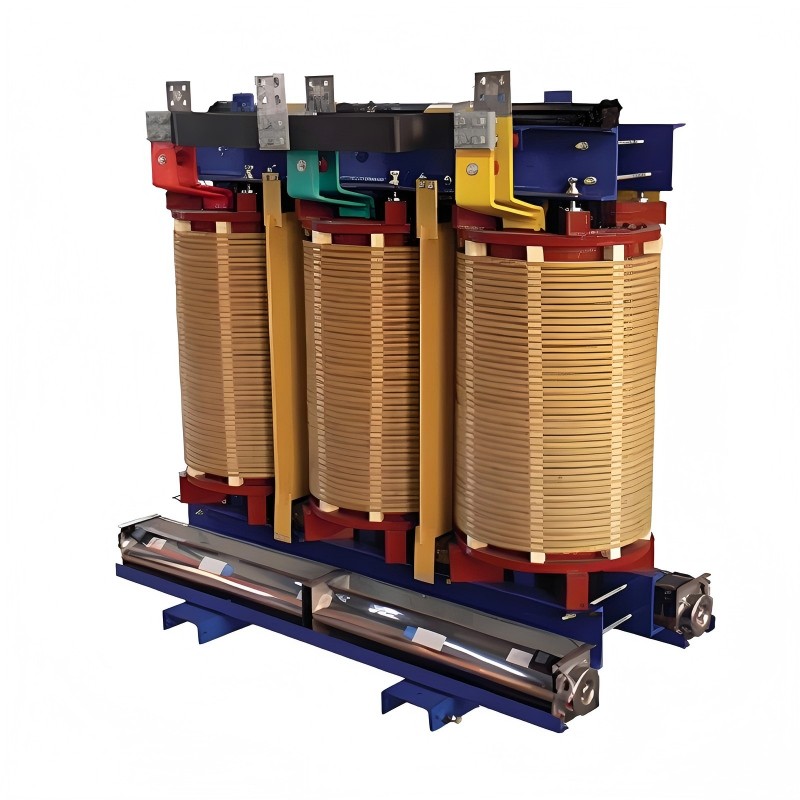

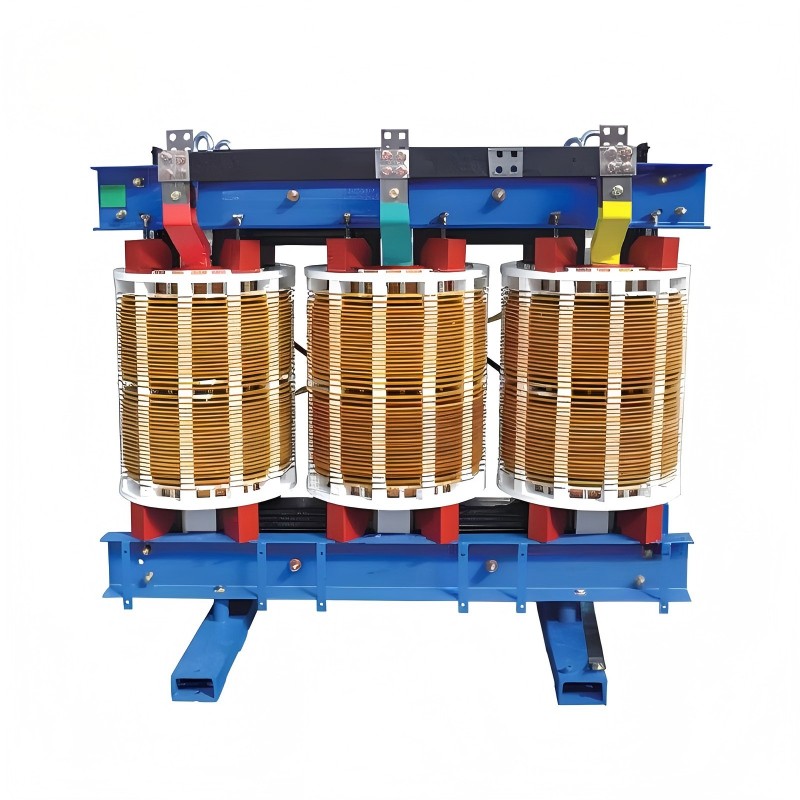

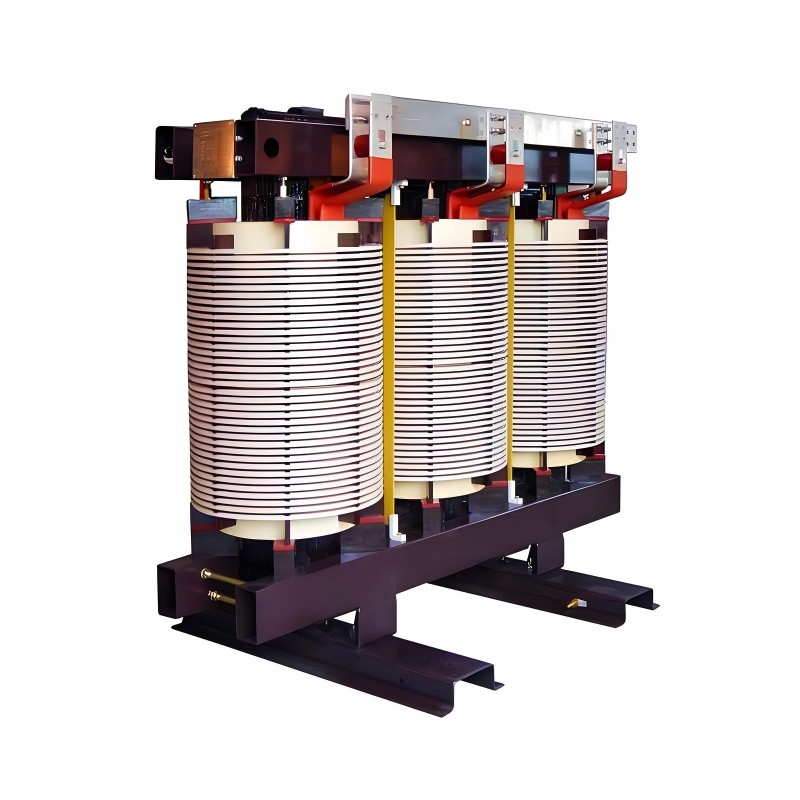

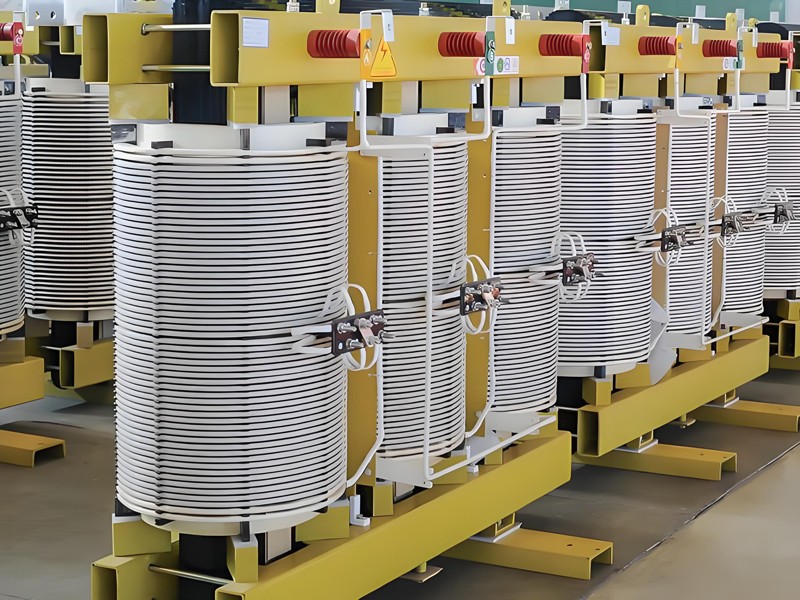

ترانسفورماتور نوع خشک سه فاز بدون کپسوله سری SGB کارخانه Comewill راه حلی برای کاربرانی است که به دنبال خرید ترانسفورماتورهای نوع خشک برای کاربردهای صنعتی و تجاری هستند. این ترانسفورماتور با عایق های پیشرفته، بهینه سازی مدار مغناطیسی و ساختار مدولار طراحی شده است، این ترانسفورماتور ایمنی، کارایی و سازگاری محیطی بالایی را ارائه می دهد.
ترانسفورماتور نوع خشک سه فاز غیر محصور شده سری SGB یک ترانسفورماتور نوع خشک غیر محصور شده است که از فناوری پیشرفته اشباع فشار خلاء (VPI) به جای ریخته گری سنتی رزین استفاده می کند. این به طور خاص برای:
تبدیل برق ولتاژ متوسط به ولتاژ پایین (10-35kV / 0.4kV)
تاسیسات داخلی و نیمه باز
کاربردهایی که نیاز به ایمنی بالا در برابر آتش و مقاومت در برابر رطوبت دارند
ترانسفورماتور نوع خشک سه فاز غیر محصور شده سری SGB چندین فناوری پیشرفته را برای اطمینان از عملکرد قابل اعتماد و کارآمد یکپارچه می کند:
1. طراحی هسته مغناطیسی پیشرفته
فولاد سیلیکونی چند لایه با نفوذپذیری بالا
ساختار لپ پلکانی از دست دادن هسته را کاهش می دهد
به طور موثر اعوجاج هارمونیک سوم را سرکوب می کند
2. سیستم عایق با کارایی بالا
سیستم عایق دوگانه (H-class + NOMEX®)
مقاومت حرارتی عالی و استحکام دی الکتریک
مقاوم در برابر خوردگی شیمیایی و رطوبت

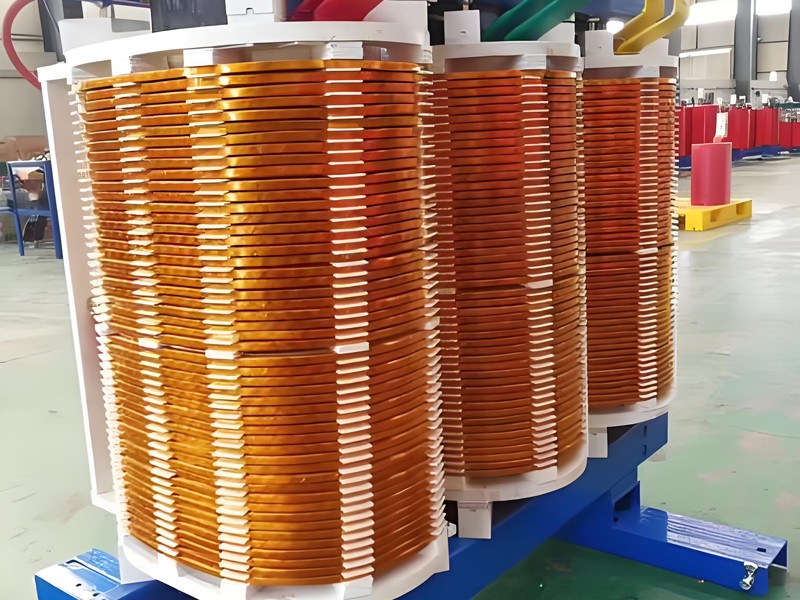

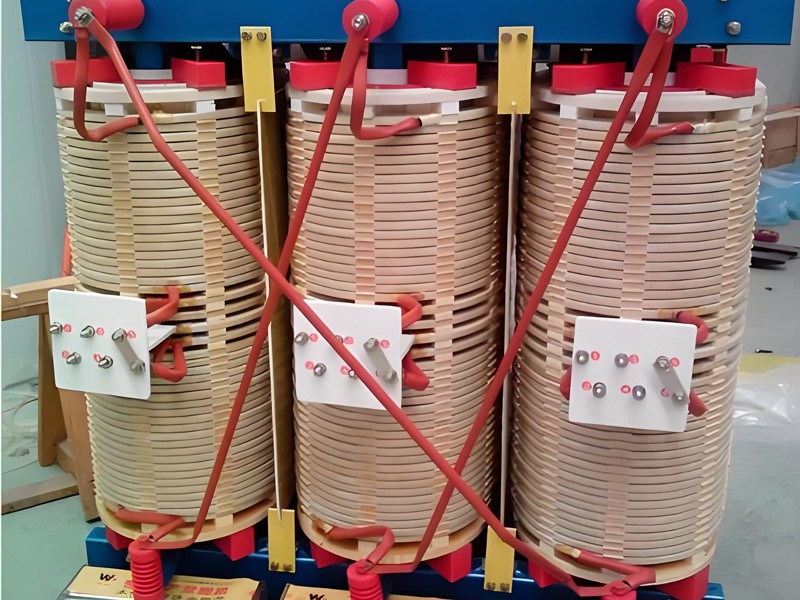

3. ساختار سیم پیچ بهینه شده
ولتاژ بالا: ساختار کیک لایه ای
ولتاژ پایین: سیم پیچ فویل برای توزیع یکنواخت جریان
افزایش مقاومت در برابر اتصال کوتاه و استحکام مکانیکی
4. مدیریت حرارتی کارآمد
طراحی تهویه باز راندمان خنک کننده را بهبود می بخشد
مواد کم تلفات تولید گرما را کاهش می دهند
عملکرد پایدار حتی در محیط های با رطوبت بیش از 95٪
5. فرآیند تولید VPI
اشباع فشار خلاء ثانویه
قابلیت ضد رطوبت قوی و مقاوم در برابر آلودگی
تخلیه جزئی بسیار کم، عمر مفید طولانی مدت
6. ایمنی و حفاظت از محیط زیست
طراحی غیر قابل اشتعال و ضد انفجار
مواد کاملا قابل بازیافت
مطابق با استانداردهای زیست محیطی بین المللی
| ظرفیت نامی (kVA) | ولتاژ نامی | گروه برداری | تلفات بدون بار (W) | کاهش بار (W) | جریان بدون بار (%) | ولتاژ امپدانس (%) | ||||||||||
| HV (kV) | محدوده ضربه زدن (%) | LV (kV) | 11# | 12# | 13،14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120 ℃ | 120 ℃ | 120 ℃ | 145 درجه سانتیگراد | |||||||
| 100 | 6 6.3 6.6 10 10.5 11 | ± 5 یا ± 2 X 2.5 | 0.4 | Dyn11 یا Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
سکوهای دریایی و محیط های دریایی
کارخانه های شیمیایی و پتروشیمی
ساختمان های تجاری مرتفع و مراکز داده
فرودگاه ها، بیمارستان ها و سیستم های حمل و نقل ریلی
تاسیسات تولید صنعتی
مناطق مرطوب یا با درجه حرارت بالا (آب و هوای گرمسیری)
ساختار ماژولار و باز، تعمیر و نگهداری ترانسفورماتور نوع خشک سه فاز غیر محصور شده سری SGB را ساده و مقرون به صرفه می کند:
بازرسی منظم
تجمع گرد و غبار و کانال های تهویه را تمیز کنید
اتصالات را از نظر شل بودن یا گرم شدن بیش از حد بررسی کنید
پایش محیط زیست
از تهویه مناسب اطمینان حاصل کنید و از آلودگی بیش از حد جلوگیری کنید
در صورت امکان رطوبت را در محدوده توصیه شده حفظ کنید
تست برق
به طور دوره ای مقاومت عایق را اندازه گیری کنید
نظارت بر شرایط بار و افزایش دما
نگهداری پیشگیرانه
سیم پیچ ها و سطوح هسته را تمیز کنید
علائم خوردگی یا تخریب عایق را بررسی کنید
