کلید 24 کیلو ولت واحد اصلی SF6 عایق گاز

به دنبال یک کلید عایق گازی واحد اصلی حلقه 24 کیلوولت SF6 با کیفیت هستید؟ کارخانه Comewill راه حل همه کاره و مدولار RMU را ارائه می دهد. با ولتاژ نامی تا 24 کیلو ولت و نرخ نشتی کمتر از 0.25 ‰، تابلو برق ما قطع کننده های مدار خلاء/SF6 و سوئیچ های بار 3 ایستگاه را یکپارچه می کند.

مزایای محصول

فناوری جوش لیزری رباتی: برخلاف جوشکاری دستی که مستعد شکاف های میکروسکوپی است، کیسه های هوای SF6 (مخزن های گاز) ما با استفاده از رباتیک دقیق آب بندی می شوند. این امر نرخ نشتی ≤0.25‰ در سال را تضمین می کند که به طور قابل توجهی فراتر از الزامات استاندارد است.

طول عمر الکتریکی طولانی: سوئیچ های بار: به سطح E3 می رسد، بالاترین درجه برای عملیات سوئیچینگ مکرر.

قطع کننده های مدار: به سطح E2 می رسد، عملکرد قطعی اتصال کوتاه قوی را بدون تعویض مکرر تماس تضمین می کند.

انعطاف‌پذیری محیطی: با رتبه‌بندی IP67، اجزای ولتاژ بالا اولیه کاملاً در برابر گرد و غبار و غوطه‌ور شدن موقت در آب محافظت می‌شوند و کلید 24 کیلو ولت واحد اصلی حلقه عایق گاز SF6 را برای مناطق مرطوب ساحلی یا کارخانه‌های صنعتی پر گرد و غبار مناسب می‌سازد.

ایمنی عملیاتی: فشار گاز به شدت روی 1.4 بار محدود شده است، و طراحی سوئیچ بار 3 ایستگاه موقعیت یابی واضح "زمین بسته-باز" را تضمین می کند که به طور کامل توسط گزارش های آزمایش نوع تایید شده است.

پارامترهای محصول:

* واحد اصلی حلقه عایق SF6
*دستگاه توزیع فشار متوسط ​​داخلی
*ولتاژ نامی: 3.3kV، 6kV، 10kV، 11kV، 12.5kV، 13.8kV، 15kV، 17kV، 22kV، 24kV، 33kV، 36kV، 40.5kV.
*طبقه ایستاده
*نرخ نشت سالانه ≤0.25‰ در سال
* فشار گاز SF6 در 20 درجه سانتیگراد 0.4 بار است (فشار نسبی)
* استاندارد: IEC، ANSI، GB

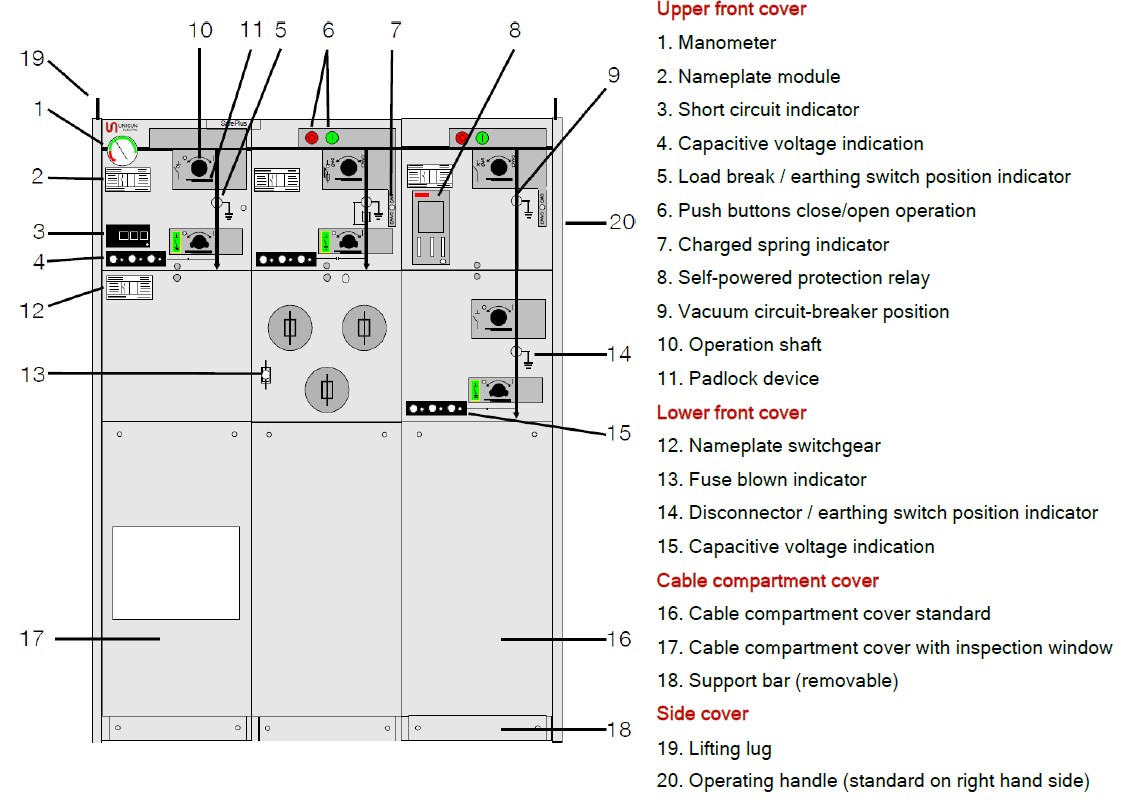

مونتاژ بیرونی

تاریخ فنی کابینت C

با ولتاژ تحمل فرکانس برق 42 کیلو ولت موجود است

تاریخ فنی کابینت F

1)          با فیوز پیوندهای ولتاژ بالا محدود شده است
2)          با ولتاژ تحمل فرکانس برق 42 کیلو ولت موجود است

تاریخ فنی کابینت V

1)          با ولتاژ تحمل فرکانس برق 42 کیلو ولت موجود است
2)         به نوع بوش استفاده شده بستگی دارد
3)          اینترفیس A - 12.5kA/1s، رابط B - 16kA/1s

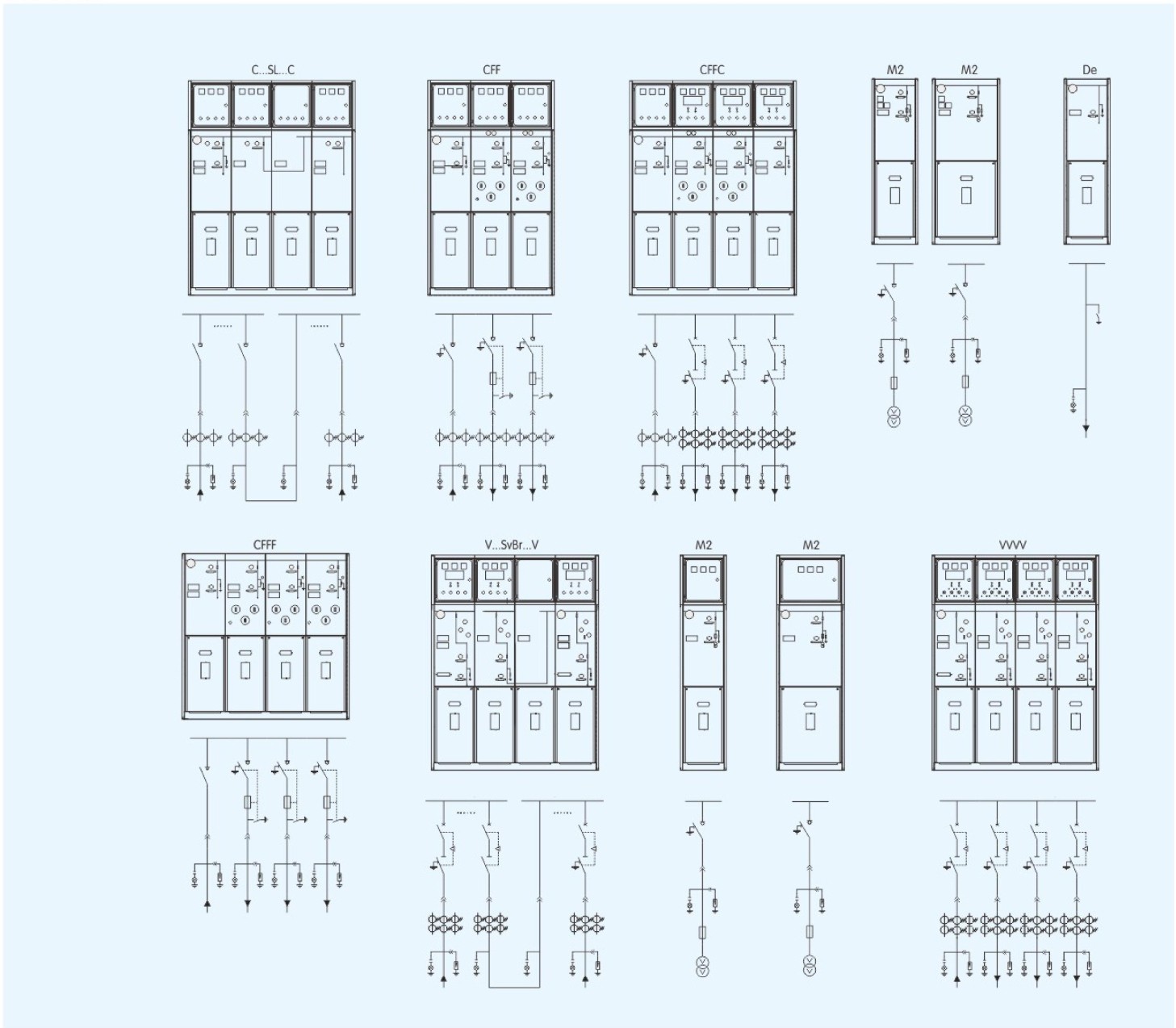

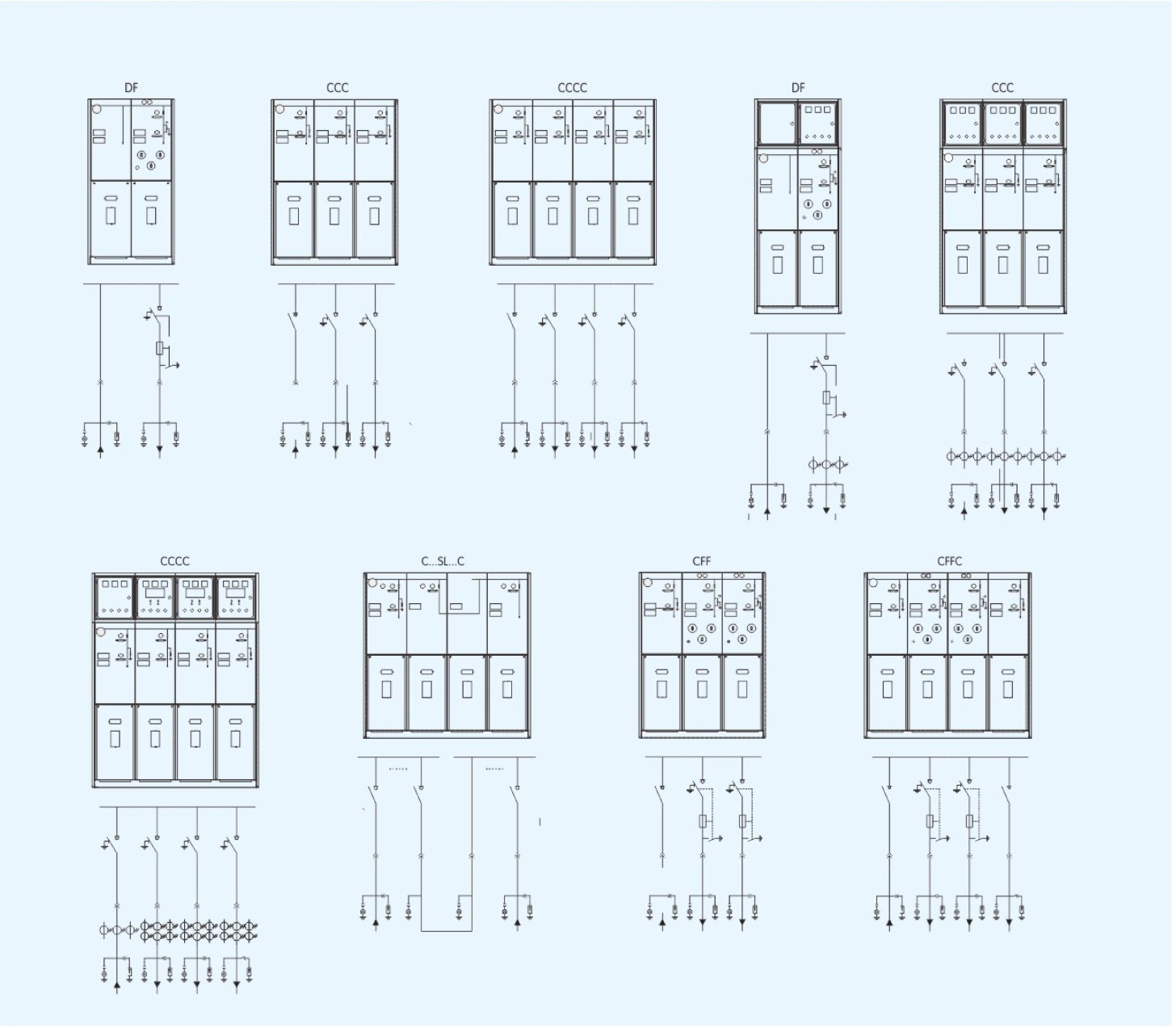

نمودار زیرساخت

سوالات متداول

Q1: حداکثر ولتاژ نامی برای سری RMU شما چقدر است؟

پاسخ: در حالی که مدل پرچمدار ما واحد 24 کیلو ولت است، محدوده ما 3.3 کیلو ولت تا 40.5 کیلو ولت را پوشش می دهد تا نیازهای شبکه بین المللی مختلف را برآورده کند.

Q2: آیا می توانم بین مدار شکن خلاء و SF6 یکی را انتخاب کنم؟

ج: بله. در کابینه "V" ما هر دو گزینه را ارائه می دهیم. قطع کننده های خلاء اغلب به دلیل تعمیر و نگهداری کم ترجیح داده می شوند، در حالی که بریکرهای SF6 بر اساس بار خاص و نیازهای محیطی در دسترس هستند.

Q3: چگونه مطمئن می شوید که فشار گاز ایمن باقی می ماند؟

پاسخ: ما از فشار نسبی 0.4 بار (در 20 درجه سانتیگراد) و حداکثر محدودیت 1.4 بار استفاده می کنیم. هر واحد شامل یک فشار سنج با کنتاکت های کمکی برای نظارت از راه دور و آلارم می باشد.

Q4: آیا تجهیزات برای محیط های خشن در فضای باز مناسب است؟

ج: بله. در حالی که RMU یک طراحی داخلی است، مخزن هسته SF6 دارای رتبه IP67 است. هنگامی که در یک کیوسک مناسب در فضای باز (پست فشرده) قرار می گیرد، در مناطق با رطوبت یا آلودگی بالا رشد می کند.
