نشانگر خطای خط EKL-4DXN با وضعیت زنده

نشانگر خطای خط EKL-4DXN با وضعیت زنده چیست؟

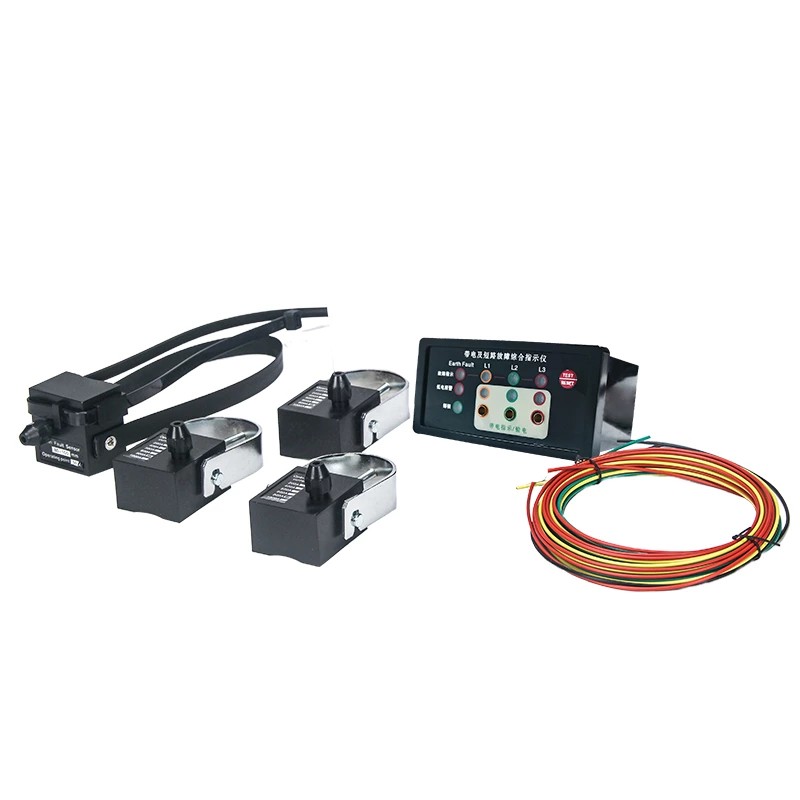

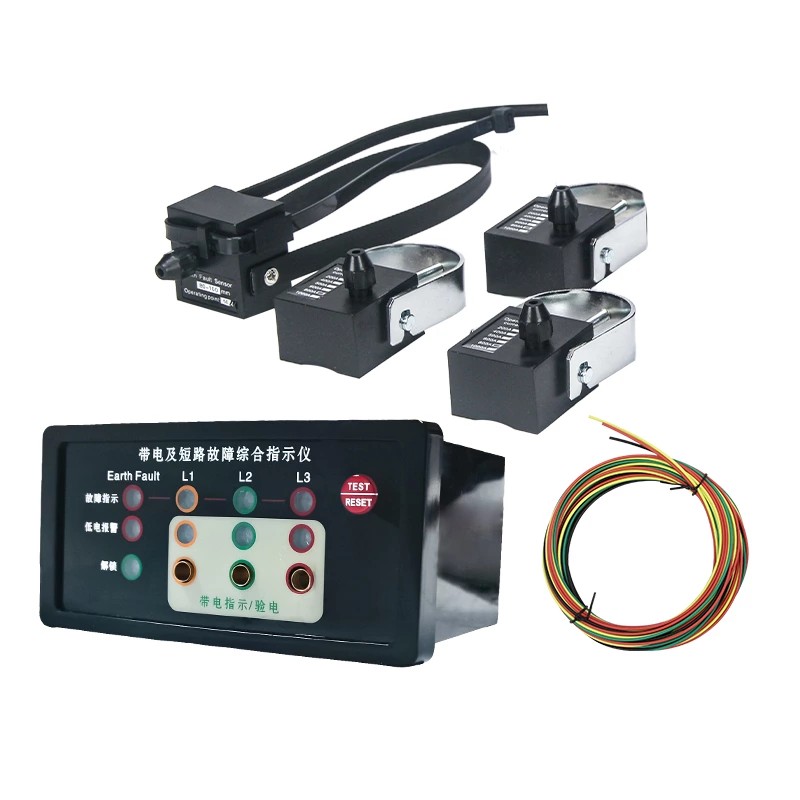

نشانگر خطای خط EKL-4DXN با وضعیت زنده یک دستگاه نظارت آنلاین است که توسط Comewill به طور خاص برای تابلو برق ولتاژ بالا و شبکه های توزیع زیر 20 کیلو ولت توسعه یافته است. این دستگاه عملکردهای تشخیص خطا، نشانگر زنده و تأیید فاز را یکپارچه می کند. با استفاده از طراحی مدولار و فناوری ارتباطات فیبر نوری، می تواند به طور پایدار در محیط های پیچیده الکترومغناطیسی کار کند و پشتیبانی قابل اعتمادی را برای بازرسی های روزانه و تشخیص عیب در سیستم های قدرت ارائه دهد.

ویژگی های محصول

1. توابع هشدار خطای اصلی

هشدار خطای اتصال کوتاه

هنگامی که یک اتصال کوتاه در خط رخ می دهد، سنسور اتصال کوتاه که در نشانگر خطای خط EKL-4DXN با وضعیت زنده تعبیه شده است، بلافاصله جریان خطا را گرفته و سیگنال هشدار را از طریق کابل فیبر نوری به کامپیوتر میزبان ارسال می کند. ارتباطات فیبر نوری دارای قابلیت ضد تداخل قوی است و از تأثیر نویز الکترومغناطیسی داخل تابلو برق بر روی انتقال سیگنال جلوگیری می کند. به محض دریافت سیگنال، کامپیوتر میزبان چراغ نشانگر خطای اتصال کوتاه مربوطه را فعال می کند و به پرسنل در محل کمک می کند تا مدار معیوب را به سرعت پیدا کنند.

هشدار خطای زمین

سنسور زمین به طور مداوم جریان توالی صفر خط را کنترل می کند. هنگامی که جریان خطای زمین به آستانه هشدار از پیش تعیین شده رسید یا از آن فراتر رفت، سنسور سیگنالی را از طریق فیبر نوری به واحد اصلی ارسال می کند و واحد اصلی بلافاصله زنگ هشدار خطای زمین را فعال می کند. این عملکرد به تشخیص زود هنگام خطاهای زمین کمک می کند، از تخریب بیشتر عایق تجهیزات جلوگیری می کند و خطر برق گرفتگی را کاهش می دهد.

2. توابع مرتبط با ولتاژ بالا

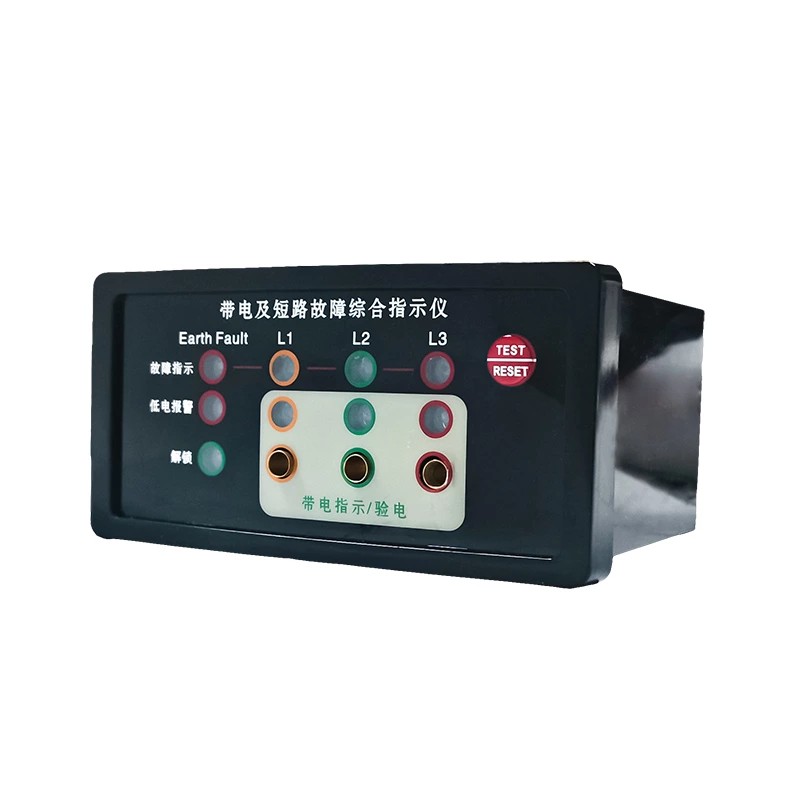

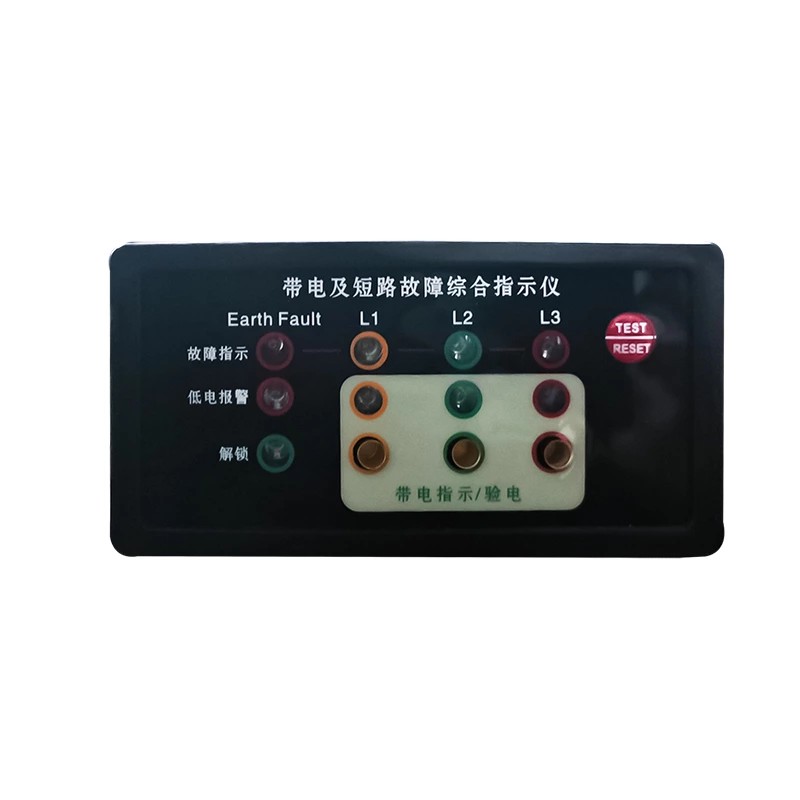

نشانگر وضعیت ولتاژ بالا: نشانگر خطای خط با کیفیت EKL-4DXN با وضعیت فعال به طور مداوم وضعیت برق خطوط فشار قوی را کنترل می کند. پانل واحد اصلی مجهز به نشانگرهای LED با روشنایی بالا است که به ترتیب مربوط به فازهای L1، L2 و L3 است. فرکانس چشمک زن نشانگرها تقریباً سطح ولتاژ را منعکس می کند. LED ها مستقیماً از میدان الکتریکی با ولتاژ بالا تغذیه می شوند، بدون اینکه باتری داخلی واحد اصلی مصرف شود. این طراحی تداوم نشان دادن وضعیت زنده را تضمین می کند و عمر کلی باتری را افزایش می دهد.

تأیید فاز ولتاژ بالا: پنل واحد اصلی دارای یک رابط تأیید فاز اختصاصی است. پرسنل تعمیر و نگهداری می توانند از این رابط برای آزمایش و تأیید صحت سیگنال ورودی ولتاژ بالا و نشانگر خطا استفاده کنند. استفاده از این عملکرد برای تأیید فاز قبل از انجام اتصال خط یا تعمیر و نگهداری به جلوگیری از خرابی تجهیزات ناشی از خطاهای فاز کمک می کند.

3. حالت های تنظیم مجدد انعطاف پذیر

برای انطباق با ریتم های مختلف کار در سایت های مختلف، EKL-4DXN سه حالت تنظیم مجدد را ارائه می دهد:

تنظیم مجدد خودکار: پس از رفع خطا، دستگاه می تواند به طور خودکار در یک زمان از پیش تعیین شده بازنشانی شود. فواصل بازنشانی اختیاری شامل 8 ثانیه، 12 ساعت، 24 ساعت و 48 ساعت (پیش‌فرض کارخانه 12 ساعت است). این حالت برای سایت‌های بدون مراقبت یا راه دور مناسب است و دفعات بازنشانی در محل توسط پرسنل تعمیر و نگهداری را کاهش می‌دهد.

بازنشانی دستی: پس از رفع عیب، پرسنل در محل می‌توانند مستقیماً دکمه «تنظیم مجدد/تست» را روی نشانگر خطای خط EKL-4DXN با پانل وضعیت زنده فشار دهند تا بلافاصله وضعیت هشدار را پاک کند و اطمینان حاصل کند که نشانگر دستگاه با وضعیت خط فعلی مطابقت دارد.

تنظیم مجدد از راه دور: دستگاه از ارسال سیگنال های هشدار به مرکز کنترل پشتیبانی می کند و همچنین می تواند دستورات تنظیم مجدد از راه دور را از مرکز کنترل دریافت کند. برای شبکه های توزیع بزرگ با دستگاه های راه دور متعدد، این عملکرد به توزیع کنندگان کمک می کند تا وضعیت دستگاه را از راه دور مدیریت کنند و بازدیدهای غیرضروری در محل را کاهش دهند.

4. خودآزمایی و عملکردهای هشدار ولتاژ پایین

عملکرد تست خودکار: برای اطمینان از اینکه تجهیزات در شرایط کار عادی قرار دارند، کاربر می تواند دکمه "Reset/Test" را در پانل واحد اصلی فشار دهد. در این زمان، چراغ های نشانگر L1، L2، L3 و L4 9 بار چشمک می زنند و سپس به طور خودکار تنظیم مجدد می شوند. همچنین می توان با فشار دادن مجدد دکمه، آزمایش را به صورت دستی خاتمه داد. این فرآیند ساده خودآزمایی به پرسنل کمک می‌کند تا به سرعت تأیید کنند که عملکرد نشانگر قبل از عملیات عادی است و نیازی به حمل ابزارهای آزمایش اضافی را از بین می‌برد.

هشدار ولتاژ پایین:

نشانگر خطای خط EKL-4DXN با وضعیت زنده توسط یک باتری لیتیومی داخلی تغذیه می شود. هنگامی که ولتاژ باتری کمتر از محدوده کارکرد معمولی باشد، دستگاه زنگ هشدار ولتاژ پایین را راه اندازی می کند و از کاربر می خواهد که باتری را به موقع تعویض کند. این عملکرد به جلوگیری از عدم نمایش دقیق اطلاعات خطای دستگاه به دلیل خالی شدن باتری کمک می کند و در نتیجه قابلیت اطمینان مداوم تجهیزات را حفظ می کند.

5. تنظیمات پارامتر قابل تنظیم

Comewill به عنوان یک تولید کننده حرفه ای، به کاربران اجازه می دهد تا چندین پارامتر هشدار را با توجه به شرایط عملیاتی واقعی تنظیم کنند. خواه آستانه اتصال کوتاه، آستانه جریان زمین یا زمان تنظیم مجدد خودکار، همه می توانند در محل تنظیم شوند و تجهیزات را قادر می سازد تا با شرایط مختلف خط و شرایط عملیاتی سازگار شوند.
