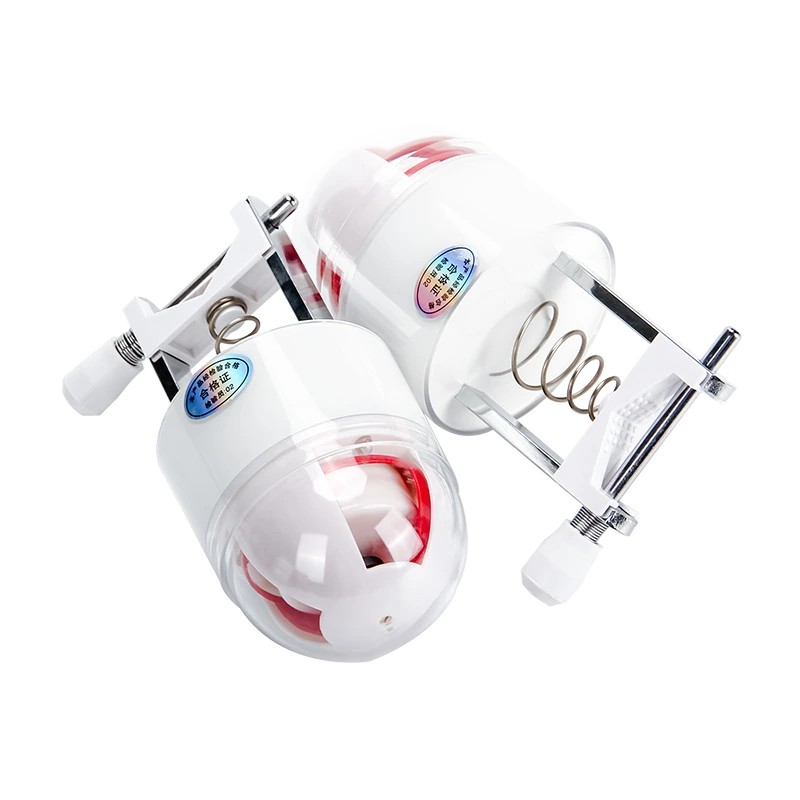

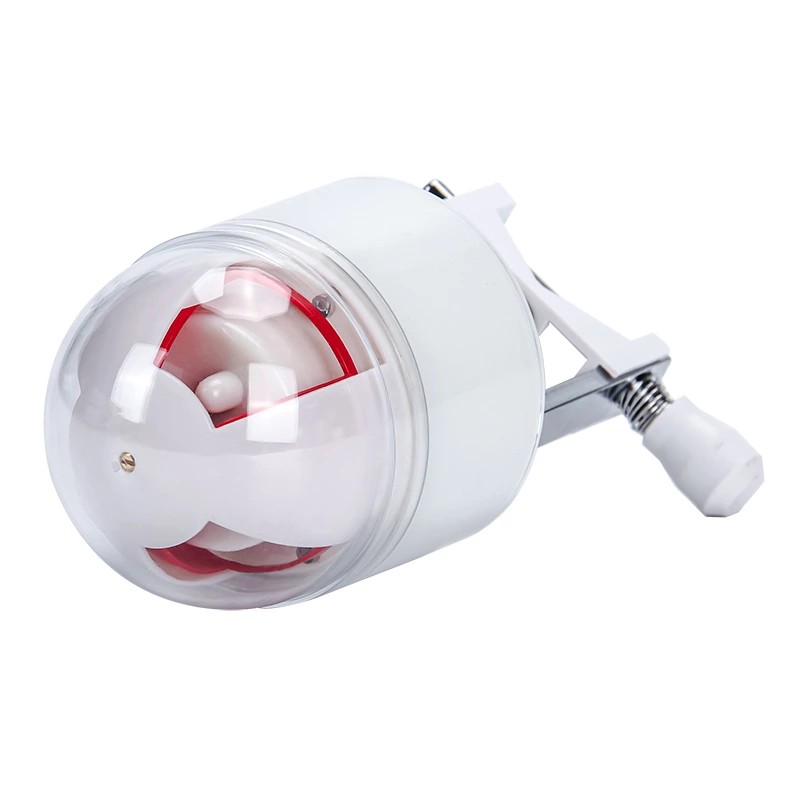

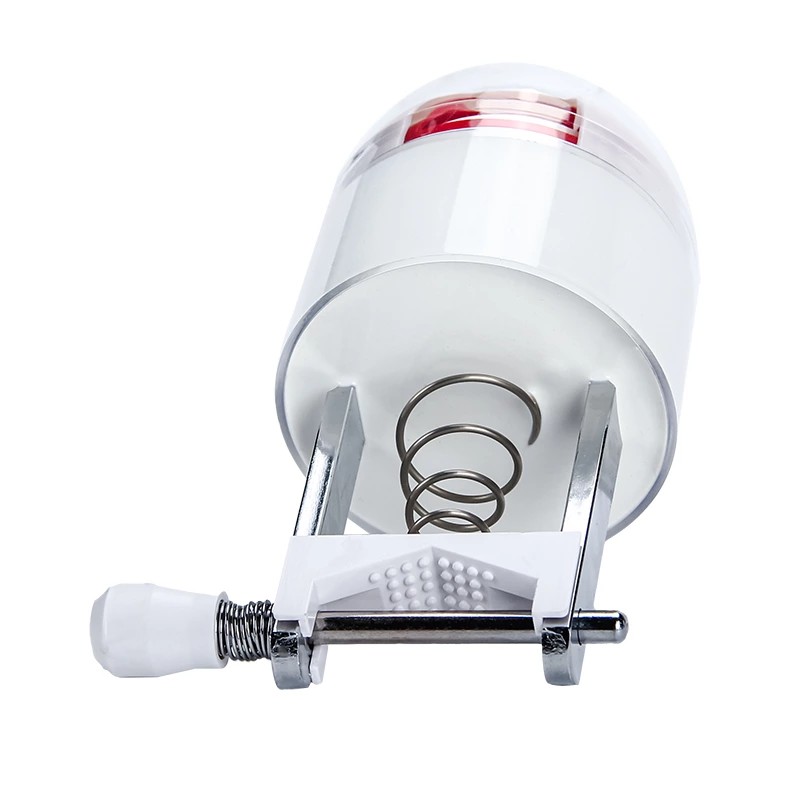

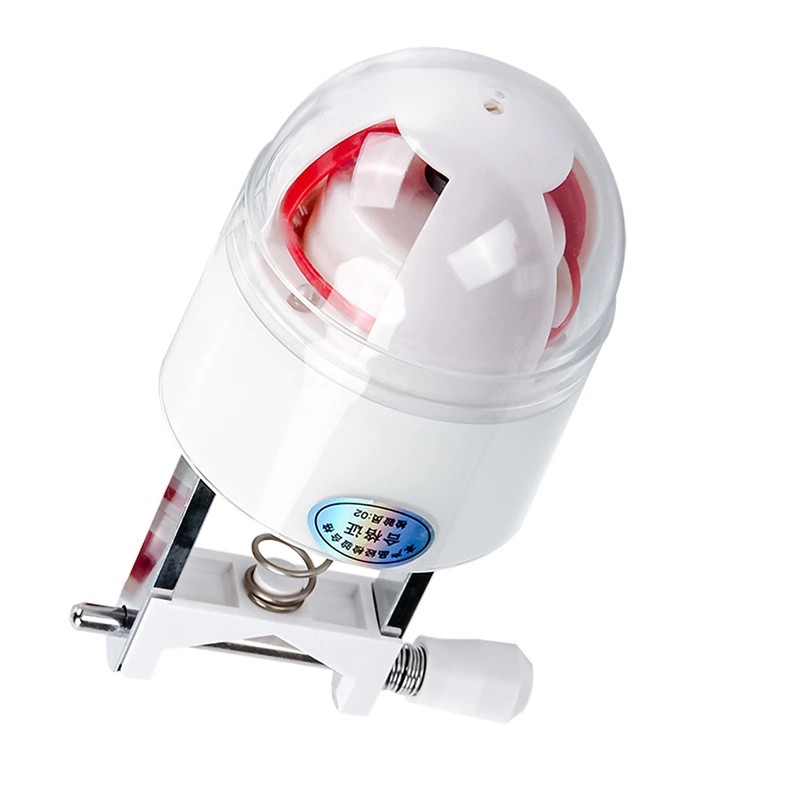

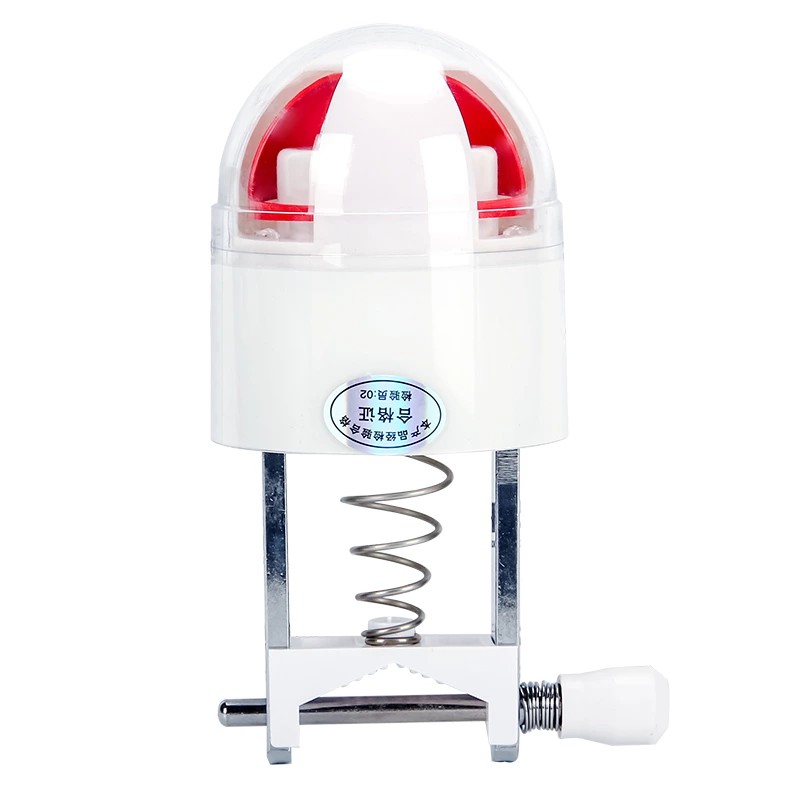

نشانگر خطای سربار جمع شونده JDX Grounding Locator

به عنوان یک تولید کننده حرفه ای در چین، نشانگر زمینی جمع شونده بالای سر Comewill JDX Grounding Locator از القای الکترومغناطیسی غیر تماسی به عنوان اصل تشخیص خود استفاده می کند و یک نشانه بصری واضح از یک خطای اتصال کوتاه را از طریق یک علامت قرمز به بالا ارائه می دهد. پوسته دستگاه با مواد ضد پیری درمان می شود و صفحه نمایش از مواد فلورسنت استفاده می کند که دید واضح را حتی در شب تضمین می کند. برای مشتریانی که به موجودی ثابت یا پارامترهای سفارشی نیاز دارند، این محصول با کیفیت بالا مستقیماً از کارخانه با قیمت پایین رقابتی عرضه می‌شود و به تیم‌های تعمیر و نگهداری کمک می‌کند زمان محل خطا را کوتاه کنند.

نشانگر خطای سربار جمع شونده JDX Grounding Locator یک دستگاه مکان یابی عیب است که توسط Comewill برای خطوط توزیع برق هوایی ساخته شده است. این دستگاه با استفاده از القای الکترومغناطیسی تغییرات جریان خط را کنترل می کند. هنگامی که یک خطای اتصال کوتاه رخ می دهد، یک مکانیسم مکانیکی برگشت به بالا را فعال می کند تا نشانگر خطای قرمز را نشان دهد. ساختار آن از یک فرآیند قالب‌گیری یک تکه همراه با فناوری تصفیه سطح نانو استفاده می‌کند که به آن خاصیت ضد رسوب و ضد پیری می‌دهد و آن را برای عملیات طولانی‌مدت در خطوط هوایی در فضای باز مناسب می‌کند.

اصل کار اصلی

1. منطق تشخیص خطا

نشانگر خطای سربار جمع شونده JDX Grounding Locator عیوب را بر اساس تغییر ناگهانی جریان در طول اتصال کوتاه تشخیص می دهد. هنگامی که یک خطای اتصال کوتاه رخ می دهد، جریان خطا از نقطه نصب عبور می کند. عنصر تشخیص جریان در داخل دستگاه تغییر ناگهانی جریان را حس می کند و به طور همزمان، اقدامات حفاظتی بعدی باعث از دست دادن برق خط می شود. این دو شرط با هم مبنای عمل را تشکیل می دهند.

نشانگر خطای JDX، نصب شده روی خط هوایی، با تشخیص جریان خط با استفاده از القای الکترومغناطیسی کار می کند. در شرایط عملیاتی عادی، دستگاه در حالت آماده به کار کم مصرف است. هنگامی که یک جریان اتصال کوتاه عبور می کند، سیگنال القایی از آستانه از پیش تعیین شده فراتر می رود و مکانیزم درایو را فعال می کند.

2. روش مکان یابی خطا

در بازرسی های واقعی، چندین نشانگر JDX در فواصل زمانی در طول خط نصب می شوند. هنگامی که یک خطا رخ می دهد، همه نشانگرها از سمت منبع تغذیه تا نقطه خطا قرمز می شوند، در حالی که نشانگرهای پشت نقطه خطا سفید باقی می مانند. بازرسان فقط باید وضعیت نشانگر را در طول مسیر مشاهده کنند. قسمت بین آخرین نشانگر قرمز و اولین نشانگر سفید محل خطا است. این روش بار کاری بازرسی های سنتی تمام خط را به بررسی های بخش محلی کاهش می دهد و به طور قابل توجهی کارایی مکان یابی خطا را بهبود می بخشد.

3. تنظیم مجدد مکانیسم

پس از رفع عیب و برقراری مجدد برق، تجهیزات پس از یک زمان از پیش تعیین شده به طور خودکار ریست می شوند. نشانگر خطای سربار جمع شونده JDX Grounding Locator زمان های تنظیم مجدد قابل انتخاب 6، 12، 24 و 36 ساعت را برای انطباق با نیازهای عملیاتی خطوط مختلف ارائه می دهد و نیاز به تنظیم مجدد دستی توسط پرسنل در حال بالا رفتن از قطب را از بین می برد.

ساختار محصول و ویژگی های مواد

1. مواد پوسته

نشانگر خطای سربار جمع شونده JDX Grounding Locator به صورت یک تکه با استفاده از مواد هوافضا و فناوری نانو با استحکام بالا ساخته شده است. پوسته دارای ویژگی های زیر است:

شفافیت بالا: مشاهده وضعیت تلنگر داخلی را تسهیل می کند

مقاومت در برابر لکه: کثیفی به راحتی به سطح نمی چسبد

مقاومت در برابر پیری: تحت قرار گرفتن طولانی مدت در هوای آزاد شکننده نمی شود

بدون نیاز به تعمیر و نگهداری: در طول عمر طراحی شده خود به تعمیر و نگهداری اضافی نیاز ندارد

2. ترکیب اجزای اصلی

3. روش نمایش

نشانگر خطای سربار جمع شونده JDX Grounding Locator از یک نمایشگر مکانیکی تاشو استفاده می کند. در حالت عادی سفید است و هنگامی که به سمت بالا بر می‌گردد قرمز می‌شود تا نشان دهنده ایراد باشد. قسمت قرمز رنگ با مواد فلورسنت پوشانده شده است که باعث می شود در نور طبیعی روز بسیار قابل مشاهده باشد و در شب یا در شرایط کم نور قابل شناسایی باشد. Comewill به عنوان سازنده، مقاومت در برابر آب و هوا را در انتخاب مواد صفحه‌نمایش در اولویت قرار می‌دهد، و اطمینان حاصل می‌کند که اجزای چرخان در معرض قرار گرفتن طولانی‌مدت UV محو یا تغییر شکل نمی‌دهند.

سناریوهای نصب و روش های سنجش: ایمن و همه کاره

این شاخص ها در مورد جایی که می توانند بروند بسیار انعطاف پذیر هستند. ما آنها را روی خطوط هوایی (آنهایی که روی تیرهای برق شهری هستند)، کابل‌های هوایی، کابل‌های زیرزمینی (آنهایی که در زیر شهرها مدفون هستند) و حتی روی شین‌های داخل کابینت تابلو برق نصب می‌کنیم. اساساً، در هر جایی که ممکن است خطاهای اتصال کوتاه در سیستم توزیع ظاهر شود.
از آنجایی که آنها در نقاط مختلف استفاده می شوند، روش های سنجش آنها به گونه ای طراحی شده است که ایمن باشد - بدون تماس مستقیم با قطعات زنده. برای تشخیص ولتاژ، آنها گرادیان پتانسیل میدان الکتریکی فضایی را در اطراف خط حس می کنند. برای تشخیص جریان، آنها از القای الکترومغناطیسی استفاده می کنند - مانند نحوه کار یک ترانسفورماتور. این طراحی بدون تماس یک بازی را تغییر می دهد: دستگاه (و ما) را از ولتاژ بالا در امان نگه می دارد و راه نصب را آسان تر می کند. برای سوار کردن آنها مجبور نیستیم خط را قطع کنیم یا برق را قطع کنیم - فقط آنها را محکم کنید و بروید.

اصل عملیاتی

اصل تشخیص اتصال کوتاه:
بر اساس ویژگی های پدیده اتصال کوتاه، تغییر ناگهانی جریان در طول اتصال کوتاه همراه با قطع برق دستگاه حفاظتی به عنوان معیار عمل مورد استفاده قرار می گیرد. روش تفسیر نمودار نشانگر خطا به این صورت است: وقتی چراغ های نشانگر 2، 5 و 8 فاز A خط 2، چراغ نشانگر روی فاز B وجود ندارد، چراغ های نشانگر 3، 6 و 9 فاز C همگی قرمز می شوند، در حالی که چراغ های نشانگر 11 و 12 سفید باقی می مانند، می توان تشخیص داد که یک خطای اتصال کوتاه در آن نقطه خروجی رخ داده است.

پارامتر فنی
