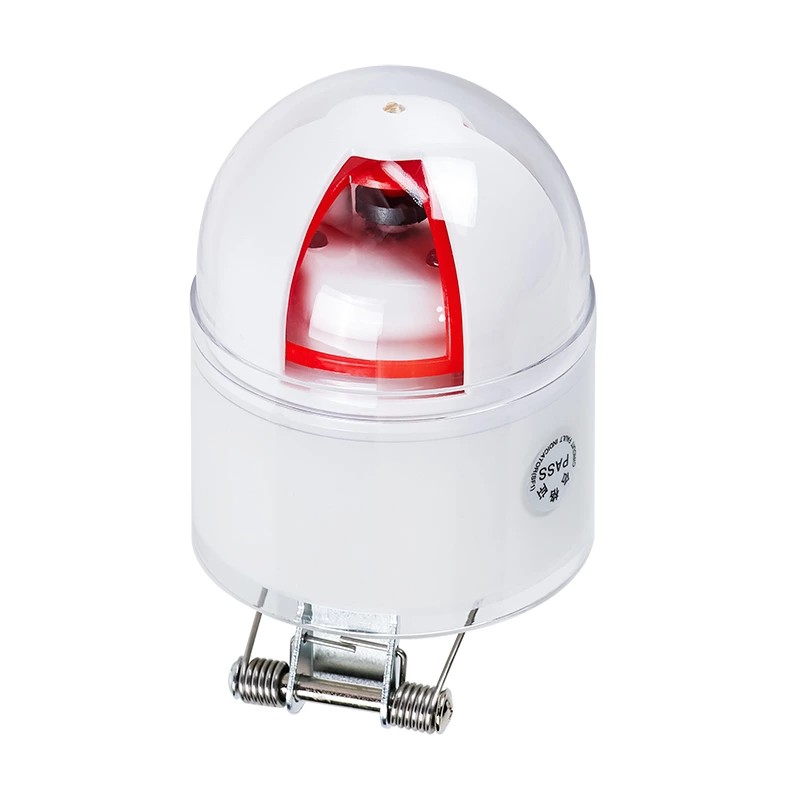

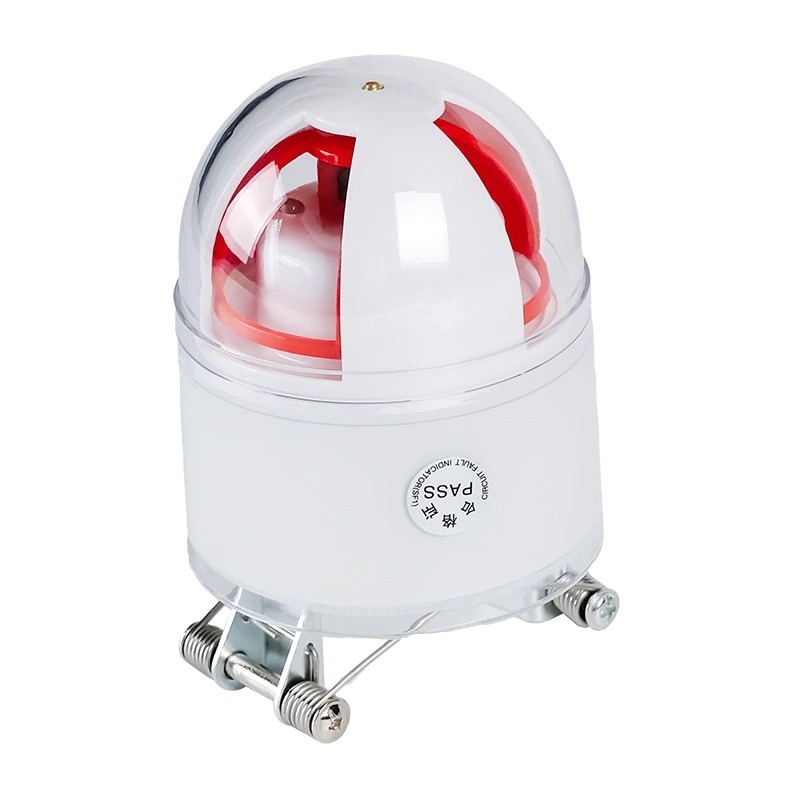

نشانگر خطای تعلیق فنر فشاری چهار در یک JDG-F

جزئیات محصول

1. تشخیص خطا چهار در یک برای خطوط توزیع

نشانگر خطای فنر تعلیق با کیفیت چهار در یک JDG-F از Comewill یک دستگاه تشخیص عیب الکترومغناطیسی است که در سیستم های توزیع برق ولتاژ متوسط ​​و پایین استفاده می شود. این به مهندسان میدان کمک می کند تا به سرعت بخشی از خط را که در آن یک خطای اتصال کوتاه رخ داده است، تعیین کنند.

اصل کار

هنگامی که جریان اتصال کوتاه از طریق هادی نظارت شده عبور می کند، دستگاه تغییر جریان ناگهانی را تشخیص می دهد.

این مکانیسم یک کارت نشانگر خطای قرمز قابل مشاهده را راه اندازی می کند.

تیم های تعمیر و نگهداری می توانند به صورت بصری نشانگرهای فعال شده را در امتداد خط پیدا کنند.

نقطه خطا بین آخرین نشانگر فعال و اولین نشانگر فعال نشده مشخص می شود.

این روش منطقه بندی واضح به طور قابل توجهی زمان بازرسی را در مقایسه با گشت های خط دستی کاهش می دهد.

نشانگر خطای تعلیق فنر فشرده چهار در یک سفارشی Comewill JDG-F به طور گسترده در شبکه های توزیع برق استفاده می شود که در آن مکان یابی سریع خطا به کاهش مدت زمان قطع و بهبود کارایی تعمیر و نگهداری کمک می کند.

2. اجزای ساختاری و ماژول های عملکردی

یک نشانگر خطای تعلیق فنر فشرده چهار در یک کامل JDG-F چندین ماژول عملکردی را ادغام می‌کند که با هم کار می‌کنند تا از تشخیص و نشان‌دهنده مطمئن اطمینان حاصل کنند.

ماژول تشخیص جریان و ولتاژ

این ماژول با استفاده از القای الکترومغناطیسی و تشخیص میدان الکتریکی تغییرات جریان و ولتاژ روی خط را حس می کند. این روش‌های سنجش نیازی به تماس مستقیم با هادی‌های پرانرژی ندارند که به بهبود ایمنی نصب کمک می‌کند.

مدار تشخیص خطا

مدار داخلی تغییرات سیگنال را تجزیه و تحلیل می کند تا خطاهای اتصال کوتاه واقعی را از نوسانات موقت یا تغییرات بار تشخیص دهد. قطعات الکترونیکی وارداتی و میکروکنترلرها ثبات پردازش سیگنال را بهبود می بخشند.

سیستم درایو نشانگر مکانیکی

هنگامی که یک خطا تأیید شد، مکانیسم درایو کارت نشانگر فلورسنت قرمز را فعال می کند، که تا زمان تنظیم مجدد قابل مشاهده است. ساختار مکانیکی برای قابلیت اطمینان در فضای باز و عملیات طولانی مدت طراحی شده است.

نمایش وضعیت خطا

این دستگاه از پوشش فلورسنت قرمز روشن برای اطمینان از دید واضح در طول روز و در شرایط نور شب استفاده می کند. مکانیسم نمایشگر حتی پس از قرار گرفتن طولانی در معرض اشعه ماوراء بنفش در برابر محو شدن مقاومت می کند.

تنظیم مجدد تاخیری خودکار

پس از رفع وضعیت خطا، نشانگر خطای تعلیق فنر فشرده چهار در یک JDG-F به طور خودکار پس از تأخیر از پیش تنظیم شده، بازنشانی می شود. این عملکرد نیاز به مداخله دستی در مکان های دور را کاهش می دهد.

3. طراحی مواد و دوام ساختاری

برای پشتیبانی از عملیات طولانی مدت در فضای باز، نشانگر خطای تعلیق فنر فشاری چهار در یک Comewill JDG-F از مواد تخصصی و طراحی ساختاری استفاده می کند.

مسکن درجه هوانوردی

پوسته بیرونی با استفاده از مواد هوانوردی با مقاومت بالا با فناوری قالب گیری یک مرحله ای تولید می شود. عملیات سطحی نانومواد مقاومت در برابر آلودگی محیطی و پیری را بهبود می بخشد.

اجزای مغناطیسی نیکل اندود

عناصر مغناطیسی کلیدی برای بهبود رسانایی مغناطیسی و افزایش عملکرد حسگر الکترومغناطیسی، نیکل اندود شده اند.

مقاومت در برابر آب و هوا

ساختار محفظه برای مقاومت در برابر موارد زیر طراحی شده است:

اشعه ماوراء بنفش

باران و گرد و غبار

تجمع آلودگی

این ساختار به دستگاه اجازه می دهد تا عملکرد پایدار را در محیط های توزیع برق در فضای باز حفظ کند.

4. سیستم قدرت و عمر خدمات

عملکرد قابل اعتماد در طول سالیان متمادی برای تجهیزات نظارت بر خطوط توزیع ضروری است.

نشانگر خطای تعلیق فنر فشاری چهار در یک JDG-F شامل موارد زیر است:

سیستم باتری با کارایی بالا با عمر مفید بیش از 8 سال

طراحی مدارهای الکترونیکی کم مصرف

کنترل مبتنی بر میکروکنترلر برای عملکرد پایدار

این ویژگی‌ها کمک می‌کنند تا اطمینان حاصل شود که دستگاه در طی چرخه‌های بازرسی متعدد بدون تعمیر و نگهداری مکرر به کار خود ادامه می‌دهد.

5. نصب و راه اندازی و عملیات Live-Line

نشانگر خطای تعلیق فنر فشرده چهار در یک JDG-F برای نصب مستقیم طراحی شده است، به این معنی که دستگاه را می توان بدون خاموش کردن خط توزیع نصب کرد.

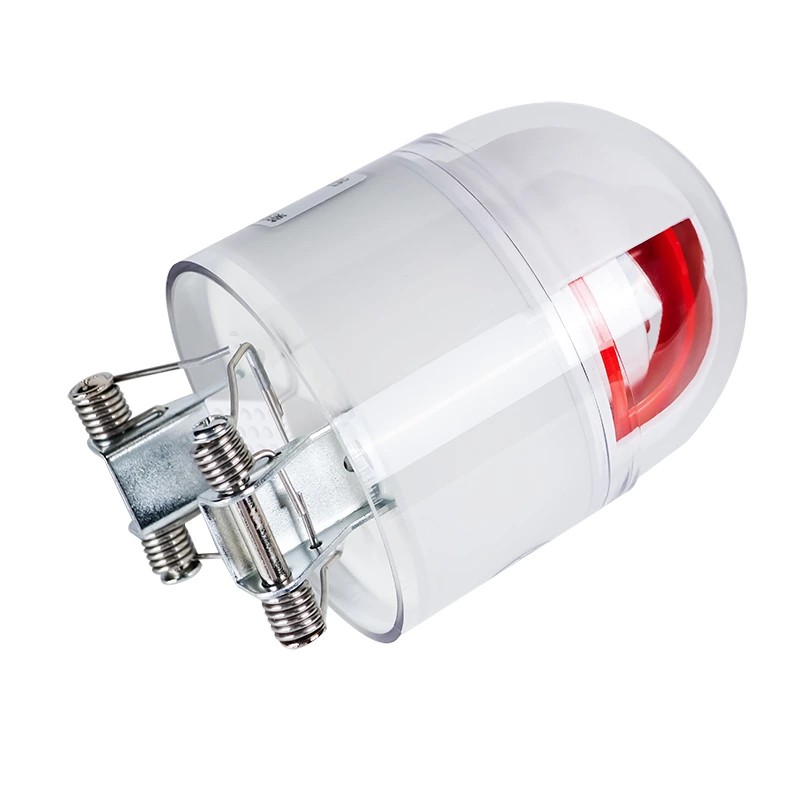

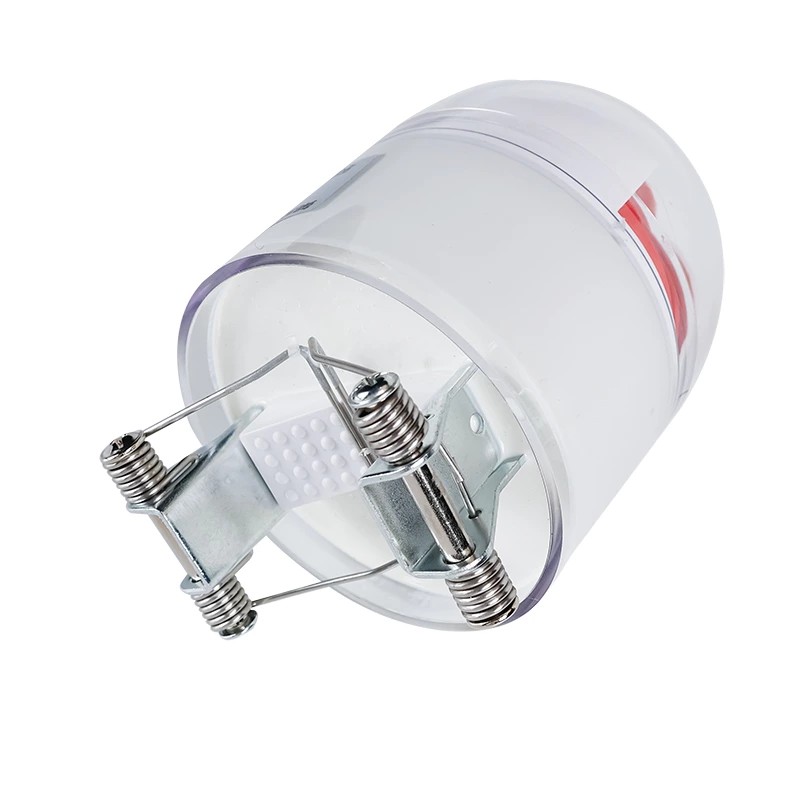

ساختار تعلیق فنر فشاری

این نشانگر از ساختار فنر فشرده سازی سیم کارتی استفاده می کند که به آن اجازه می دهد به طور ایمن روی هادی های بالای سر بچسبد.

ویژگی های کلیدی نصب عبارتند از:

نصب بدون برش هادی

عدم نیاز به قطع برق در حین نصب

پایداری مکانیکی در هر دو هادی لخت و عایق

این طراحی به شرکت‌ها کمک می‌کند تا نشانگرهای خطا را در سراسر شبکه‌های توزیع با حداقل اختلال عملیاتی مستقر کنند.

6. سناریوهای کاربردی معمولی

نشانگر خطای تعلیق فنر فشرده Comewill چهار در یک JDG-F در چندین سناریو توزیع برق استفاده می شود:

خطوط توزیع هوایی

برای تشخیص و نمایش عیوب اتصال کوتاه روی هادی های قطب برق نصب شده است.

سیستم های توزیع کابلی

مورد استفاده در کابل های عایق بالای سر یا انتقال کابل های زیرزمینی.

نظارت بر شبکه توزیع

به تیم های تعمیر و نگهداری کمک می کند تا به سرعت بخش های خطا را شناسایی کرده و بازرسی های هدفمند را سازماندهی کنند.

عملیات تعمیر و نگهداری Utility

از عیب‌یابی سریع‌تر پشتیبانی می‌کند و زمان صرف شده برای بازرسی‌های گشت کامل را کاهش می‌دهد.

7. قابلیت تولید و تامین

Comewill به عنوان یک تولید کننده و کارخانه چینی، پشتیبانی تولید و عرضه دستگاه های نظارت بر شبکه توزیع را فراهم می کند.

قابلیت ها عبارتند از:

OEM و تنظیمات محصول سفارشی شده

ظرفیت تولید پایدار برای پروژه های مهندسی

کنترل کیفیت در حین ساخت و مونتاژ

نشانگر خطای تعلیق فنر فشرده Comewill چهار در یک JDG-F برای شرکت های آب و برق جهانی، پیمانکاران مهندسی و توزیع کنندگان تجهیزات الکتریکی در دسترس است که به دنبال تامین کننده چینی دستگاه های تشخیص عیب ساخت چین هستند.

اصل عملیاتی

اصل تشخیص اتصال کوتاه:
بر اساس مشخصات خطاهای اتصال کوتاه، معیار عمل، تغییر ناگهانی جریان همراه با قطع برق دستگاه حفاظتی است. منطق تفسیر نمودار نشانگر خطا به این صورت است: اگر نشانگرهای 2، 5، و 8 فاز A و نشانگرهای 3، 6 و 9 فاز C خط 2 همه قرمز شوند، در حالی که نشانگرهای 11 و 12 سفید باقی می‌مانند، می‌توان تشخیص داد که یک خطای اتصال کوتاه در آن نقطه خط خروجی رخ داده است.
