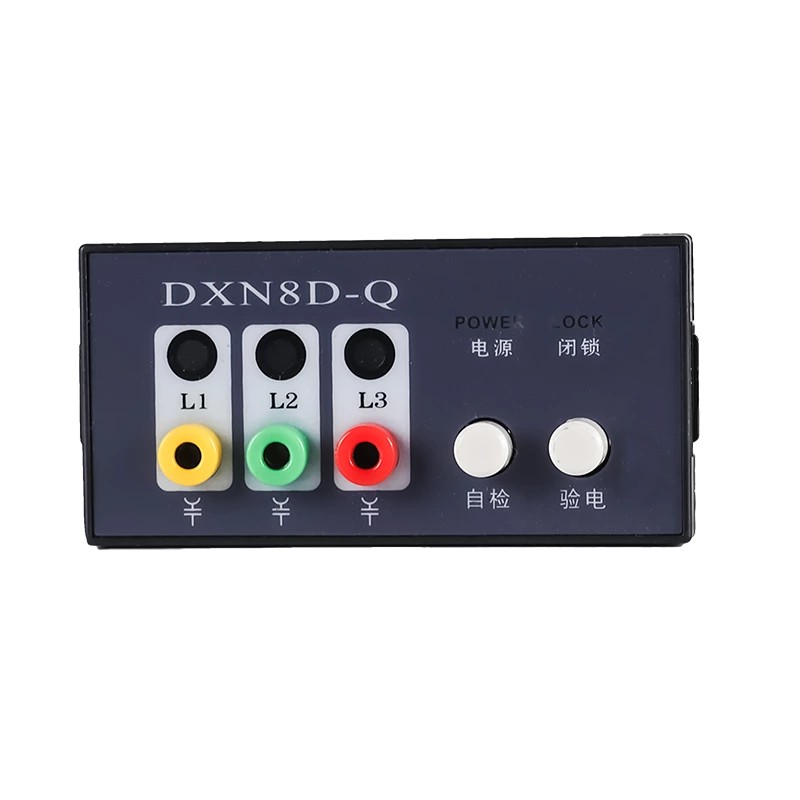

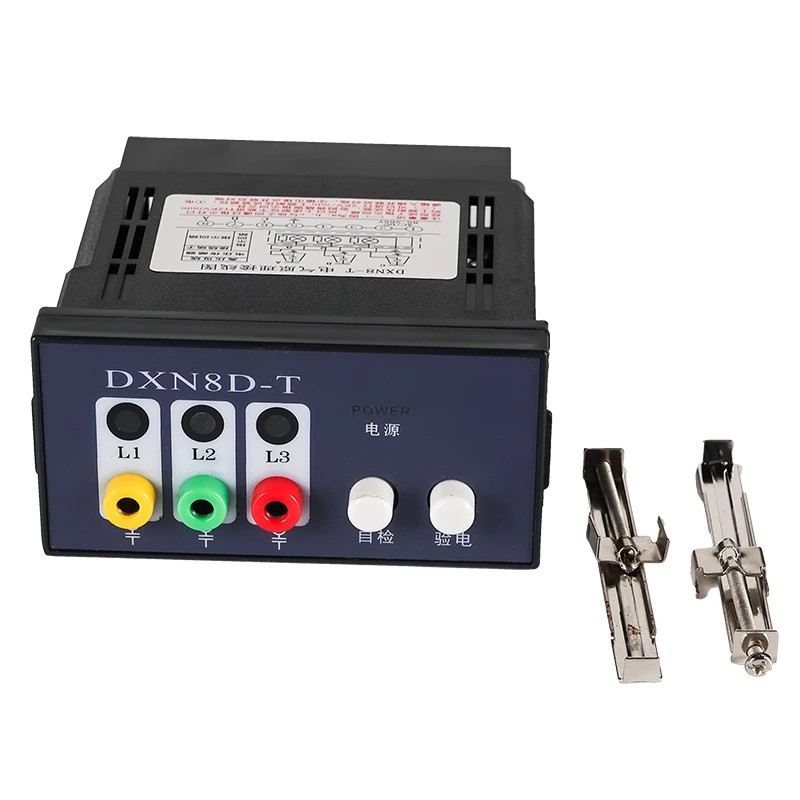

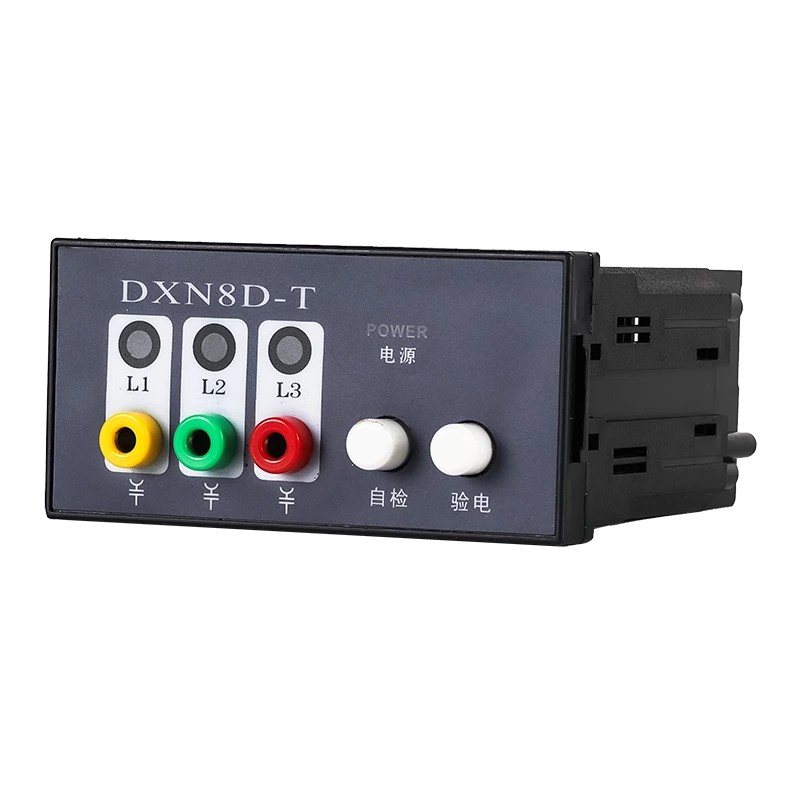

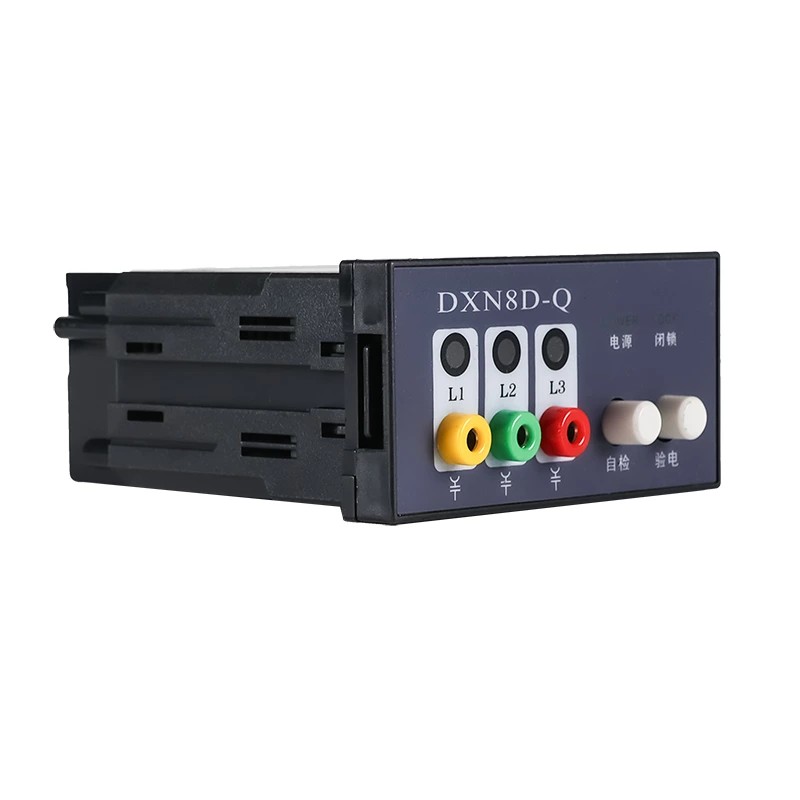

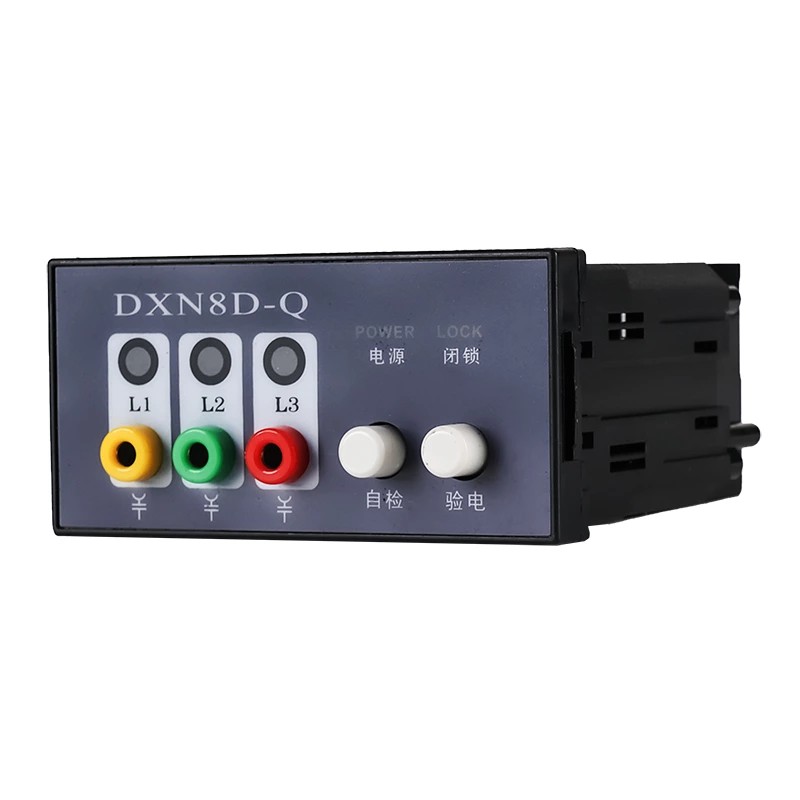

نوع DXN8-Q/T دستگاه نمایشگر زنده ولتاژ بالا داخلی

با پشتوانه کاربردهای میدانی اثبات شده و اعتبار سنجی مهندسی، دستگاه نمایشگر زنده ولتاژ بالا داخلی داخلی DXN8-Q/T نوع DXN8-Q/T یک ارتقای ایمنی عملی را برای محیط های ولتاژ بالا ارائه می دهد. این دستگاه تأیید تصویری فوری وضعیت انرژی را فعال می کند و در عین حال از عملیات ناامن از طریق قفل خودکار جلوگیری می کند.

نوع DXN8-Q/T دستگاه نمایشگر زنده ولتاژ بالا داخلی چیست؟

دستگاه نمایشگر زنده ولتاژ داخلی داخلی DXN8-Q/T Type یک دستگاه ایمنی دو کاره است که نشانگر انرژی و حفاظت قفل مکانیکی را یکپارچه می کند. این دستگاه که برای سیستم های سوئیچ 6 تا 40 کیلوولت داخلی طراحی شده است، از فناوری سنجش میدان الکتریکی غیر تماسی برای تشخیص حضور ولتاژ و ارائه هشدارهای بصری فوری استفاده می کند، در حالی که به طور همزمان از دسترسی غیرمجاز یا ناایمن به تجهیزات دارای انرژی جلوگیری می کند.

ویژگی های کلیدی:

1. مکانیسم حفاظت دوگانه ایمنی

چشمک زن LED روشن به وضوح وضعیت ولتاژ بالا را نشان می دهد

قفل خودکار از باز شدن درهای تابلو هنگام برق گیری جلوگیری می کند

رها شدن فوری با حذف ولتاژ

خطرات سوء عملکرد و شوک الکتریکی را از بین می برد

2. فناوری تشخیص بدون تماس

اصل کوپلینگ میدان الکتریکی سنجش ایمن را تضمین می کند

عدم تماس مستقیم با قطعات زنده

ایمنی را بهبود می بخشد و طول عمر دستگاه را افزایش می دهد

3. طراحی صنعتی بادوام

محفظه ABS مقاوم در برابر شعله

مقاوم در برابر گرد و غبار، رطوبت و نوسانات دما

عمر طولانی 8 تا 10 سال بدون تعمیر و نگهداری

4. نصب سریع و استاندارد

سوراخ های نصب از قبل حفر شده

کیت لوازم جانبی کامل موجود است

بدون ابزار خاص یا تنظیمات پیچیده مورد نیاز است

نصب در عرض چند دقیقه تکمیل شد

5. قابلیت نشان دادن خطا

عیوب زمین تک فاز را شناسایی می کند

نشانگر فاز خطا به طور خودکار خاموش می شود

عیب یابی را سرعت می بخشد و زمان خرابی را کاهش می دهد

اصل عملیات

تشخیص میدان الکتریکی ← تبدیل سیگنال ← هشدار LED ← قفل شدن ← نشانگر خطا

دستگاه نمایشگر زنده ولتاژ بالای داخلی Comewill (مدل DXN8-Q/T) از جفت میدان الکتریکی و فناوری‌های حسگر غیرتماسی برای نظارت ایمن و پیوسته وضعیت برق تجهیزات 6-40 کیلوولت در زمان واقعی استفاده می‌کند. این دستگاه دارای سه حسگر داخلی مستقل است که به ترتیب مربوط به باسبارهای فاز A، B و C هستند. این سنسورها با تشخیص میدان الکتریکی با ولتاژ بالا سیگنال تولید می کنند و به ماژول نمایشگر منتقل می کنند.

هنگامی که تجهیزات روشن است، نشانگرهای LED چشمک می زند و مکانیسم قفل مکانیکی به طور همزمان و خودکار درب کابینت تابلو برق را قفل می کند. هنگامی که ولتاژ حذف می شود، نشانگرها خاموش می شوند، و مکانیسم در هم قفل شدن به طور خودکار جدا می شود - در نتیجه به ترکیبی بصری از نشانگر وضعیت زنده و حفاظت ضد عملکرد نادرست مبتنی بر قفل شدن دست می یابد. در صورت بروز خطای زمین تک فاز، نشانگر فاز خطا خاموش می‌شود در حالی که نشانگرهای دو فاز باقی مانده همچنان چشمک می‌زنند و مکان‌یابی سریع خطا در محل را تسهیل می‌کند.

برنامه های کاربردی

نوع DXN8/QT به طور گسترده در سیستم های توزیع فشار قوی داخلی استفاده می شود، از جمله:

تابلو برق ولتاژ متوسط ​​(6 تا 40 کیلو ولت)

سیستم های شینه ورودی

کلید های مدار و کابینت های کنترل

تاسیسات ترانسفورماتور

جعبه های اتصال ولتاژ بالا و راکتورها

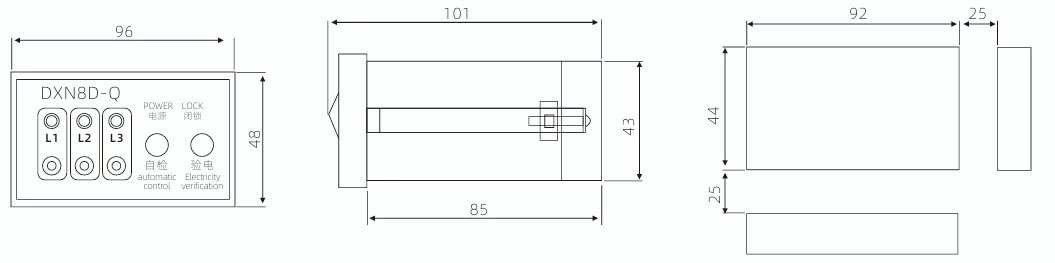

شکل و اندازه دهانه

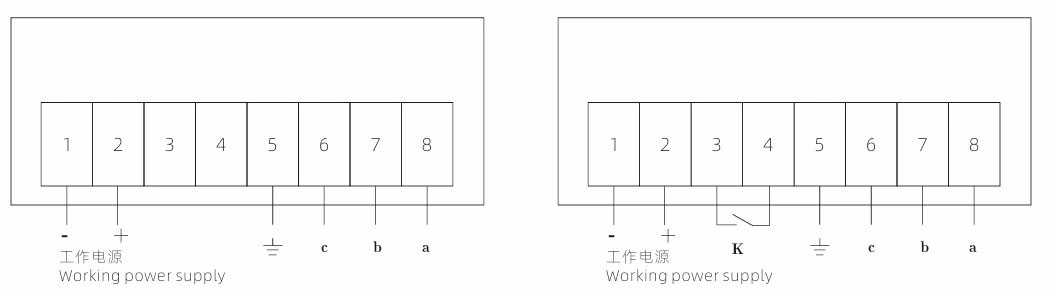

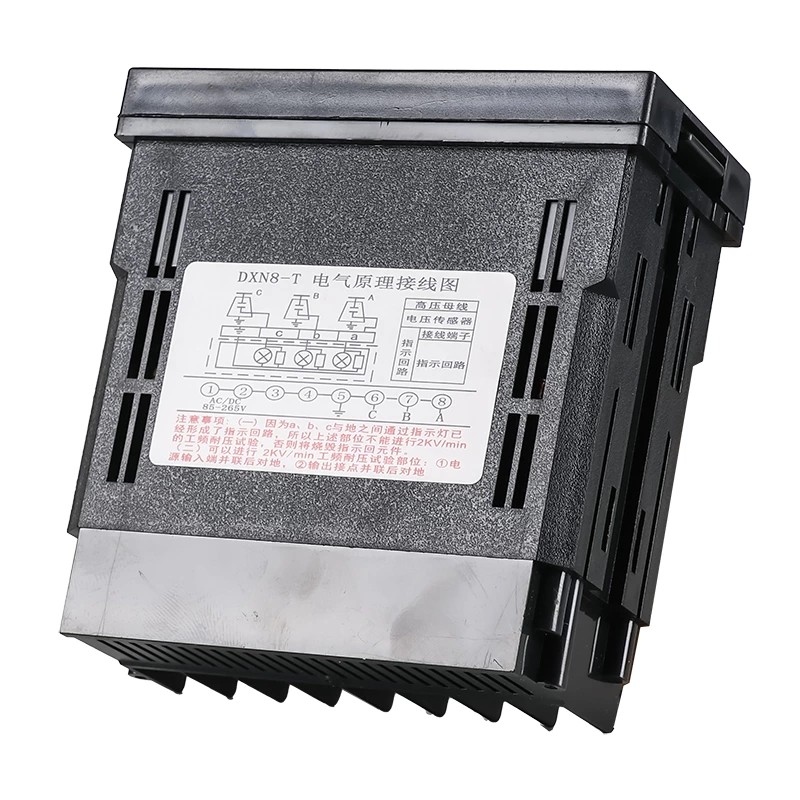

نمودار سیم کشی نمای پشت
