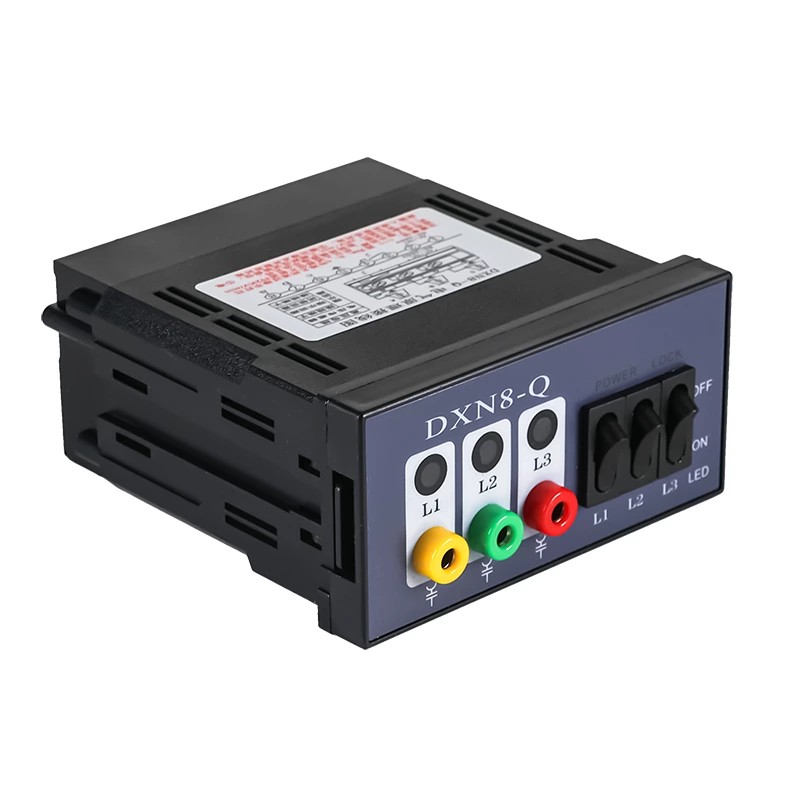

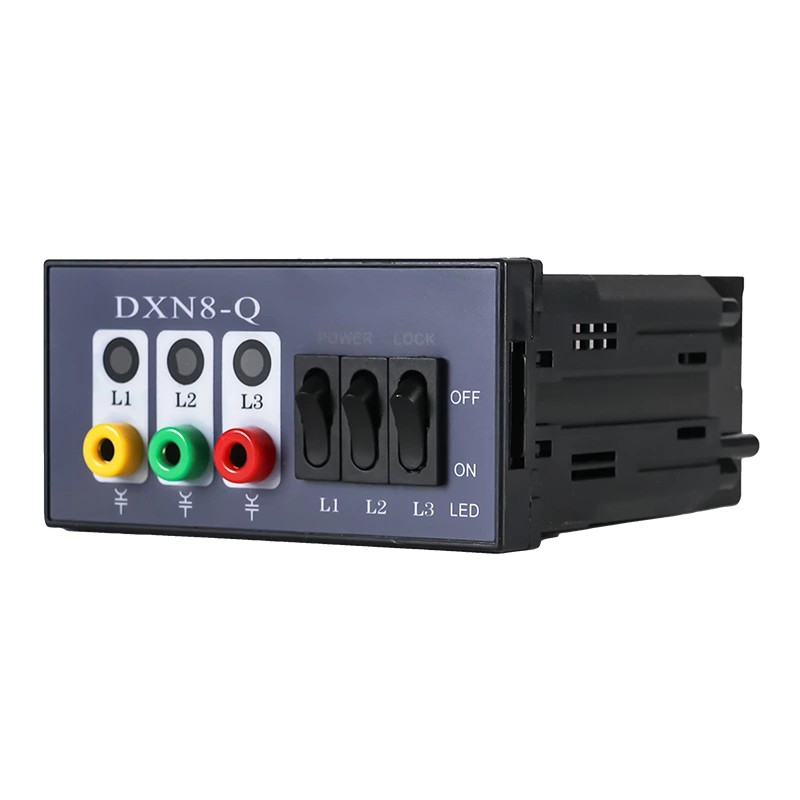

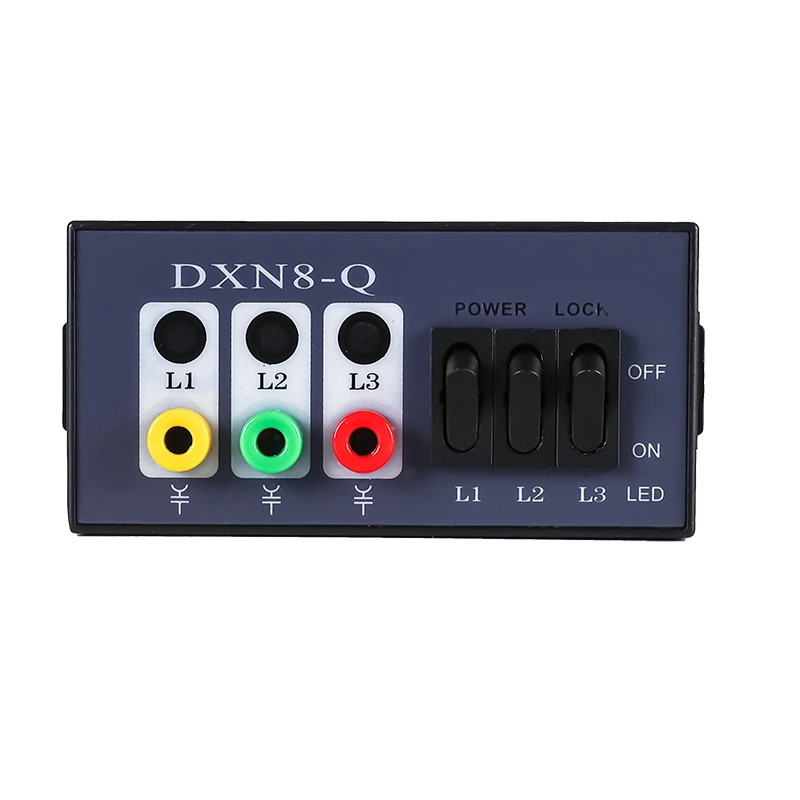

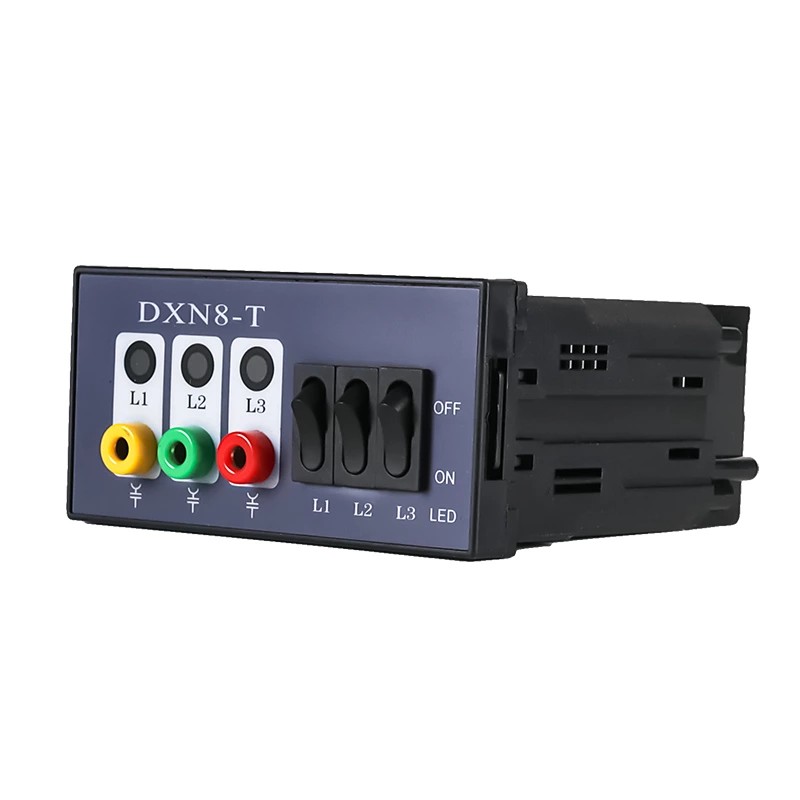

دستگاه نمایشگر زنده ولتاژ بالا DXN8-T/Q نوع اینترلاک داخلی

به عنوان یک تولید کننده حرفه ای در چین، Comewill مایل است دستگاه نمایشگر زنده ولتاژ بالا داخلی با کیفیت DXN8-T/Q Interlock Type را به شما ارائه دهد، که برای نصب مستقیم روی تجهیزات فشار قوی داخلی طراحی شده است و تنها وظیفه آن این است که به شما اجازه دهد در یک نگاه متوجه شوید که دنده برق دارد یا خیر. برای برق‌کارها و خدمه تعمیر و نگهداری، این چیز خیلی از مشکلات را نجات می‌دهد - دیگر با آن مراحل تشخیص خسته‌کننده و وقت‌گیر مواجه نمی‌شوید. این دستورات ایمنی فوق العاده واضح را بلافاصله از خفاش ارائه می دهد، که واقعاً خطر برق گرفتگی ناشی از قضاوت نادرست فعال بودن دستگاه را کاهش می دهد.

ویژگی های کلیدی:

جلوه هشدار فوق‌العاده بصری: هنگامی که تجهیزات دارای ولتاژ بالا هستند، چراغ‌های LED در پنجره نمایشگر کاملاً روشن چشمک می‌زنند - این مانند یک یادآوری بزرگ و چشم‌نواز است که می‌گوید "ولتاژ بالا زنده، نزدیک نشو!". اگر ولتاژ وجود نداشته باشد، صفحه نمایش کاملا تاریک می شود و اصلاً روشن نیست. هیچ سیگنال گیج کننده ای وجود ندارد، بنابراین می توانید در چند ثانیه، حتی از چند قدمی دورتر، مطمئن شوید که ایمن است. ما به طور خاص از ال ای دی های با روشنایی بالا استفاده می کنیم، بنابراین به راحتی می توان آنها را حتی در آن اتاق های برقی روشن و با نور مناسب تشخیص داد.

به اندازه کافی سخت و قابل اعتماد برای استفاده در محل: پوسته از پلاستیک ABS مقاوم در برابر شعله صنعتی ساخته شده است. این چیزها می توانند چندین بار جابجا شده و نصب شوند - به راحتی خراشیده نمی شود و می تواند این جا و آنجا کمی ضربه بخورد. مهمتر از همه، این یک عایق درجه یک است، بنابراین میدان های الکتریکی را کنترل می کند و از شوک های تصادفی جلوگیری می کند. حتی در اتاق‌های برقی که گرد و غبار، کمی مرطوب یا دارای نوسانات دمایی زیاد هستند، به‌طور ثابت مانند سنگ کار می‌کند، بدون اشکال.

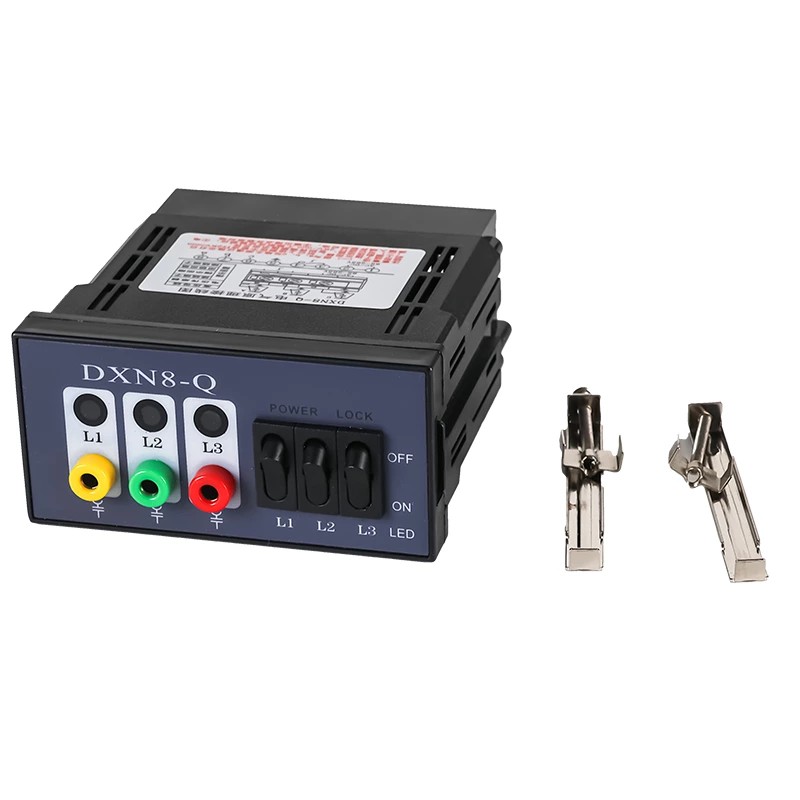

نصب آسان است: نشانگر دارای حفره‌های استاندارد از قبل حفر شده است، بنابراین نیازی به اندازه‌گیری و حفاری در محل ندارید - باعث صرفه‌جویی در زمان می‌شود. ما همچنین مجموعه کاملی از قطعات نصب را در بسته قرار می دهیم: پیچ، واشر، هر آنچه که نیاز دارید. تیم های در محل به هیچ ابزار خاصی یا برای انجام کارهای عیب یابی پیچیده نیاز ندارند. آنها می توانند آن را در عرض چند دقیقه تعمیر و آماده استفاده کنند، که هزینه های نیروی کار را نیز کاهش می دهد.

مکان های نصب معمولی

این دستگاه نمایشگر زنده ولتاژ بالا داخلی DXN8-T/Q نوع اینترلاک عمدتاً در موقعیت‌های کلیدی سیستم‌های الکتریکی داخلی نصب می‌شود، جایی که باید به وضوح ببینید که آیا چیزی انرژی دارد یا خیر. با اکثر تجهیزات اصلی در تنظیمات توزیع ولتاژ بالا مناسب است، به ویژه:
باسبارهای ورودی (نقطه شروع توزیع برق، نیاز به نظارت 24/7 بر وضعیت انرژی برای اطمینان از منبع تغذیه پایدار دارد)
کلیدهای مدار (قطعات کنترل اصلی - قبل از انجام هر گونه کار تعمیر و نگهداری، باید کاملاً مطمئن شوید که ایمن است و این نشانگر فوراً به شما می گوید)
ترانسفورماتورهای اصلی (تجهیزات کلیدی تبدیل توان، نیاز به نشانگر انرژی ثابت برای پیگیری وضعیت کار خود دارند)
تعویض کابینت (مناطق با عملیات و نگهداری مکرر - داشتن نکات ایمنی واضح در اینجا برای دور نگه داشتن کارکنان از خطر بسیار مهم است)
سایر تجهیزات الکتریکی فشار قوی داخلی (مانند جعبه های اتصال ولتاژ بالا، راکتورهای ولتاژ بالا و غیره)

اصل عملیات

دستگاه نمایشگر زنده ولتاژ داخلی داخلی DXN8-T/Q Interlock Type بر اساس اصل جفت میدان الکتریکی کار می کند - به بیان ساده، از میدان الکتریکی ولتاژ بالا و سنسور داخلی برای کار استفاده می کند. نمونه برداری غیر تماسی القایی را اتخاذ می کند، بنابراین می تواند وضعیت انرژی را تشخیص دهد و آن را از فاصله ایمن نشان دهد. برخلاف آن دسته از آشکارسازهای تماسی قدیمی، این آشکارساز هرگز مستقیماً به قطعات برقی ولتاژ بالا دست نمی‌زند. این نه تنها برای افزایش طول عمر دستگاه خوب است، بلکه آن را برای افرادی که در محل کار می کنند فوق العاده ایمن می کند.

بیایید روند کار را گام به گام، خوب و آسان برای درک تجزیه کنیم:
در داخل دستگاه، سه واحد حسگر مستقل وجود دارد. هر واحد به ترتیب به شین های سه فاز A، B، C سیستم فشار قوی متصل است. به این ترتیب، می‌توانیم وضعیت انرژی‌دهی هر سه فاز را بدون از دست دادن هیچ نقطه‌ای کور در حفاظت تشخیص دهیم.

هنگام نصب، سه سنسور باید کاملاً مطابق با استانداردهای ملی ایمنی برق تنظیم شوند. آنها به هیچ وجه به قطعات برق فشار قوی دست نمی زنند و فاصله ایمنی کافی را حفظ می کنند. این امر خطر نشت الکتریکی یا اتصال کوتاه را کاملاً از بین می برد و فرآیند نصب و استفاده را کاملاً ایمن می کند.

هنگامی که تجهیزات ولتاژ بالا فعال هستند، سنسورها سیگنال میدان الکتریکی ساطع شده توسط قطعات برق را دریافت می کنند. در داخل سنسور، این سیگنال به یک سیگنال الکتریکی پایدار تبدیل می‌شود که سپس به ماژول برق نمایشگر منتقل می‌شود.

هنگامی که ماژول برق این سیگنال معتبر را دریافت کرد، چراغ‌های نشانگر سه فاز روی نمایشگر را روشن می‌کند و به وضوح نشان می‌دهد که تجهیزات ولتاژ بالا برق دارند. اگر سیگنال میدان الکتریکی تشخیص داده نشود (یعنی ولتاژ وجود نداشته باشد)، چراغ های نشانگر خاموش می مانند و سیگنال ایمن واضحی را ارائه می دهند.

عملکرد نشانگر خطا

علاوه بر عملکرد اصلی نشان دادن وضعیت انرژی، این دستگاه نمایشگر زنده ولتاژ بالا داخلی DXN8-T/Q نوع Interlock نیز به تشخیص عیب کمک می کند - برای تیم های تعمیر و نگهداری در محل بسیار مفید است:

عیوب اتصال زمین تک فاز را تشخیص می دهد

فاز خطا به نشانگر خاموش

فازهای عادی به نشانگرها هنوز چشمک می زند

مکان یابی سریع خطا را بدون ابزار اضافی فعال می کند

زمان خرابی و تلاش تعمیر و نگهداری را کاهش می دهد

مزایا و ارزش محصول

1. بهبود ایمنی

هشدار بصری فوری

از قضاوت نادرست تجهیزات زنده جلوگیری می کند

2. هزینه نگهداری کم

ساختار ساده، نرخ شکست کم

8-10 سال عمر مفید

عملکرد بدون نیاز به تعمیر و نگهداری

3. سازگاری قوی

مناسب برای اکثر سیستم های HV داخلی

سازگار با برندهای مختلف تجهیزات

تدارکات را ساده می کند

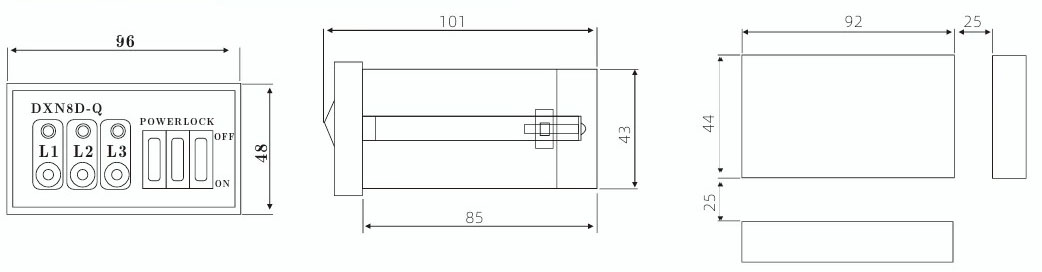

شکل و اندازه دهانه

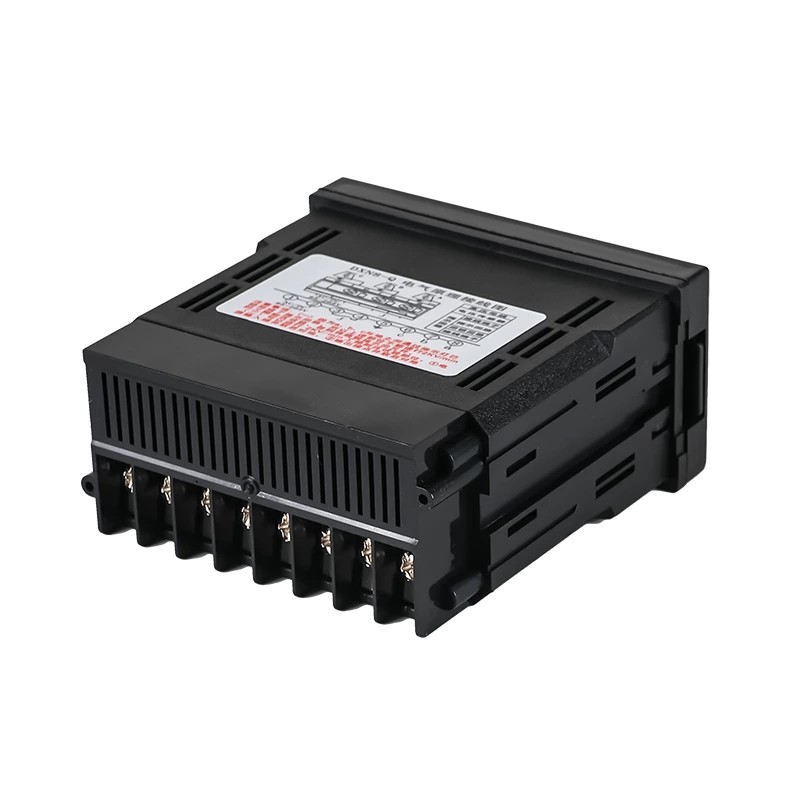

نمودار سیم کشی نمای پشت
