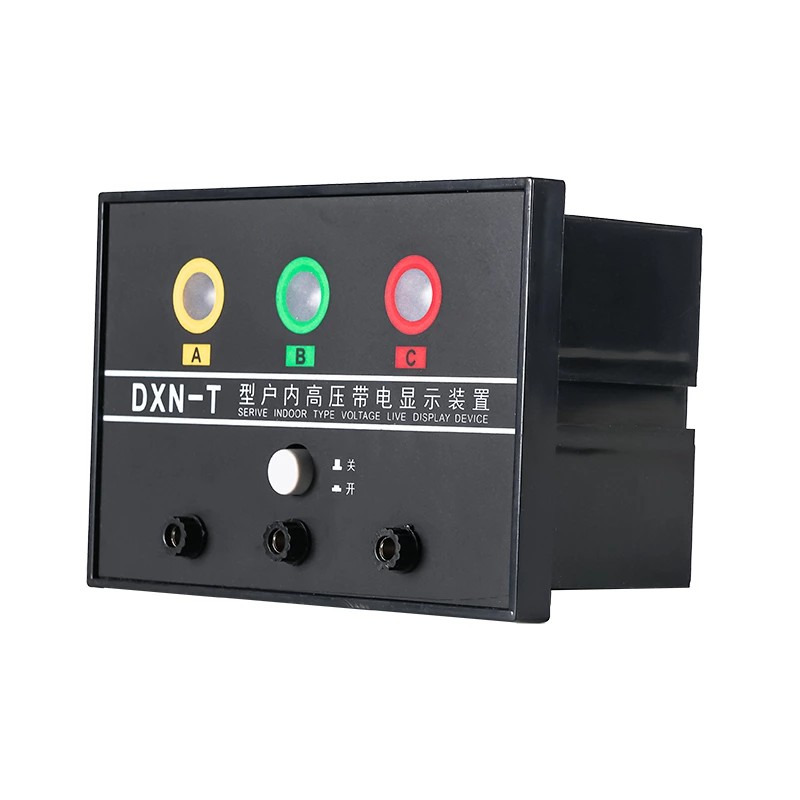

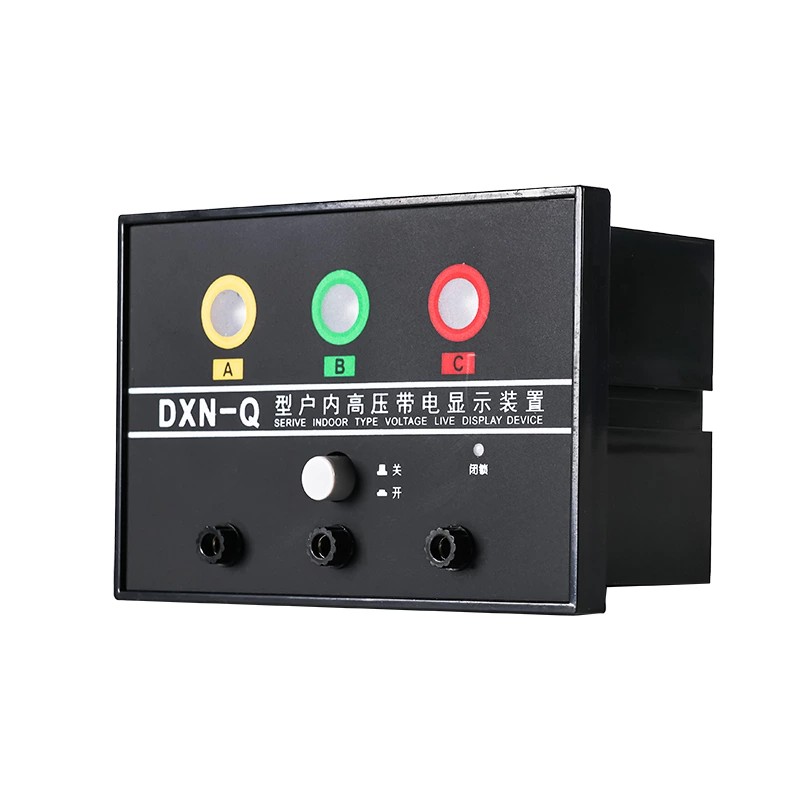

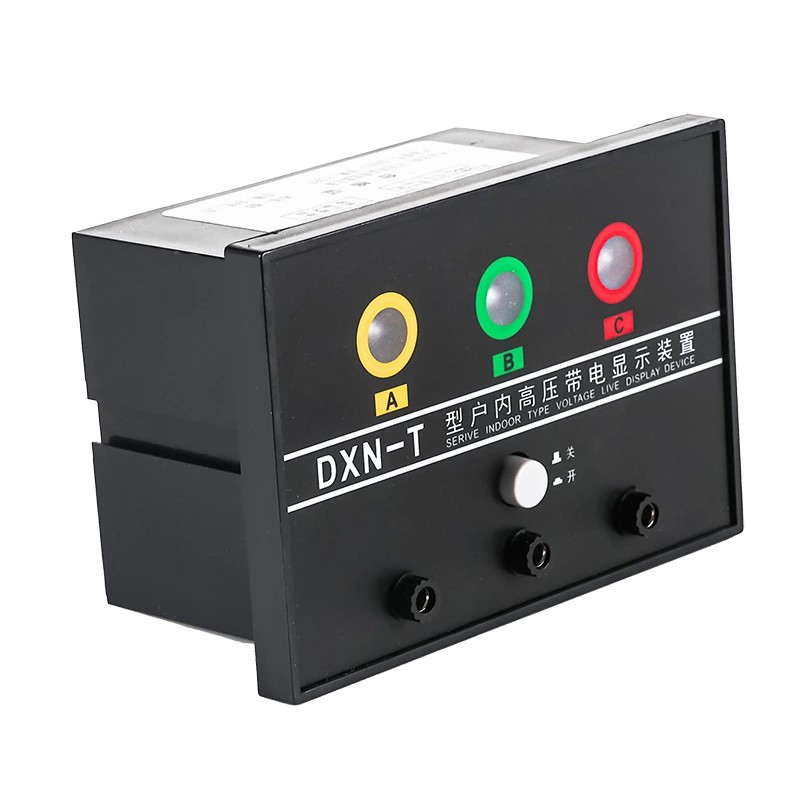

نشانگر نمایشگر زنده ولتاژ بالای داخلی DXN-Q/T

به عنوان یک تولید کننده حرفه ای دستگاه نمایشگر زنده ولتاژ بالا با کیفیت بالا، می توانید مطمئن باشید که نشانگر نمایشگر زنده ولتاژ بالا DXN-Q/T داخلی را از کارخانه ما خریداری کنید و ما خدمات پس از فروش و تحویل به موقع را به شما ارائه خواهیم داد.

مکان های نصب معمولی

هشدار فوق‌العاده بصری: هنگامی که تجهیزات ولتاژ بالایی دارند، پنجره نمایشگر بسیار روشن چشمک می‌زند - این مانند یک علامت بزرگ و واضح است که می‌گوید "ولتاژ بالا زنده، دور بمانید!". اگر ولتاژ وجود نداشته باشد، صفحه نمایش کاملا تاریک است. بدون سیگنال‌های بی‌خطر، بنابراین می‌توانید فوراً حتی از چند قدمی آن را ایمن کنید.

سخت به عنوان میخ و قابل اعتماد: پوسته از پلاستیک ABS مقاوم در برابر شعله صنعتی ساخته شده است. این ماده می تواند بارها جابجا شده و نصب شود - به راحتی خراشیده نمی شود و می تواند کمی ضربه بخورد. مهمتر از همه، این یک عایق درجه یک است، بنابراین میدان های الکتریکی را قفل می کند و از شوک های تصادفی جلوگیری می کند. حتی در اتاق های برقی که گرد و غبار، کمی مرطوب یا دارای نوسانات دما هستند، به عنوان یک سنگ ثابت عمل می کند.

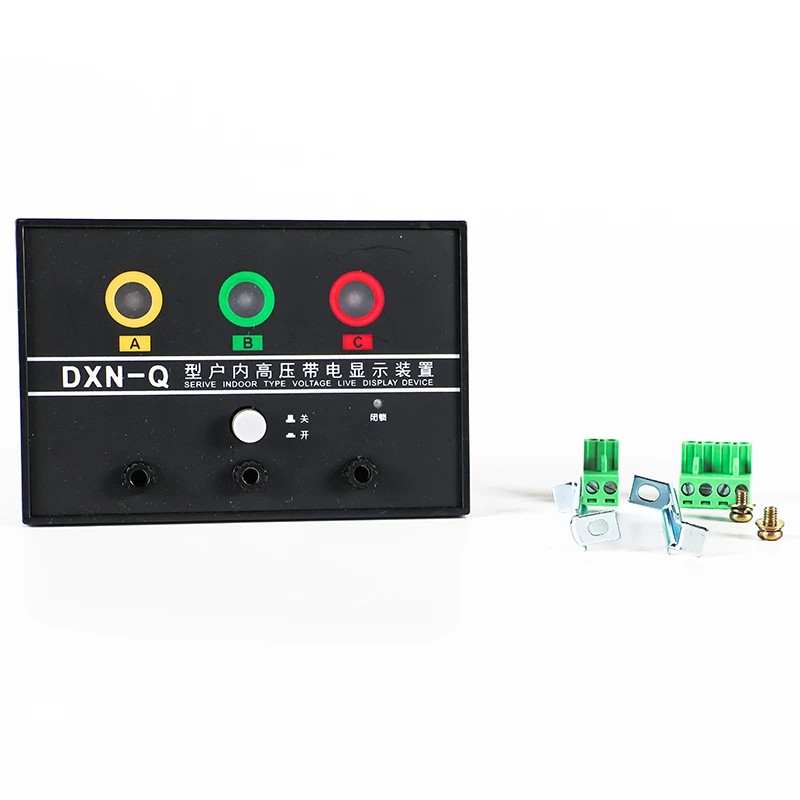

نصب سریع: نشانگر نمایشگر زنده ولتاژ داخلی داخلی DXN-Q/T دارای حفره‌های استاندارد از پیش حفر شده است، بنابراین نیازی به اندازه‌گیری و حفاری در محل ندارید. ما همچنین مجموعه کاملی از قطعات نصب - پیچ ها، واشرها، همه چیزهایی که نیاز دارید را وارد می کنیم. تیم های محل به هیچ ابزار خاصی یا رفع اشکال پیچیده نیاز ندارند. آنها می توانند آن را فقط در چند دقیقه تعمیر کنند، که باعث صرفه جویی در زمان و کار می شود.

مکان های نصب معمولی

این نشانگر نمایشگر زنده ولتاژ بالا بیشتر در نقاط کلیدی سیستم های الکتریکی داخلی قرار می گیرد که باید به وضوح ببینید که آیا چیزی انرژی دارد یا خیر. در تنظیمات توزیع ولتاژ بالا، مانند:
باسبارهای ورودی (نقطه شروع توزیع برق، باید وضعیت انرژی را 24/7 تحت نظر داشته باشد)
کلیدهای مدار (قطعات کنترل هسته - قبل از شروع تعمیر و نگهداری، باید 100% مطمئن باشید که ایمن است و این نشانگر به شما این را می گوید)
ترانسفورماتورهای اصلی (تجهیزات کلیدی تبدیل توان، نیاز به نشانگر انرژی ثابت دارند تا بدانید درست کار می کند)
تعویض کابینت (مناطقی که افراد در آن زیاد کار می کنند - داشتن هشدارهای ایمنی واضح در اینجا همه را از مشکل دور می کند)
سایر تجهیزات الکتریکی فشار قوی داخلی (مانند جعبه های اتصال ولتاژ بالا، راکتورهای ولتاژ بالا و غیره)

اصل عملیات

این دستگاه بر اساس اصل جفت میدان الکتریکی کار می کند - این روشی است که می گوییم از میدان الکتریکی ولتاژ بالا و حسگر داخلی برای کار استفاده می کند. نمونه‌های القایی (غیر تماسی) می‌گیرد، بنابراین می‌تواند تشخیص دهد که آیا چیزی انرژی دارد و وضعیت را از فاصله ایمن نشان دهد. برخلاف آشکارسازهای قدیمی به سبک تماسی، این آشکارساز هرگز مستقیماً به قطعات برقی ولتاژ بالا دست نمی‌زند. این باعث می شود هم برای خود دستگاه و هم برای افرادی که در محل کار می کنند فوق العاده ایمن باشد.

بیایید نحوه عملکرد آن را گام به گام، زیبا و ساده شرح دهیم:

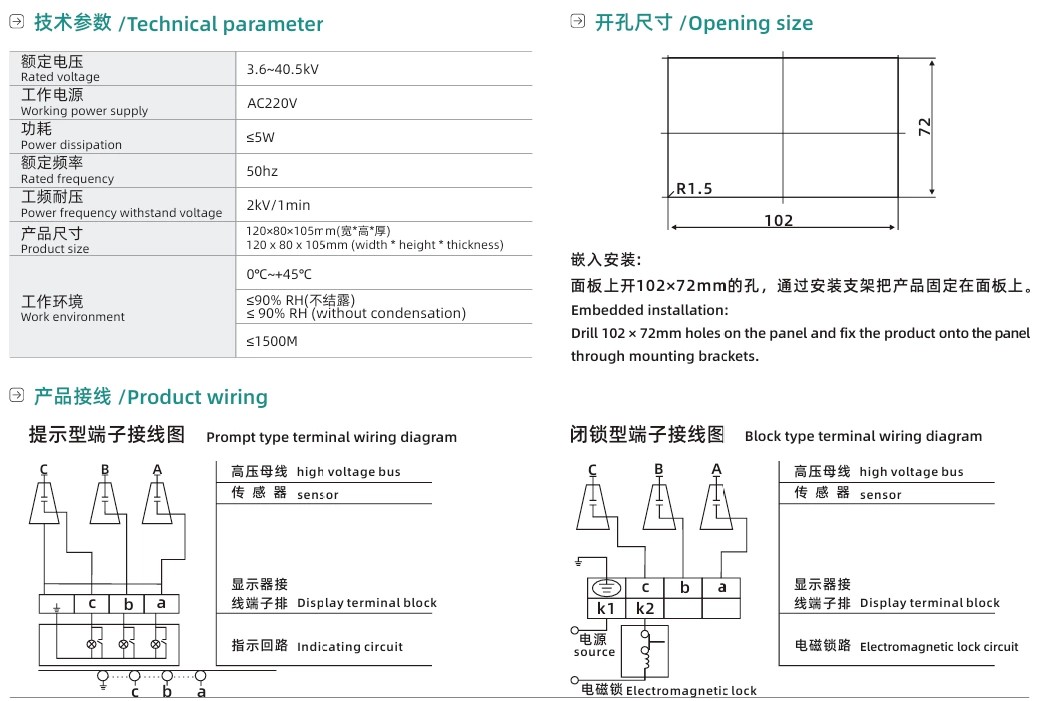

در داخل نشانگر نمایشگر زنده ولتاژ بالا DXN-Q/T، سه واحد حسگر مجزا وجود دارد. هر کدام به باسبارهای سه فاز A، B، C سیستم فشار قوی متصل می شوند. به این ترتیب می توانیم وضعیت انرژی دهی هر سه فاز را بررسی کنیم، بدون از دست دادن.
هنگامی که آن را نصب می کنید، سه سنسور کاملاً با رعایت قوانین ایمنی برق ملی تنظیم می شوند. آنها به هیچ وجه به قطعات برق فشار قوی دست نمی زنند و فاصله ایمنی مناسب را حفظ می کنند. این بدان معناست که خطر نشت الکتریکی یا اتصال کوتاه وجود ندارد - کاملاً ایمن است.
هنگامی که تجهیزات ولتاژ بالا فعال هستند، حسگرها سیگنال میدان الکتریکی را از آن قسمت های برق دریافت می کنند. در داخل سنسور، سیگنال به یک سیگنال الکتریکی پایدار تبدیل می‌شود و سپس به ماژول برق نمایشگر ارسال می‌شود.
هنگامی که ماژول برق آن سیگنال معتبر را دریافت می کند، چراغ نشانگر را برای هشدار دادن به مردم چشمک می زند. اگر سیگنال میدان الکتریکی وجود نداشته باشد (یعنی بدون ولتاژ)، چراغ نشانگر خاموش می ماند - سیگنال ایمن را پاک کنید.

عملکرد نشانگر خطا

این دستگاه علاوه بر اینکه نشان می‌دهد چیزی پر انرژی است، به عیب‌یابی نیز کمک می‌کند - برای تیم‌های تعمیر و نگهداری در محل بسیار مفید است:
اگر یک خطای زمین تک فاز در سیستم ولتاژ بالا وجود داشته باشد، میدان الکتریکی فازی که به زمین متصل است ناپدید می شود. بلافاصله، چراغ نشانگر آن فاز زمین شده روی نمایشگر خاموش می شود، در حالی که دو فاز عادی دیگر روشن می مانند. این تفاوت واضح به افراد تعمیر و نگهداری اجازه می دهد تا در کوتاه ترین زمان فاز معیوب را پیدا کنند - بدون نیاز به حمل ابزارهای تشخیص اضافی. این امر سرعت رفع عیب را بسیار افزایش می دهد و مدت زمان خاموش بودن سیستم توزیع برق را کاهش می دهد.

مزایا و ارزش محصول

1. در محل بسیار ایمن تر: هشدار بصری بسیار واضح تا حد زیادی از خطر شوک الکتریکی ناشی از قضاوت نادرست در صورت فعال بودن تجهیزات خلاص می شود. این یک شبکه ایمنی محکم برای تمام کارکنان عملیات و تعمیر و نگهداری است.
2. ارزان برای استفاده طولانی مدت: هیچ قطعه الکترونیکی فانتزی و پیچیده ای در این دستگاه وجود ندارد، بنابراین به سختی خراب می شود. پوسته ضد شعله ABS و چراغ های نشانگر LED با کیفیت خوب به این معنی است که می تواند 8 تا 10 سال در استفاده معمولی دوام بیاورد. و بهترین بخش؟ در حین کار نیازی به تعمیر و نگهداری آن ندارید - باعث صرفه جویی در هزینه و زحمت در نگهداری بعدی می شود.
3. فوق سازگار: با اکثر سیستم های ولتاژ بالای داخلی که 6KV تا 35KV هستند کار می کند. این می تواند با تجهیزات ولتاژ بالا از انواع مارک ها مطابقت داشته باشد، بنابراین واقعاً همه کاره است - نیازی به خرید نشانگرهای مختلف برای تجهیزات مختلف ندارید.
