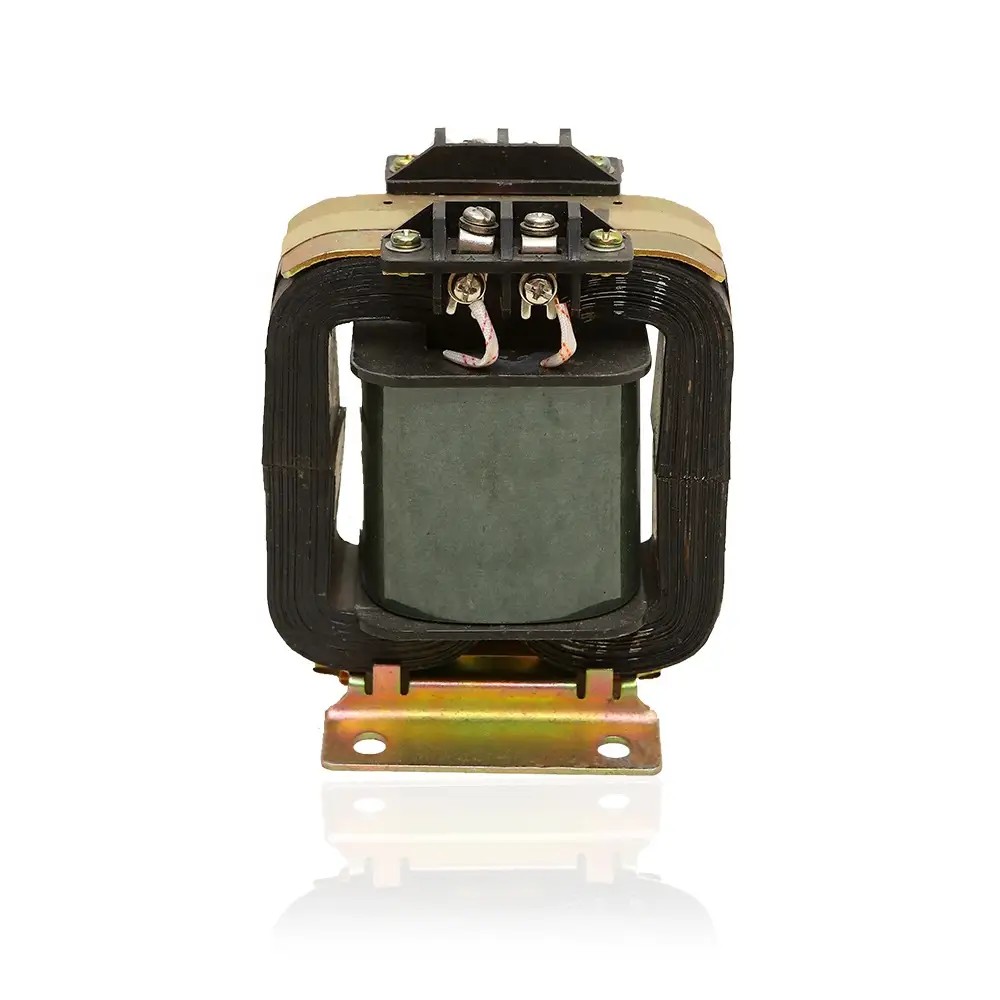

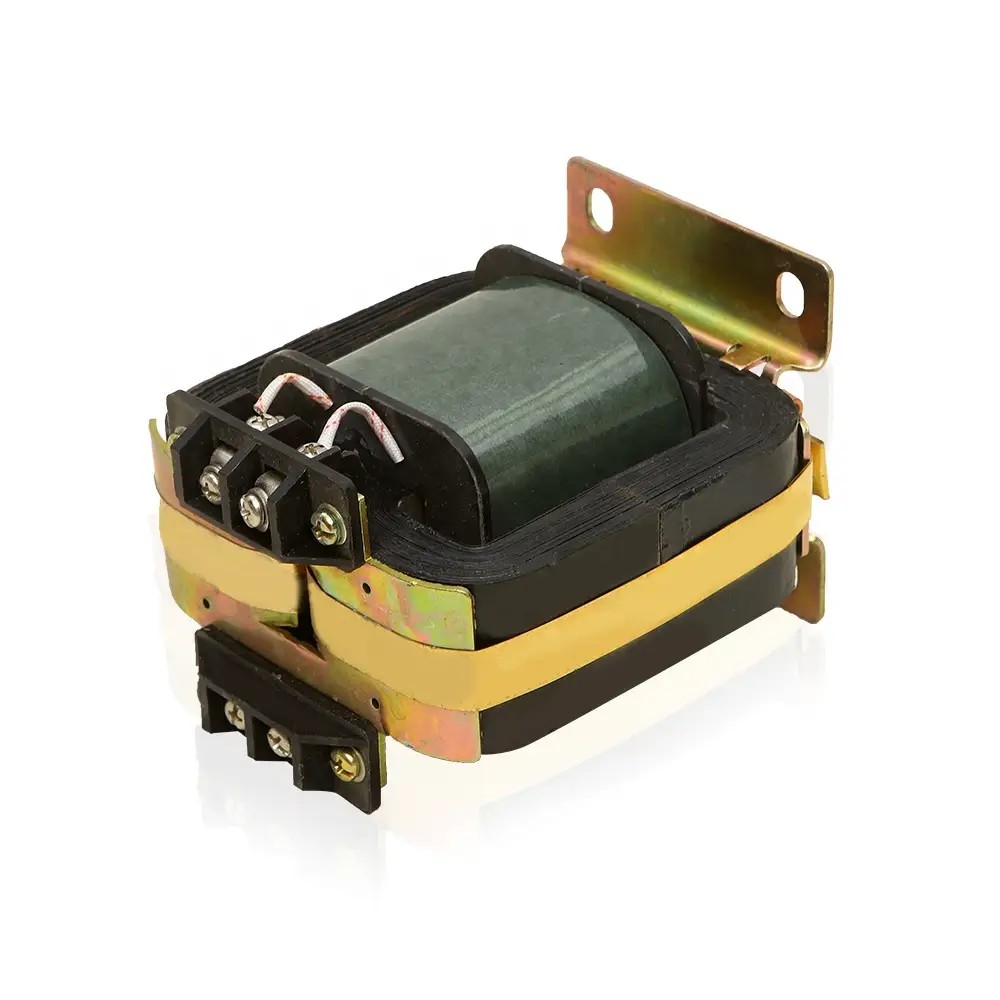

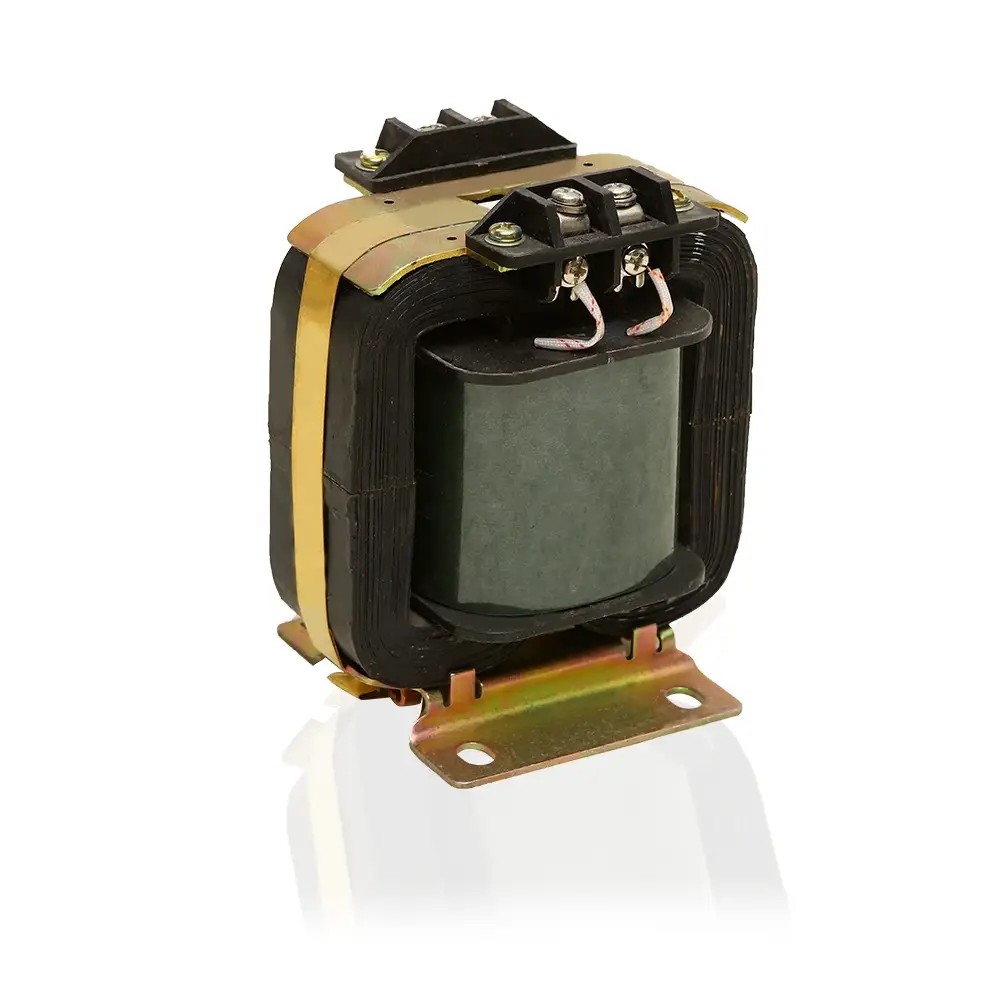

ترانسفورماتور ولتاژ JDG4-0.5

Comewill به عنوان یک تولید کننده حرفه ای چین، ترانسفورماتور ولتاژ JJDG4-0.5 را ارائه می دهد که برای اندازه گیری دقیق ولتاژ، اندازه گیری انرژی و حفاظت رله طراحی شده است. ساخته شده با یک قاب فنولی گرما سخت و هسته های فولادی سیلیکونی با کیفیت بالا، مطابق با استانداردهای GB1207 و IEC60044-2 است.

ساختار مستحکم: یک قاب پلاستیکی فنولی گرما سخت همراه با هسته های فولادی سیلیکونی نورد سرد با کیفیت بالا. این ساختار مستحکم سه عملکرد ضروری را برای نیازهای تدارکاتی ما ارائه می‌کند: اندازه‌گیری ولتاژ نقطه‌ای، اندازه‌گیری قابل اعتماد انرژی، و حفاظت از رله ثابت که همگی برای حفظ زیرساخت‌های سیستم قدرت حیاتی هستند. همه جعبه‌ها را هم برای استانداردهای داخلی GB1207 و هم استانداردهای بین‌المللی IEC60044-2:2003 بررسی می‌کند و با نوار کیفیت و انطباق دقیقی که شرکت ما برای پروژه‌های تدارکات تنظیم می‌کند، مطابقت دارد.

ترانسفورماتور ولتاژ JDG4-0.5 که با در نظر گرفتن اولویت‌های خرید اصلی ما - دقت، ایمنی و عمر مفید - ساخته شده است، در هنگام تجهیز ابزار اندازه‌گیری یا سیستم‌های رله حفاظتی با نیازهای ما مطابقت دارد. طراحی جمع و جور و در عین حال مستحکم آن در برابر بارهای اضافه مقاومت می کند و حتی در شرایط سخت داخل ساختمان به طور مداوم به عملکرد خود ادامه می دهد و مستقیماً کارایی و ایمنی سیستم های قدرتی را که ما مستقر می کنیم افزایش می دهد. این ترانسفورماتور چه برای خرید عمده و چه برای ارتقاء تجهیزات هدفمند، ثابت می کند که یک انتخاب قابل اعتماد و مقرون به صرفه است که کاملاً با الزامات کیفیت خرید و نیازهای عملکردی شرکت ما مطابقت دارد.

مشخصات

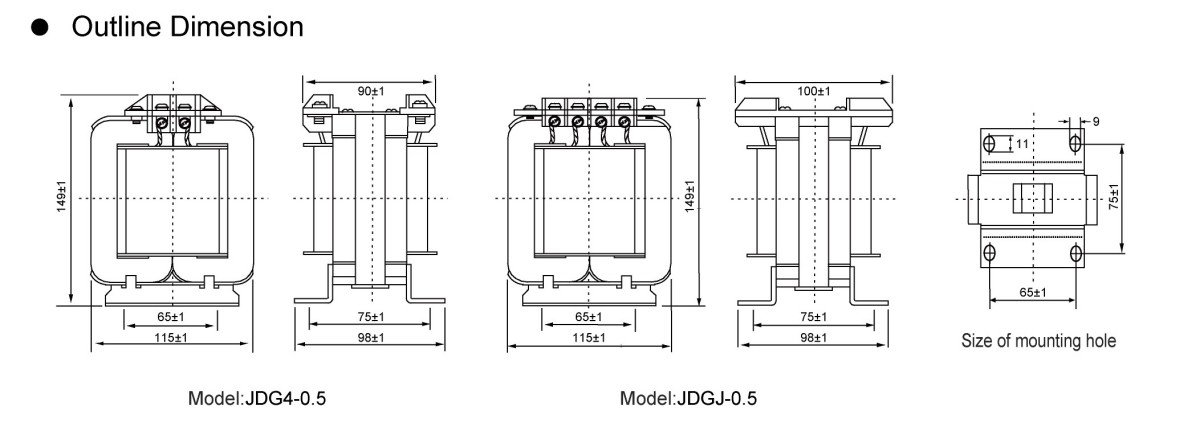

طرح کلی و ابعاد نصب

JDG4-0.5 ترانسفورماتور ولتاژ پایین داخلی ابعاد نصب

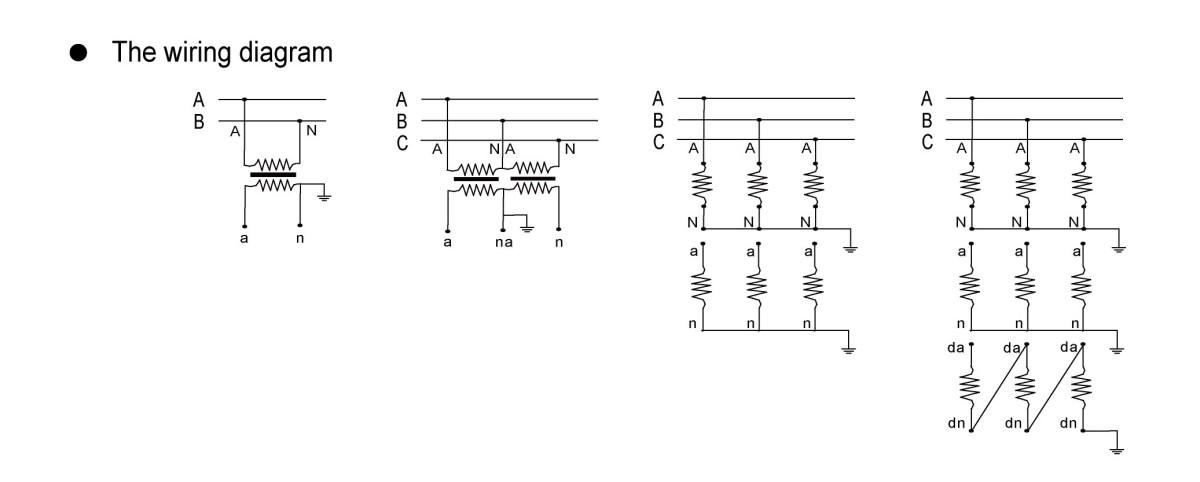

روش های اتصال ترانسفورماتورهای ولتاژ

راه حل های اتصال ترانسفورماتور ولتاژ گرا برای استقبال (Wenzhou) Electric Co., Ltd.

هنگام انتخاب و تهیه ترانسفورماتورهای ولتاژ (PTs) از کارخانه ما، سه طرح اتصال تخصصی به دلیل کاربردی بودن مهندسی خود برجسته می‌شوند – که هر کدام با توجه به نیازهای سیستم و اولویت‌های عملکردی متمایز طراحی شده‌اند و از همسویی با استانداردهای تدارکات پروژه اطمینان می‌دهند:

1. ستاره (Y-Y) اتصال زمین
این اتصال منحصراً برای سیستم های قدرت با نقاط خنثی زمین نشده یا آنهایی که از طریق سیم پیچ های مهار قوس به زمین متصل شده اند، ترمینال خنثی سیم پیچ اولیه را ملزم می کند که مستقیماً به زمین متصل شود. ارزش خرید اصلی آن در امکان اندازه‌گیری دقیق ولتاژ فاز به زمین است، یک نیاز غیرقابل مذاکره برای نظارت بر وضعیت عایق در چنین معماری‌های سیستمی.
2. V-V اتصال دلتا ناقص
این طرح که با استفاده از دو PT تک فاز ساخته شده است، با ولتاژهای خط UAB و UBC شبکه برق ارتباط برقرار می کند تا ساختار دلتای ناقصی را تشکیل دهد. یک گزینه پیشرو برای خرید در 20 کیلوولت و زیر شبکه‌های زمین‌دار سیم پیچ بدون زمین/ سرکوب قوس، در تشخیص ولتاژ بین فازی برتر است. یک ملاحظات مهم خرید: فاقد قابلیت اندازه‌گیری ولتاژ فاز به زمین است، که آن را برای سناریوهایی که نیاز به نظارت کامل ولتاژ دارند نامناسب می‌سازد.
3. Delta Multi-Winding Connection را باز کنید
این پیکربندی که توسط سه PT سه سیم پیچ تک فاز تشکیل شده است، از سیم‌کشی YN، yn، d11 یا YN، y، d11 استفاده می‌کند - با سیم‌پیچ ستاره ثانویه که از طریق فاز B به زمین متصل شده است. به عنوان یک انتخاب تدارکات همه کاره، تمام سطوح ولتاژ، به ویژه سیستم های 3 تا 15 کیلو ولت را در خود جای می دهد. سیم‌پیچ ثانویه عملکرد دوگانه (اندازه‌گیری ولتاژ بین فاز و فاز به زمین) را ارائه می‌کند، در حالی که طراحی مثلث باز سیم‌پیچ ثانویه کمکی از اتصال به مانیتورهای عایق، رله‌های شبکه غیرزمینی، یا دستگاه‌های حفاظتی سیستم زمین مستقیم پشتیبانی می‌کند – که کاربرد آن را در سناریوهای مختلف خرید گسترش می‌دهد.
