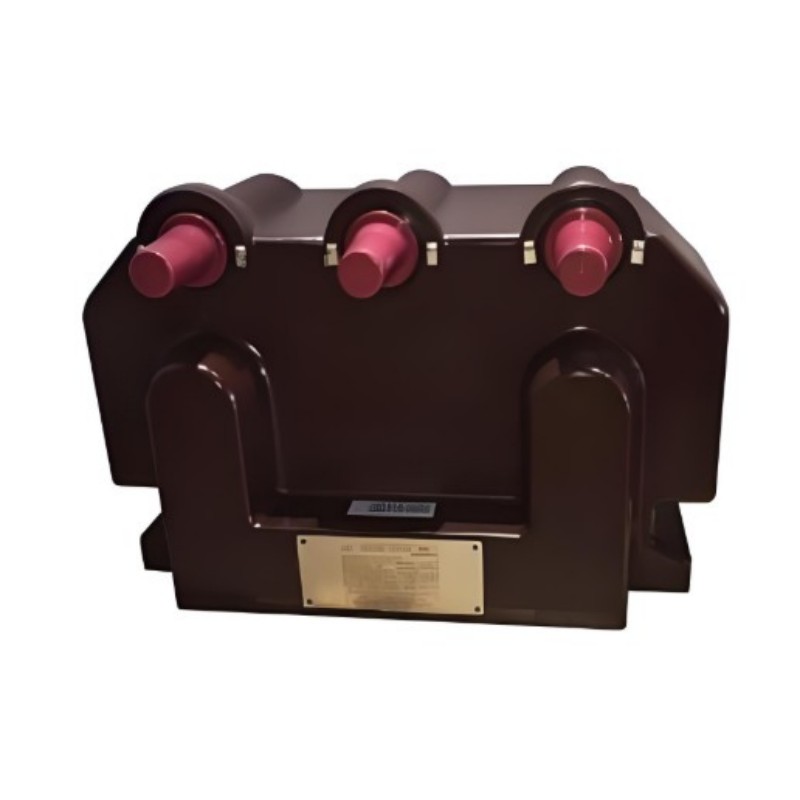

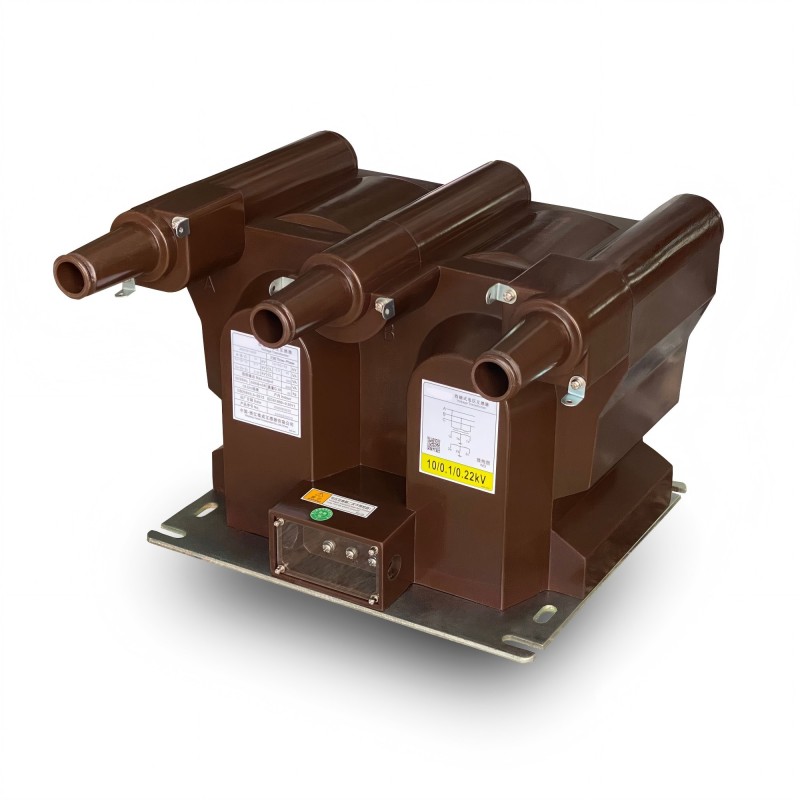

ترانسفورماتور ولتاژ JSZV18-24R

با سالها تجربه در تولید ترانسفورماتور ولتاژ JSZV18-24R، شرکت Welcome (Wenzhou) Electric Co., Ltd. می تواند طیف گسترده ای از ترانسفورماتور ولتاژ داخلی 0.72-40.5kV را عرضه کند. این ترانسفورماتور ما دارای طراحی ساختار و سناریوهای کاربردی است که به ویژه با الزامات سیستم های ولتاژ متوسط ​​طراحی شده است:

این ترانسفورماتور از ساختار عایق ریخته گری رزین اپوکسی کاملاً محصور استفاده می کند که سیم پیچ اولیه، سیم پیچ ثانویه و هسته آهنی دایره ای را در داخل می پیچد و توانایی مقاومت مستقیم در برابر آلودگی و رطوبت را دارد. این محصول همچنین مجهز به پلاگین زانویی است که نه تنها آب بندی محیطی را بهبود می بخشد، بلکه نصب را آسان تر می کند و سیم کشی در محل نیاز به تلاش زیادی ندارد.

ترانسفورماتور ولتاژ JSZV18-24R با کیفیت به طور خاص برای سناریوهای داخلی که در آن نقطه خنثی زمین نیست طراحی شده است. چه اندازه گیری جریان باشد، چه محاسبه انرژی الکتریکی یا انجام حفاظت رله، می تواند بسیار مفید باشد. قادر به تطبیق با فرکانس های 50 هرتز یا 60 هرتز، توانایی تحمل ولتاژ تجهیزات تا 24 کیلو ولت و انجام نظارت بر ولتاژ در سیستم های قدرت ولتاژ متوسط ​​با پایداری و دقت، به طور کامل نیازهای در محل را برآورده می کند.

پارامتر فنی اصلی

1. ولتاژ اولیه نامی: اختیاری 20 کیلو ولت یا 22 کیلو ولت، مناسب برای نیازهای ولتاژ مختلف سیستم های ولتاژ متوسط.
2. ولتاژ ثانویه نامی: سه مشخصات وجود دارد: 100V، 100/100V، و 100/220V، که می تواند با سیم کشی تجهیزات ثانویه مختلف مطابقت داده شود.
3. ولتاژ نامی سیم پیچ ولتاژ باقیمانده: پوشش 100/√ 3V، 110/√ 3V، 115/√ 3V، 120/√ 3V، پوشش الزامات ویژه مانند حفاظت از زمین.
4. ضریب توان بار: cos Φ=0.8 (هیسترزیس)، مطابق با مشخصات بار مدارهای ثانویه معمولی.
5. استانداردهای اجرا: یا از IEC60044-2:2003 یا IEC61869-1&3 پیروی کنید، با عملکرد و کیفیت در مقایسه با استانداردهای بین المللی.

سایر پارامترهای فنی pls به شرح زیر است:

نکات: در صورت درخواست، ما خوشحالیم که ترانسفورماتورهایی را عرضه می کنیم که استانداردهای دیگر را داشته باشند یا دارای مشخصات فنی غیر استاندارد باشند.

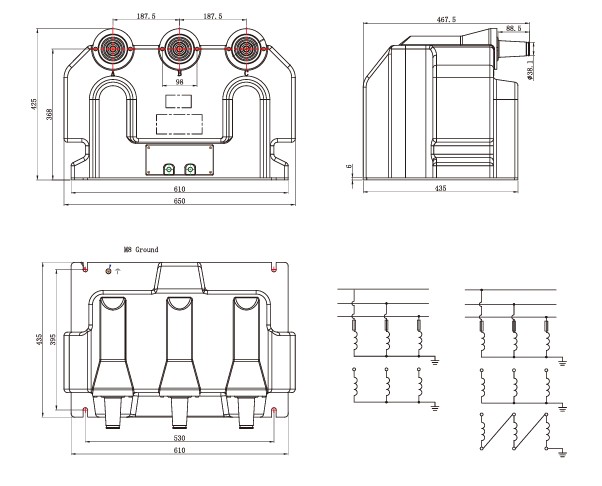

ترسیم طرح کلی

ویژگی های کلیدی

خوش آمدید (Wenzhou) Electric Co., Ltd's JSZV18-24R ولتاژ ترانسفورماتور با مزایای عملکرد جامد خود، برای نیازهای سیستم ولتاژ متوسط ​​مناسب است. نکات برجسته خاص به شرح زیر است:

1. سازگاری ولتاژ گسترده
ترانسفورماتور ولتاژ JSZV18-24R با ولتاژ 24 کیلو ولت، نوسانات ولتاژ قابل توجهی را کنترل می کند و از نظارت پایدار و خروجی سیگنال دقیق در هنگام گذرا یا تنظیم سیستم اطمینان حاصل می کند.

2.پاسخ سریع
تغییرات ولتاژ را به سرعت ثبت می‌کند و سیگنال‌ها را فوراً به دستگاه‌های حفاظتی ارسال می‌کند و امکان پاک کردن سریع خطا و افزایش قابلیت اطمینان سیستم را فراهم می‌کند.

3. از دست دادن هیسترزیس کم
مواد مغناطیسی پیشرفته و طراحی بهینه شده باعث کاهش اتلاف انرژی، بهبود کارایی، به حداقل رساندن تولید گرما و افزایش عمر مفید می شود.

این ترانسفورماتور چه سناریویی با نوسانات مکرر ولتاژ باشد و چه یک سیستم ولتاژ متوسط ​​با الزامات مربوط به سرعت پاسخگویی و مصرف انرژی، این ترانسفورماتور می تواند ادامه یابد. اگر می خواهید جزئیات انطباق خاص سناریو را بدانید، فقط آن را مستقیماً بگویید!
