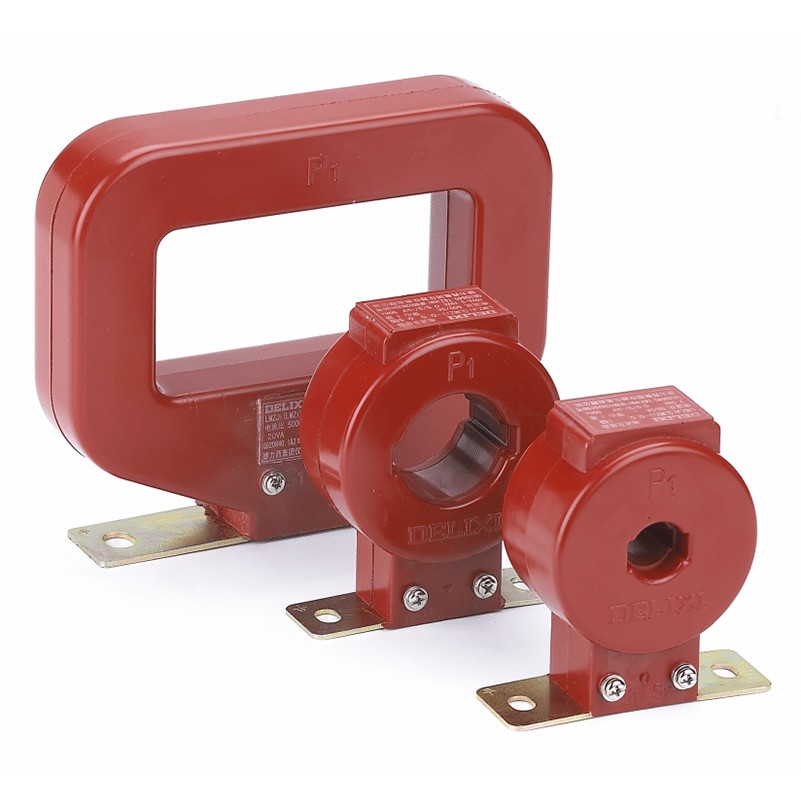

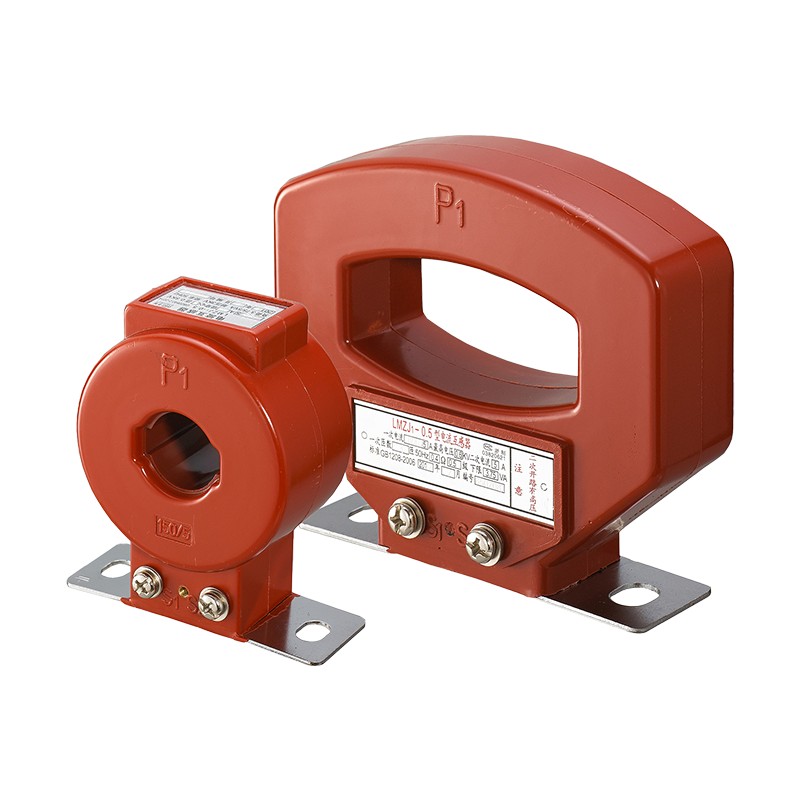

Comewill بهعنوان سازنده حرفهای در چین، میخواهد ترانسفورماتور فعلی LMZJ1-0.5 سفارشیسازی شده را به شما ارائه دهد که با استفاده از فناوری ریختهگری عایق رزین پالایش شده و از حالت نصب صفحه پایه ثابت استفاده میکند. با ثبات عملیاتی بهتر و دوام طولانی مدت، هزینه های نگهداری را برای شرکای تدارکات از ریشه صرفه جویی می کند. چندین گزینه دنده با دقت بالا 0.2، 0.5، 0.2s و 0.5s را ارائه می دهد که به راحتی نیازهای کاربردی متفاوت را در سناریوهای مختلف پوشش می دهد.
طراحی ساختاری جمعوجور، نصب و استقرار را انعطافپذیرتر میکند، و پشتیبانی دوگانه از پیکربندی ایمنی سطح بالا و عمر بسیار طولانی، ترانسفورماتور جریان LMZJ1-0.5 را به انتخابی مطمئن در خرید سیستمهای ولتاژ پایین مدرن تبدیل میکند. شایان ذکر است که این ترانسفورماتور ولتاژ پایین دارای مقاومت عالی در برابر دمای بالا و مقاومت در برابر آلودگی است و می تواند عملکرد پایدار را حتی در محیط های سخت حفظ کند و ارزش هر سرمایه گذاری خرید را به حداکثر برساند.
هسته ترانسفورماتور جریان LMZJ1-0.5 یک هسته آهنی دایرهای است که از ورقهای فولادی سیلیکونی جهت نورد سرد ساخته شده است - این طراحی سیم پیچی دقیق، کلید به حداکثر رساندن بازده مغناطیسی و پایهگذاری عملکرد قابل اعتماد است.
سیم پیچ ثانویه به طور یکنواخت در اطراف این هسته آهنی دایره ای پیچیده شده است، که یک آرایش با دقت طراحی شده است که عملکرد ثابت را در تمام شرایط عملیاتی تضمین می کند و مشکلات خروجی ناهموار را حذف می کند.

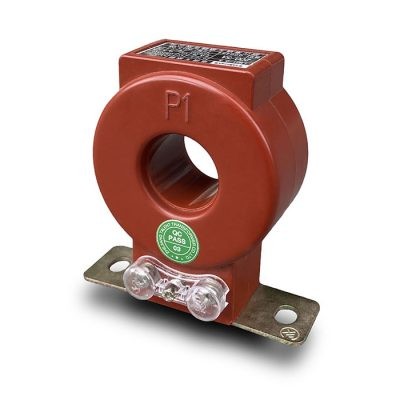

پنجره مرکزی از وسط محصول عبور می کند و برای ادغام یکپارچه شینه ها طراحی شده است، در حالی که پایه محکم در پایین نقطه نصب ایمن تر و پایدارتری را برای محصول فراهم می کند و نصب آن را آسان می کند.
کل جزء از مواد عایق رزین غیر اشباع ریخته گری می شود. این پوشش محکم نه تنها دوام را افزایش می دهد، بلکه ایمنی را نیز بهبود می بخشد و از اجزای داخلی در برابر فشار محیط محافظت می کند و ترانسفورماتور را در محیط های کاری مختلف انعطاف پذیر می کند.
| پارامتر الکتریکی | پارامتر مکانیکی | ||
| فرکانس | 50/60 هرتز | مورد | PC/UL94-V0 |
| ورودی رتبه بندی شده | 5A-5000A | بابین | PBT |
| محدوده اندازه گیری | 5% در-120% در | هسته | فولاد سیلیکونی |
| خروجی رتبه بندی شده | 1A,5A | ساخت و ساز | پیچ |
| نسبت ولتاژ | 0.72 کیلوولت (AC) | دمای عملیاتی | -25 ℃ تا 75 ℃ |
| قدرت دی الکتریک | 3.0KV/1mA/1min | رطوبت عملیاتی | ≤85% |
| مقاومت عایق | DC500V/100MΩ دقیقه | اتصال خروجی | ترمینال |
| مدل | اولیه / ثانویه | ابعاد سوراخ شینه (میلی متر) | بار رتبه بندی شده (VA) | کلاس دقت | ولتاژ نامی |
| LMZJ1-0.5 30 | 5/5A~300/5A | ø=31 میلی متر | 2.5 ~ 5 | 0.2S 0.5S 0.5 | 0.72 کیلوولت (AC) |
| LMZJ1-0.5 35 | 5/5A~300/5A | ø=35 میلی متر | 2.5 ~ 5 | 0.2S 0.5S 0.5 | 0.72 کیلوولت (AC) |
| LMZJ1-0.5 40 | 200/5A~500/5A | ø=42 میلی متر | 5 | 0.2S 0.5S 0.5 | 0.72 کیلوولت (AC) |
| LMZJ1-0.5 50 | 400/5A~600/5A | ø=56 میلی متر | 5 | 0.2S 0.5S 0.5 | 0.72 کیلوولت (AC) |
| LMZJ1-0.5 80 | 750/5A~1200/5A | ø=83 میلی متر | 10 تا 20 | 0.2S 0.5S 0.5 | 0.72 کیلوولت (AC) |
| LMZJ1-0.5 100 | 800/5A~2000/5A | ø = 102 میلی متر | 10 تا 30 | 0.2S 0.5S 0.5 | 0.72 کیلوولت (AC) |
| LMZJ1-0.5 140 | 2000/5A~4000/5A | ø=142 میلی متر | 15 تا 30 | 0.2S 0.5S 0.5 | 0.72 کیلوولت (AC) |
| LMZJ1-0.5 180 | 5000/5A~6000/5A | ø=182 میلی متر | 15 تا 30 | 0.2S 0.5S 0.5 | 0.72 کیلوولت (AC) |

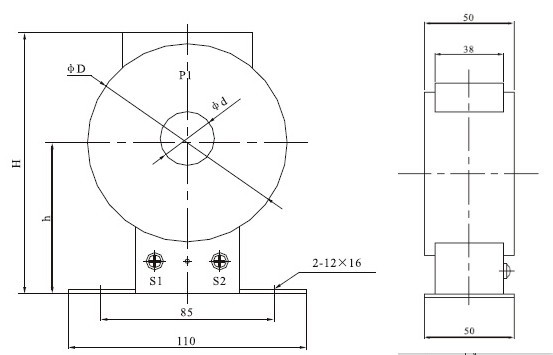

| تایپ کنید | نسبت فعلی | H | h | φD | φd |
| LMZ1-0.5 | 5-300/5 | 117 | 68 | 90 | 30 |

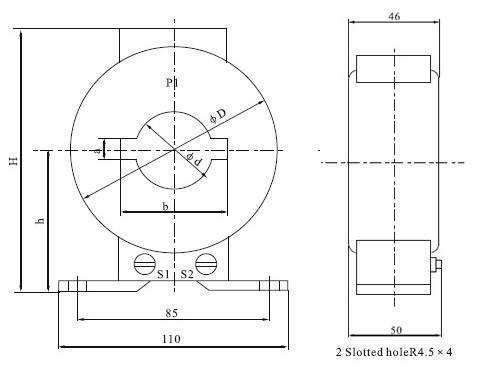

| تایپ کنید | نسبت فعلی | H | h | φD | φd | a | b |
| LMZJ1-0.5 | 5-300/5 | 118 | 70 | 91 | 32 | 10 | 41 |
| 400-600/5 | 128 | 75 | 97 | 43 | 12 | 52 |

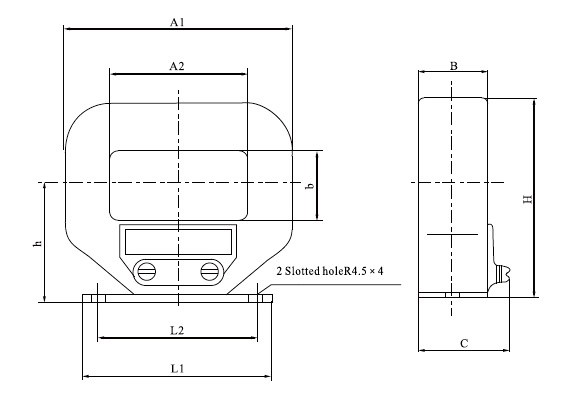

| تایپ کنید | نسبت فعلی | A1 | A2 | B | h | H | L1 | L2 | C | b |
| LMZJ1-0.5 | 1000/51200/51500/5 | 172 | 104 | 30 | 80 | 140 | 156 | 123 | 41 | 50 |
| 2000/53000/5 | 216 | 140 | 42 | 102 | 182 | 175 | 150 | 46 | 70 | |
| 4000/55000/5 | 238 | 150 | 55 | 117 | 220 | 230 | 180 | 60 | 94 |
