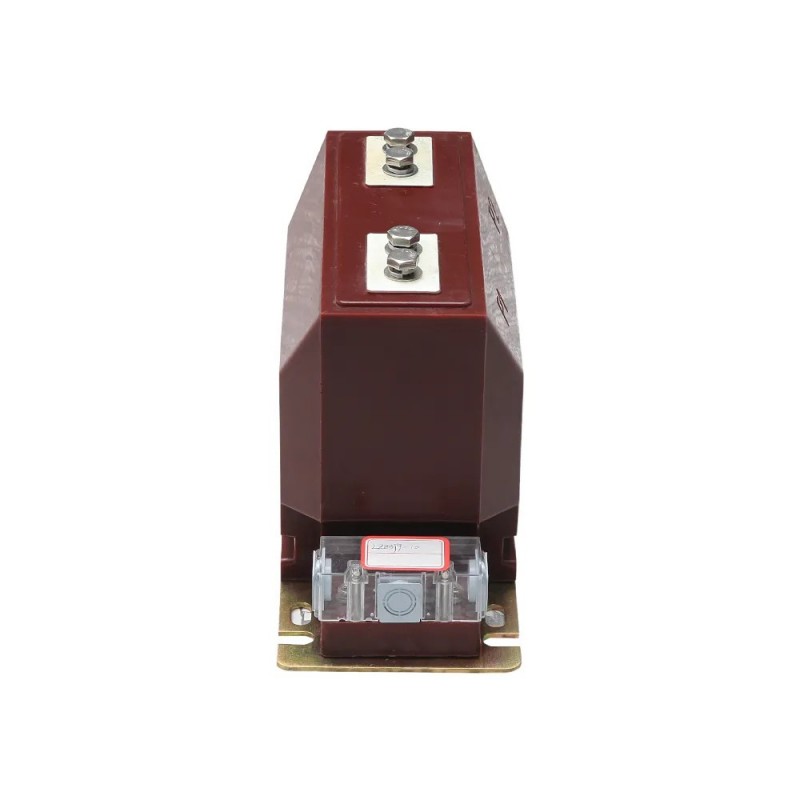

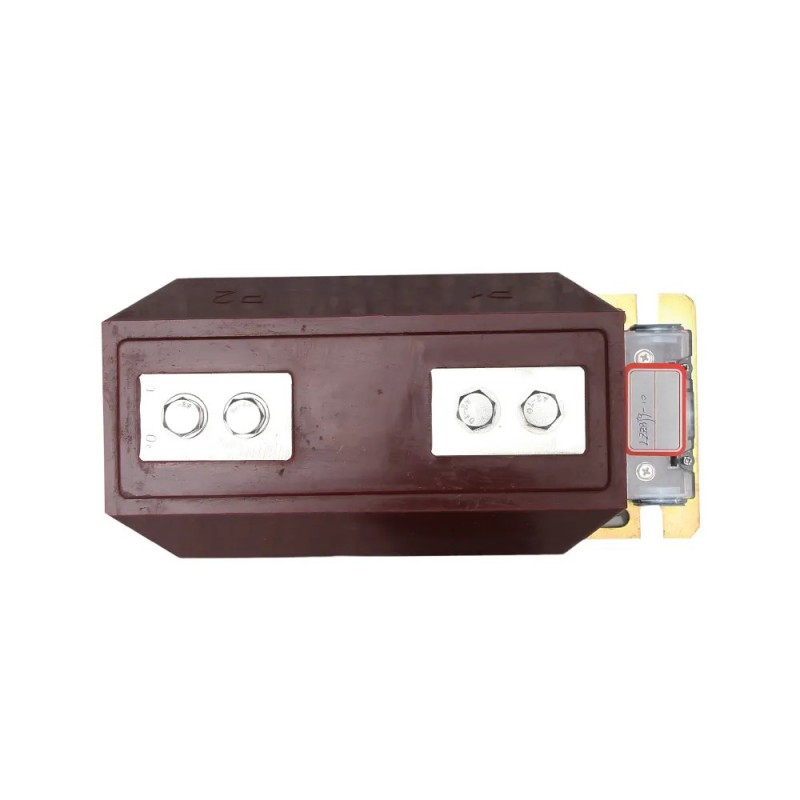

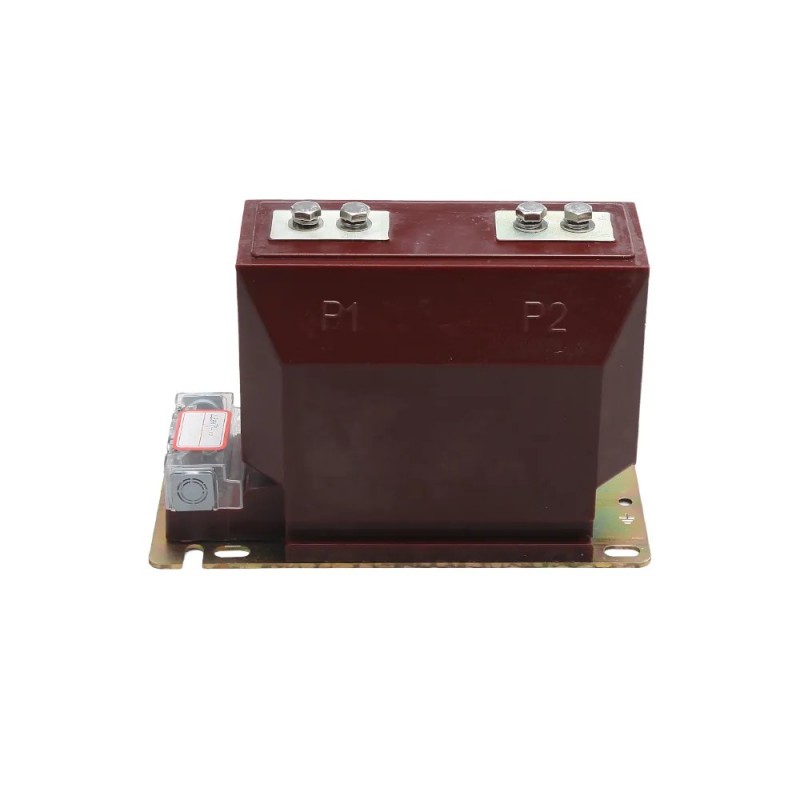

ترانسفورماتور جریان LZZBJ 9-10A

Comewill یکی از تولید کنندگان، تولید کنندگان و صادرکنندگان برجسته ترانسفورماتور جریان LZZBJ 9-10A است که از ساختار ستونی عایق ریختگی یکپارچه مهر و موم شده استفاده می کند. این به طور خاص برای اندازه گیری جریان و انرژی الکتریکی و همچنین کاربردهای حفاظت رله در مدارهای AC با فرکانس نامی 50 هرتز و ولتاژ نامی 10 کیلو ولت طراحی شده است.

ارسال استعلام

توضیحات محصول

Comewill به عنوان سازنده حرفه ای در چین، مایل است عملکرد ترانسفورماتور جریان LZZBJ 9-10A با کیفیت بالا را به شما ارائه دهد که با استانداردهای IEC و استاندارد ترانسفورماتور جریان GB1208-2006 مطابقت دارد.
سطح عایق رتبه: 12/42/75 کیلو ولت
ضریب توان بار: cosΦ=0.8 (لگ)
فرکانس نامی: 50 هرتز
جریان ثانویه نامی: 5A, 1A
سطح تخلیه جزئی: الزامات استاندارد GB5583-85 را برآورده می کند، با تخلیه جزئی که بیش از 20pC نیست.

ویژگی های کلیدی

این ترانسفورماتور جریان LZZBJ 9-10A ساختاری از نوع ستونی دارد. دارای ریخته‌گری رزین اپوکسی کاملاً بسته، مقاومت عالی در برابر آلودگی و مقاومت در برابر رطوبت است و همچنین برای مناطق گرمسیری مناسب است.
ترانسفورماتور نیاز به تعمیر و نگهداری خاصی ندارد، فقط به تمیز کردن منظم گرد و غبار سطحی نیاز دارد.
با ریختن رزین اپوکسی کاملاً بسته، ترانسفورماتور جریان دارای اندازه فشرده و کیفیت قابل اعتماد است. با هر مکان نصبی سازگار است و در هر جهت قابل نصب است.

مشخصات

تایپ کنید	LZZBJ9-10C1							LZZBJ9-10C2
	کلاس دقت	خروجی ثانویه دارای رتبه				جریان حرارتی 1 ثانیه	جریان دینامیکی	کلاس دقت	خروجی ثانویه دارای رتبه				جریان حرارتی 1 ثانیه	جریان دینامیکی
		0.2/0.2S	0.5/0.5S	10P10	10P15				0.2/0.2S	0.5/0.5S	10P10	10P15
5	0.2S/10P،0.2/10P،0.2S/0.5،0.2/0.5،0.5S/10P،0.5/10P	10	10	15	10	2	5	0.2S/10P،0.2/10P،0.2S/0.5،0.2/0.5،0.5S/10P،0.5/10P	10	20	20	20	0.5	1.25
10						4	10						1	2.5
15						6	15						1.5	3.75
20						8	20						2	5
30						12	30						3	7.5
40						16	40						4	10
50						20	50						5	12.5
75						32	60						7.5	18.75
100						45	112.5						21	52.5
150													31.5	80
200
300					15								45	112.5
400
500												15	63	130
600						63	130
800												20
1000										30
1200						80	160						80	160
1500									30	40		30	100	160
2000										60	30
2500
3000
3150

تایپ کنید	LZZBJ9-10C1				LZZBJ9-10C2
	کلاس دقت	خروجی ثانویه دارای رتبه	جریان حرارتی 1 ثانیه	جریان دینامیکی	کلاس دقت	خروجی ثانویه دارای رتبه	جریان حرارتی 1 ثانیه	جریان دینامیکی
	کلاس دقت	خروجی ثانویه دارای رتبه	جریان حرارتی 1 ثانیه	جریان دینامیکی	کلاس دقت	خروجی ثانویه دارای رتبه	جریان حرارتی 1 ثانیه	جریان دینامیکی
10-15-20	0.2S/0.2S/0.2S/10P10,0.2/ 0.2 /0.2/10P10،0.5/ 0.2/ 0.2/10P10، 0.5/0.5/0.5/10P10، 0.5S/0.5S/0.5S/0.5S	10/10/15/15، 10/10/15/15، 10/10/15/15، 10/10/15/15، 10/10/15/15	2.7	4.5	0.2S/0.2S/0.2S/10P10,0.2/ 0.2 /0.2/10P10،0.5/ 0.2/ 0.2/10P10، 0.5/0.5/0.5/10P10، 0.5S/0.5S/0.5S/0.5S	10/10/15/20,10/1	0.5	1.25
15-20-30			4.2	6.6		0/15/20,10/10/1	1	2.5
20-30-40			6	9		5/15,10/10/15/	1.5	3.75
30-40-50			9	11.5		20,10/10/15/20	2	5
40-50-75			11.3	16.5			3	7.5
50-75-100			16.8	22			4	10
75-100-150			24	33			5	12.5
100-150-200			33.6	45			7.5	18.75
150-200-300			45	63			21	52.5
200-300-400			45	80			31.5	80
300-400-500			45	100			45	112.5
400-500-600	0.5/0.2/0.2/10P10 ,0.5/0.5/0.5/10P10 ,0.2S/0.2S/0.2S/10P10 ,0.5S/0.5S/0.5S/10P10 ,0.5/0.2/0.2/10	15/15/20/25، 15/15/20/25، 15/15/20/25، 15/15/20/25، 15/15/20/25	80	130	0.5/0.2/0.2/10P10 ,0.5/0.5/0.5/10P10 ,0.2S/0.2S/0.2S/10P10 ,0.5S/0.5S/0.5S/10P10 ,0.5/0.2/0.2/10	15/15/20/30,1	63	130
500-600-800						5/15/20/30,15/15/	63	130
800-1000-1200						20/30,15/15/20/	80	160
1200-1500-2000						30,15/15/15/30	100	160
1500-2000-2500							100	160
2000-2500-3000							100	160

تایپ کنید	LZZBJ9-10C1		LZZBJ9-10C1		جریان حرارتی 1 ثانیه	جریان دینامیکی
جریان اولیه نامی	کلاس دقت و حداکثر خروجی امتیازی		کلاس دقت و حداکثر خروجی امتیازی
جریان اولیه نامی	کلاس دقت و حداکثر خروجی امتیازی		کلاس دقت و حداکثر خروجی امتیازی
5،10،15،20	0.2/0.5/10P10,0.5/0.5/10P10	10/20/10,20/20/1	0.2/0.5/10P10,0.5/0.5/10P10	10/20/10,20/20/10	100 Iln	205 ایلن
,30,40,50,75	,0.5/10P10/10P10	0,20/10/10	,0.5/10P10/10P10	20/15/15

100	0.2/0.5/10P10,0.5/0.5/10P1	10/20/10,20/20/1	0.2/0.5/10P10,0.5/0.5/10P10	10/20/10,20/20/10	21	52.5
	0,0.5/10P10/10P10	0,20/10/10	,0.5/10P10/10P10	20/15/15

150200	0.2/0.5/10P10,0.5/0.5/10P10	10/20/10,20/20/1	0.2/0.5/10P10,0.5/0.5/10P1	10/20/10,20/20/10	31.5	80
	,0.5/10P10/10P10	0,20/10/10	0,0.5/10P10/10P10	,20/15/20

300400	0.2/0.5/10P10,0.5/0.5/10P10	10/20/10,20/20/1	0.2/0.5/10P10,0.5/0.5/10P1	10/20/10,20/20/10	45	112.5
	,0.5/10P10/10P10	0,20/10/10	0,0.5/10P10/10P10	,20/15/20

500	0.2/0.5/10P10,0.5/0.5/10P10	10/20/10,20/20/10	0.2/0.5/10P10,0.5/0.5/10P1	10/20/15,20/20/15	63	130
	,0.5/10P10/10P10	,20/10/10	0,0.5/10P10/10P10	20/15/25

600	0.2/0.5/10P10,0.5/0.5/10P1	10/20/15,20/20/1	0.2/0.5/10P10,0.5/0.5/10P1	10/20/20,20/20/20	63	160
	0,0.5/10P10/10P10	5,20/10/10	0,0.5/10P10/10P10	,20/15/20

800	0.2/0.5/10P10,0.5/0.5/10P10	10/20/15,20/20/15	0.2/0.5/10P10,0.5/0.5/10P1	10/20/20,20/20/20	63	160
	,0.5/10P10/10P10	20/10/15	0,0.5/10P10/10P10	,20/15/20

1000,1200	0.2/0.5/10P10,0.5/0.5/10P10	10/30/15,30/30/15	0.2/0.5/10P10,0.5/0.5/10P1	10/30/20,20/30/20	80	160
	,0.5/10P10/10P10	,30/10/15	0,0.5/10P10/10P10	,30/15/20

1500,1600	0.2/0.5/10P10,0.5/0.5/10P10	20/30/15,30/30/15	0.2/0.5/5P15،0.5/0.5/10P1	30/40/20،40/40/20	100	160
	,0.5/10P10/10P10	,30/10/15	5,0.5/5P10/5P15	,40/15/15

2000	0.2/0.5/10P10,0.5/0.5/10P10	20/30/15,30/30/15	0.2/0.5/5P15،0.5/0.5/10P1	30/60/30,60/60/60	100	160
	,0.5/10P10/10P10	,30/10/15	5,0.5/5P10/5P15	,60/20/20

2500	0.2/0.5/10P10,0.5/0.5/10P10	20/30/20,30/30/20	0.2/0.5/5P15،0.5/0.5/10P1	30/60/30,60/60/3	100	160
2500	,0.5/10P10/10P10	,30/10/15	5,0.5/5P10/5P15	0,60/20/20	100	160
3000 3150			0.2/0.5/5P15،0.5/0.5/10P1	30/60/20,60/60/2	100	160
3000 3150			5,0.5/5P10/5P15	0,60/15/15	100	160

تایپ کنید	جریان اولیه نامی	کلاس دقت	خروجی رتبه بندی شده			جریان حرارتی 1 ثانیه	جریان دینامیکی
			0.2	0.5	10P
LZZBJ9-10C5	5-300	0.2/0.5،0.2/10P20،0.5/10P20	20	40	40	0.5	1.25
	400					1	2.5
	500					1.5	3.75
	600	0.2/0.5،0.2/10P25،0.5/10P25	20	40	40	2	5
	800					3	7.5
	1000					4	10
	1200	0.2/0.5،0.2/10P30،0.5/10P30	40	40	40	5	12.5
	1250
	1500					7.5	18.75
	1600
	2000					21	52.5
	2500					31.5	80
	3000					31.5	80
	3150
