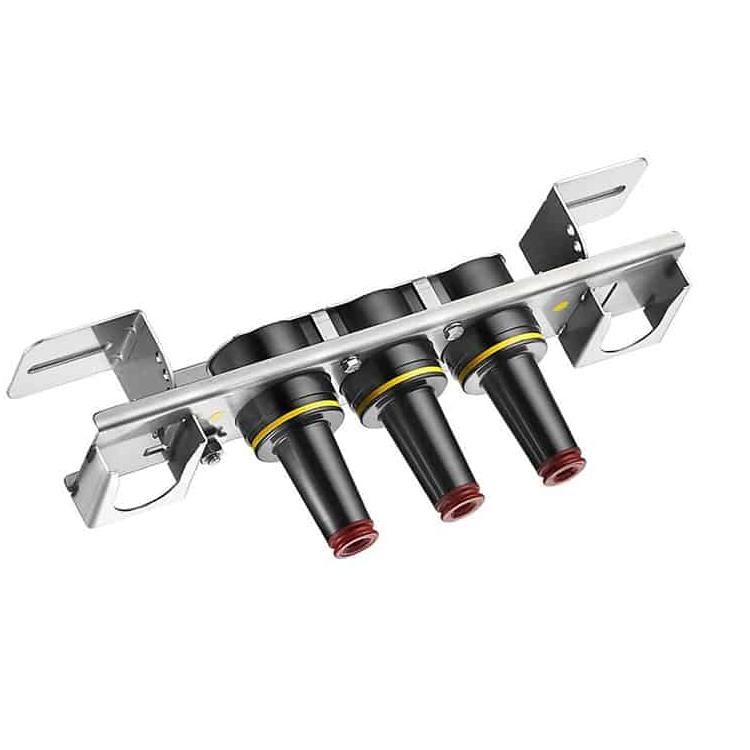

Loadbreak Junctio 15KV 200A

Loadbreak Junction 15KV 200A کارخانه Comewill دارای یک مسیر تمام مسی انتقال جریان است که بدون توجه به شرایط، عملکرد قابل اعتماد و ثابت را تضمین می کند.
به طور کامل الزامات استاندارد IEEE 386 را برآورده می کند و کاملاً با محصولات رقبا و سایر اجزای جفتی که با استاندارد IEEE 386 نیز مطابقت دارند قابل تعویض است. هنگامی که با قطعات منطبق نصب می شود، این اتصال لودبریک یک اتصال کاملاً محافظت شده را ارائه می دهد که برای برنامه های Loadbreak ایده آل است.

اتصال لودبریک 15 کیلوولت 200 آمپر چیست؟

Loadbreak Junction 15KV 200A یک دستگاه اتصال کابل با ولتاژ متوسط ​​است که در سیستم های توزیع برق برای اتصال ایمن، انشعاب و تقسیم بندی کابل های زیرزمینی 15 کیلو ولت و در عین حال امکان عملیات Loadbreak (سوئیچینگ زنده) استفاده می شود. این معمولاً شامل چندین رابط 200A (مانند 2، 3 یا 4 راه) است که به صورت داخلی با هم گذرگاه می‌شوند و پیکربندی‌های حلقه، ضربه یا اتصال انعطاف‌پذیر را فعال می‌کنند. این استاندارد که مطابق با استاندارد IEEE 386 ساخته شده است، عملکرد کاملاً محافظ، ایمن و قابل اعتماد را در ترانسفورماتورهای نصب شده روی پد، تابلو برق و برنامه های طاق زیرزمینی تضمین می کند.

تست های تولید

آزمایشات مطابق با استاندارد IEEE/ANSI 386 انجام شده است.
حداقل سطح ولتاژ کرونا - 11 کیلو ولت
AC 1 دقیقه مقاومت - 34 کیلو ولت

آزمایشات انجام شده مطابق با الزامات فرآیند تولید Chardon:
بازرسی بدنی
تشریح دوره ای
تجزیه و تحلیل دوره ای اشعه ایکس

رتبه های ولتاژ
کلاس ولتاژ 15 کیلو ولت
حداکثر رتبه بندی فاز به فاز 14.4 کیلو ولت
حداکثر درجه بندی فاز به زمین 8.3 کیلو ولت
AC 1 دقیقه مقاومت 34 کیلو ولت
DC 15 Minute Stand 53 kV
BIL و Full Wave Crest 95 kV
حداقل سطح ولتاژ کرونا 11 کیلو ولت
رتبه بندی های فعلی
پیوسته: 200 آمپر rms
سوئیچینگ: 10 عملیات در 200 آمپر RMS در 14.4 کیلو ولت
Fault Close: 10000 آمپر rms متقارن در 14.4 کیلو ولت به مدت 0.17 ثانیه پس از 10 عملیات کلیدزنی موفق متوالی
زمان کوتاه：
• 10000 آمپر rms متقارن برای 0.17 ثانیه
• 3500 آمپر rms متقارن برای 3.0 ثانیه

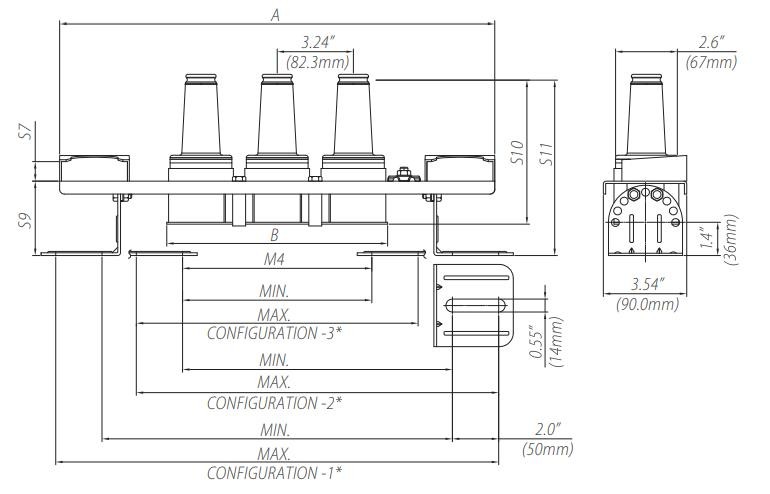

اتصال با اطلاعات ابعادی براکت

مراحل عملیات Loadbreak

1. گیره را محکم به چشم در حال کشش ببندید.
2. هیچ نیروی کششی اعمال نکنید - فقط کافی است اتصال دهنده را کمی در جهت عقربه های ساعت بچرخانید تا اصطکاک سطح بین آرنج و بوش شکسته شود.
3. با یک حرکت سریع و محکم، کانکتور را مستقیماً از بوش بیرون بکشید. اطمینان حاصل کنید که کانکتور را از هر سطح زمین دور نگه دارید.
4. کانکتور را با پیروی از دستورالعمل های عملیاتی آن لوازم جانبی، روی دستگاه جانبی مناسب قرار دهید.
5. از یک گیره برای قرار دادن یک کلاه محافظ عایق (با سیم تخلیه متصل به زمین سیستم) روی هر بوش پرانرژی شده استفاده کنید.

سوالات متداول

عملکرد اصلی یک اتصال لودبریک 15 کیلوولت 200 آمپر چیست؟
این برای قطعه بندی، حلقه زدن، ضربه زدن، یا اتصال کابل های ولتاژ متوسط ​​استفاده می شود و در عین حال امکان سوئیچینگ ایمن باربری در سیستم های توزیع برق را فراهم می کند.
آیا با برندهای دیگر همخوانی دارد؟
بله، به طور کامل با استاندارد IEEE 386 ™ مطابقت دارد و از قابلیت تعویض کامل با سایر سیستم‌های اتصال عایق قابل جداسازی سازگار اطمینان می‌دهد.
آیا می توان از آن در تاسیسات زیرزمینی استفاده کرد؟
کاملا. این به طور خاص برای تجهیزات نصب شده بر روی لنت و کاربردهای طاق زیرزمینی که در آن رطوبت، گرد و غبار و محدودیت فضا رایج است، طراحی شده است.
Loadbreak Junction 15KV 200A چه ویژگی های ایمنی را ارائه می دهد؟
عایق EPDM کاملاً محافظت شده، عملیات شکست بار کنترل شده، قابلیت مقاومت در برابر ضربه بالا و عملکرد قطع قوس پایدار برای سوئیچینگ ایمن را ارائه می دهد.
